تفاصيل المنتج:
|
| نوع اللحام: | بعقب الملحوم | نوع المناسب: | الكوع ، المحملة ، المخفض ، الغطاء |
|---|---|---|---|
| طلاء: | زيت مضاد للصدأ ، طلاء أسود ، مجلفن | بحجم: | 1/2 "-80" |
| مواد: | الكربون الصلب والفولاذ المقاوم للصدأ | سماكة: | SCH10 ، SCH20 ، STD ، SCH40 ، SCH80 ، SCH160 ، XXS |
| المعالجة السطحية: | سلس ، ملحوم | اساسي: | ASME B16.9 / B16.28 |
| تسليط الضوء: | asme b16.9 مواسير ملحومة بعقب,تركيبات أنابيب ملحومة بعقب الكوع wpb,asme b16.28 كوع لحام بعقب |
||
ASME B16.9 B16.28 تجهيزات الأنابيب الملحومة بعقب A234WPB الكوع المحملة غطاء المخفض
ASME B16.9يغطي الأبعاد الكلية ، والتفاوتات ، والتقييمات ، والاختبار ، والعلامات الخاصة بتركيبات اللحام التناكبي المصنوعة في المصنع من الكربون المطاوع وسبائك الفولاذ من NPS 1/2 إلى 48 (DN 15 حتى 1200).يغطي التركيبات من أي سمك جدار قابل للإنتاج.لا تغطي هذه المواصفة القياسية تركيبات اللحام ذات الضغط المنخفض المقاومة للتآكل.انظر MSS SP-43 ، تركيبات اللحام التناكبي المصنوعة من الفولاذ المقاوم للصدأ المطاوع.
أكواع وعوائد نصف القطر القصير ، والتي تم تضمينها سابقًا فيASME B16.28.0-1994 ، تم تضمينها في هذا المعيار.
يجب استخدام B16.9 جنبًا إلى جنب مع المعدات الموضحة في مجلدات أخرى من سلسلة معايير ASME B16 وكذلك مع معايير ASME الأخرى ، مثل رمز الغلاية وأوعية الضغط ورموز الأنابيب B31.
نوع المناسب:

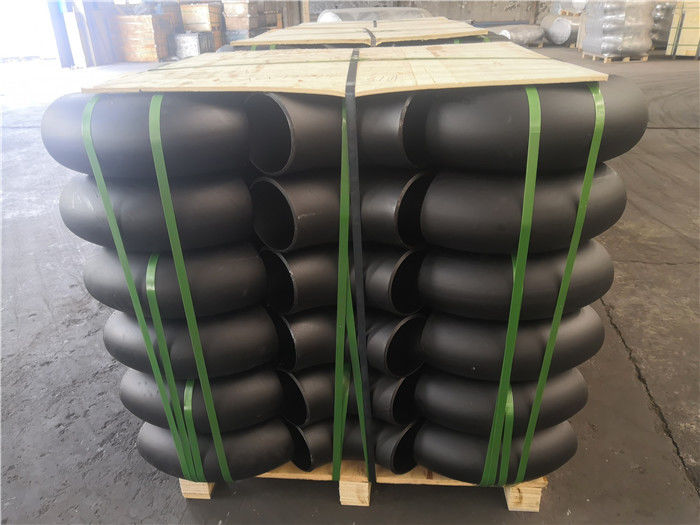

الكوع LR (طويل ريدوس) ريال (نصف قطر قصير) 45/60/90 / 180DEG ؛3D / 5D بيند 45DEG / 90DEG ؛

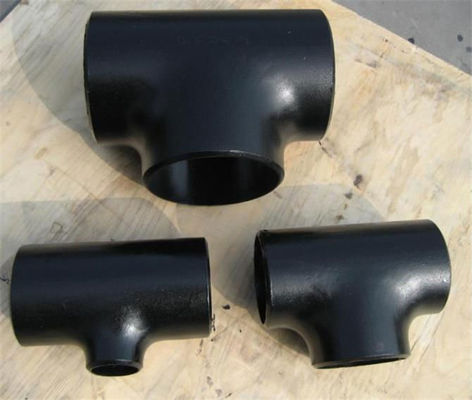

نقطة الإنطلاق ، الإنطلاق المتساوي ، تقليل نقطة الإنطلاق ، الصليب ، السرج

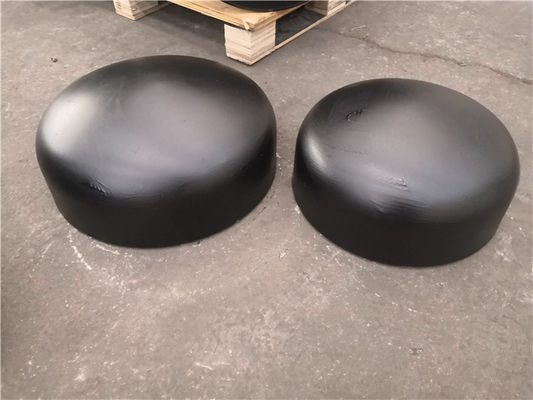

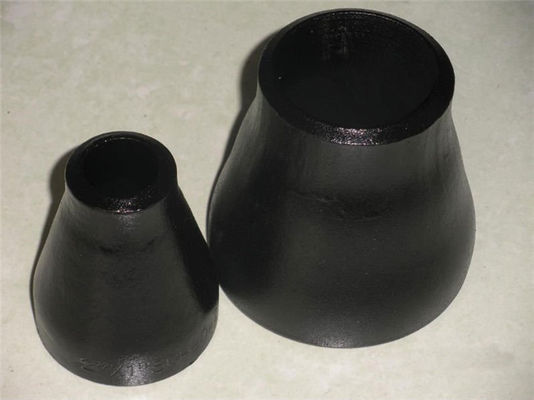

المخفض المتحد المركز ، المخفض اللامركزي ، غطاء نهاية الأنبوب
مواد:
الكربون الصلب ASTM A234 WPB، WP9، ASTM A420 Gr.WPL6 ، ASTM A105 ، ASTM A694 F42-F70
الفولاذ المقاوم للصدأ ASTM A403 WP304 / 304L ؛WP316 / 316L ؛WP321 ؛DIN1.4301 ؛DIN1.4306 ؛DIN1.4401 ؛ضجيج 1.4404.2
| NPS | التطوير التنظيمي د |
90 درجة لونغ راد مركز للنهاية أ |
45 درجة لونغ راد مركز للنهاية ب |
90 درجة ثلاثي الأبعاد مركز للنهاية أ |
45 درجة ثلاثي الأبعاد مركز للنهاية ب |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1 / 4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1 / 2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1 / 2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1 / 2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
