تفاصيل المنتج:
|
| Materila: | أ 105 ، 304/316 | اساسي: | ANSI B16.5 ، B16.47.1 |
|---|---|---|---|
| الشهادات: | ISO توفالو | بحجم: | 1/2 "-36" |
| الضغط: | 150 رطل -2500 رطل | تطبيق: | زيت ماء غاز |
| لوحة: | زيت أسود ، أصفر ، مقاوم للصدأ | ||
| تسليط الضوء: | النفط والغاز والمياه ansi b16 47 flange,36 "ISO TUV ansi b16 47 flange,الكربون الصلب ANSI B16.5 Flange |
||
استخدام الفلانشات في الزيت والغاز والمياه وما إلى ذلك ، ANSI B16.5 ، B16.47 ، الكربون الصلب ، الفولاذ المقاوم للصدأ

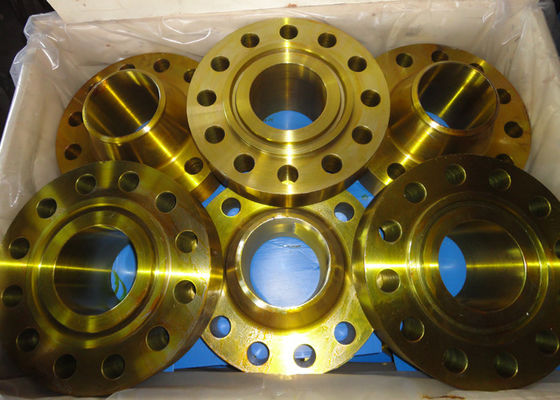

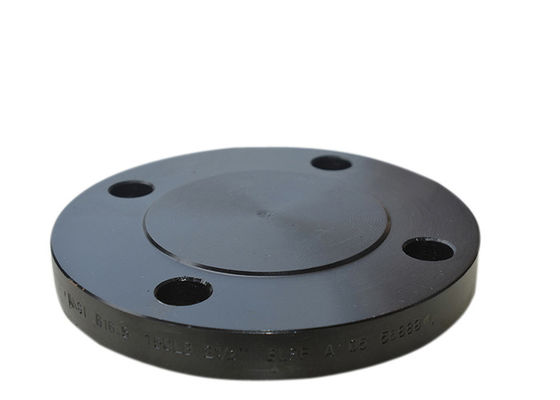

الكربون الصلب شفة Ansi B16.5 & Asme B16.47 أسود أصفر اللون الانزلاق على اللحام الرقبة أعمى
الانزلاق على الفلنجات هي نوع شائع من فلنجات الأنابيب.هذه هي نوع من الفلنجات التي تنزلق فوق نهاية الأنابيب ثم يتم لحامها في مكانها.هذه الفلنجات مثالية لتطبيقات الضغط المنخفض.يتم تركيبها ولحامها بسهولة في أنابيب مختلفة.يقلل اللحام من تكاليف تصنيع هذه الأنابيب.هذه متوفرة في مجموعة متنوعة من الأحجام والتطبيقات.

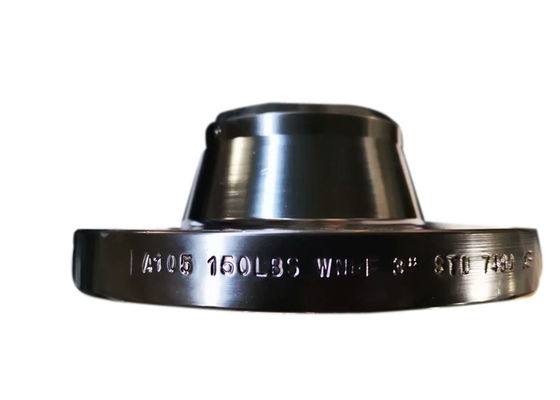

لحام العنق تم تصميم الفلنجات ليتم ربطها بنظام الأنابيب بواسطة اللحام التناكبي.تعتبر WN Flange باهظة الثمن نسبيًا بسبب عنقها الطويل ، ولكنها مفضلة للتطبيقات عالية الضغط.الرقبة ، أو المحور ، ينقل الضغوط إلى الأنبوب ، مما يقلل من تركيزات الإجهاد عند قاعدة فلنجات اللحام.يوفر الانتقال التدريجي للسمك من قاعدة المحور إلى سمك الجدار عند اللحام التناكبي تعزيزًا مهمًا لشفة Weld Neck.يتطابق تجويف شفة Weld-Neck مع تجويف الأنبوب ، مما يقلل من الاضطرابات والتآكل.
| المواصفات (أحدث إصدار) | نوع العنصر | فئة الضغط | نطاق الحجم |
| ASME / ANSI B16.5.2 | حواف أعمى ، رقبة ملحومة ، انزلاقية ، لحام تجويف ، حواف ملولبة ومفاصل اللفة | 150 إلى 2500 رطل | 26 إلى 60 |
| 150 إلى 1500 رطل | 26 إلى 48 | ||
| ASME / ANSI B16.47.47 | حواف فتحة (رقبة ملحومة ، سهلة الارتداء ، ملولبة) | 75 إلى 300 رطل | 1/2 "إلى 12" |
| 400 ، 600 رطل | 26 إلى 60 | ||
| 900 رطل | 26 إلى 48 | ||
| ASME / ANSI B16.36.0 | حواف فتحة (رقبة ملحومة ، سهلة الارتداء ، ملولبة) | 300 إلى 2500 رطل | 1 "إلى 12" |
| حواف EN 1092-1 / DIN / BS 4504 | 01 (شفة صفيحة) ، 02 (فلنجة صفيحة مفكوكة للأنواع 32–37) ، 04 (شفة صفيحة سائبة للنوع 34) ، 05 (فلنجة عمياء) ، 11 (فلنجة برقبة ملحومة) ، 12 (فلنجة انزلاقية مفصلية) ، 13 (بابل | PN2.5 إلى PN16 | 10 ملم إلى 1800 ملم |
| PN25 | 10 ملم إلى 1000 ملم | ||
| PN40 | 10 مم إلى 600 مم | ||
| PN63 | 10 مم إلى 400 مم | ||
| PN100 | 10 ملم إلى 350 ملم | ||
| PN160 ، PN250 | 10 مم إلى 300 مم | ||
| PN320 | 10 ملم إلى 250 ملم | ||
| PN400 | 10 ملم إلى 200 ملم | ||
| BS 10 | شفرات رقبة عمياء ، انزلاقية ولحام | الجدول- A ، D ، E ، F ، H ، J ، K ، R ، S ، T | 15 مم إلى 600 مم |
| ASME / ANSI B16.9 / MSS SP-43 | نهاية كعب - النوع: A ، B ، C (نمط قصير) | S10 ، S40 ، S80 | ½ "إلى 24" |
ملاحظة: يمكننا أيضًا التصنيع وفقًا لمعايير أخرى مثل API-605 و UNI و AWWA والرسومات المخصصة للعملاء
نوع وجه الحافة: وجه مسطح (FF) ، وجه مرتفع (RF) ، مفصل من نوع الحلقة (RTJ) ، وجه مرتفع كبير (LRF)
الطلاء / المعالجة السطحية (إن وجدت): طلاء مضاد للصدأ ، طلاء أسود بالزيت ، أصفر شفاف ، مطلي بالزنك ، مجلفن بالغمس البارد والساخن
