GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة

GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة
GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة

صورة كبيرة :  GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة

تفاصيل المنتج:
مكان المنشأ: CN
اسم العلامة التجارية: XF
إصدار الشهادات: EN10204 3.1 PED ISO 9001
رقم الموديل: GOST 33259
شروط الدفع والشحن:
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: 1.00USD
تفاصيل التغليف: حالة الخشب الرقائقي صالحة للإبحار أو البليت
وقت التسليم: 4 أسابيع
شروط الدفع: LC ؛ DA ؛ DP ؛ TT ؛
القدرة على العرض: 1000 طن شهريا
اتصل

GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة

وصف
المنتج: شفة فولاذية مطروقة على الساخن اساسي: GST 33259 / GOST 12820-80 / GOST 12821-80
نوع شفة: Welding neck; عنق اللحام Plate; طبق؛ Blind; أعمى؛ Loose نطاق الحجم: DN10-DN2000
مواد: carbon steel CT.20; الكربون الصلب CT.20 ؛ CT.3 CT.3 نوع شفة ونوع وجه مشترك: طبق؛ عنق الوتد أعمى؛ حلقة؛ واسع
تسليط الضوء:

GOST 33259 فلنجة فولاذية مزورة CT20

,

GOST 12820-80 GOST 12821-80 Flange

,

CT20 لوحة لحام رقبة شفة

فلنجة فولاذية مزورة GOST 33259-2015 GOST 12820-80 GOST 12821-80 GOST 12815-80 CT.20

ينطبق هذا الحامل على وصلات المواسير وقطع التوصيل وخطوط الأنابيب ، بالإضافة إلى ربط حواف الآلات والمعدات والأدوات والأنابيب والأجهزة والصهاريج للضغط الاسمي حتى PN250 ويضع تصميمًا للأبعاد والأبعاد من الفولاذ والصب. الشفاه ، وتحدد أنواع الفلنجات ، وأنواع أشكال الأسطح المانعة للتسرب ، وتحدد المتطلبات الفنية للتصنيع ، ووضع العلامات ، والاختبار ، ووصلة الفلنجات وكذلك على اختيار سطح مانع للتسرب اعتمادًا على المخاطر وندرة العمل الوسائط.





اساسي: GOST 33259 / GOST 12820-80 / GOST 12821-80 / غوست 12836-67

نطاق الحجم: DN10-2000

ضغط؛PN6 ؛PN10 ؛PN25 ؛PN40 ؛PN63 ؛ PN100 ؛PN160 ؛PN200

مادة: الكربون الصلب CT.20 ؛الفولاذ المقاوم للصدأ 12X18H10T ؛S10X17H13M2T ؛09T2C سبائك الصلب ؛15x5 م

نوع شفة ونوع وجه مشترك: طبق؛عنق الوتدأعمى؛حلقة؛واسع

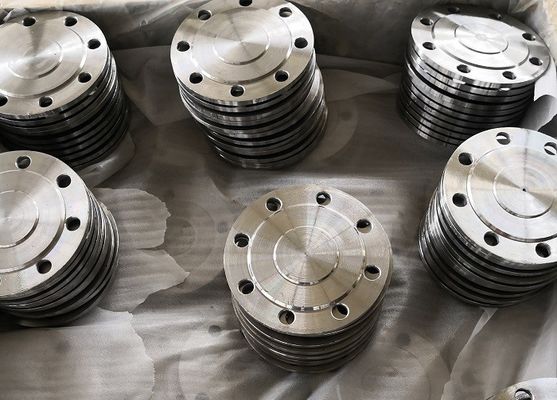

GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة 0

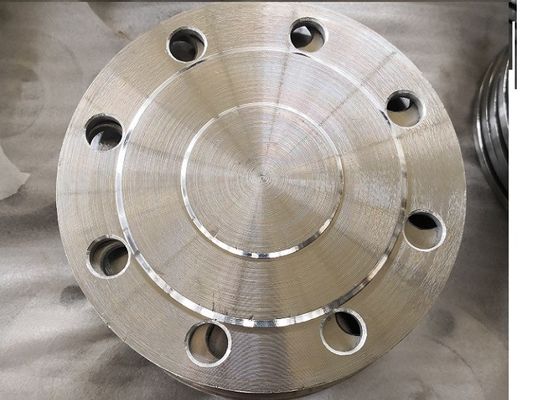

GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة 1

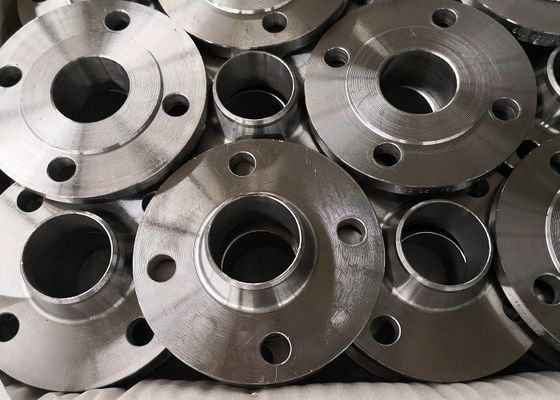

GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة 2

GOST 33259 01A 12820-80 فلنجات فولاذية ملحومة



التسمية الأبعاد ، مم الوزن ، كجم
د D1 د 2 د 1 ب ح ن ، عدد الثقوب د
Pnom = 0،6 ميجا باسكال (6 كجم ق / سم 2)
1-10-6 75 50 35 15 10 2 4 11 0.31
1-15-6 80 55 40 19 10 2 4 11 0.33
1-20-6 90 65 50 26 12 2 4 11 0.53
1-25-6 100 75 60 33 12 2 4 11 0.64
1-32-6 120 90 70 39 13 2 4 14 1.01
1-40-6 130 100 80 46 13 3 4 14 1.21
1-50-6 140 110 90 59 13 3 4 14 1.33
1-65-6 160 130 110 78 13 3 4 14 1.63
1-80-6 185 150 128 91 15 3 4 18 2.44
1-100-6 205 170 148 110 15 3 4 18 2.85
1-125-6 235 200 178 135 17 3 8 18 3.88
1-150-6 260 225 202 161 17 3 8 18 4.39
1-175-6 290 255 232 196 19 3 8 18 5.36
1-200-6 315 280 258 222 19 3 8 18 5.89
1-225-6 340 305 282 245 19 3 8 18 6.6
1-250-6 370 335 312 273 20 3 12 18 7.67
1-300-6 435 395 365 325 20 4 12 22 10.28
1-350-6 485 445 415 377 22 4 12 22 12.58
1-400-6 535 495 465 426 24 4 16 22 15.2
1-450-6 590 550 520 480 24 4 16 22 17.25
1-500-6 640 600 570 530 25 4 16 22 19.72
1-600-6 755 705 670 630 25 5 20 26 26.24
1-700-6 860 810 775 720 27 5 24 26 36.68
1-800-6 975 920 880 820 27 5 24 30 46.14
1-900-6 1075 1020 980 920 29 5 24 30 55.1
1-1000-6 1175 1120 1080 1020 31 5 28 30 64.36
1-1200-6 1400 1340 1295 1220 34 5 32 33 99.03
التسمية الأبعاد ، مم الوزن ، كجم
د D1 د 2 د 1 ب ح ن ، عدد الثقوب د
Pnom = 1،0 ميجا باسكال (10 كجم ق / سم 2)
1-10-10 90 60 42 15 10 2 4 14 0.46
1-15-10 95 65 47 19 10 2 4 14 0.51
1-20-10 105 75 58 26 12 2 4 14 0.74
1-25-10 115 85 68 33 12 2 4 14 0.89
1-32-10 135 100 78 39 14 2 4 18 1.4
1-40-10 145 110 88 46 15 3 4 18 1.71
1-50-10 160 125 102 59 15 3 4 18 2.06
1-65-10 180 145 122 78 17 3 4 18 2.8
1-80-10 195 160 133 91 17 3 4 18 3.19
1-100-10 215 180 158 110 19 3 8 18 3.96
1-125-10 245 210 184 135 21 3 8 18 5.4
1-150-10 280 240 212 161 21 3 8 22 6.62
1-175-10 310 270 242 196 21 3 8 22 7.32
1-200-10 335 295 268 222 21 3 8 22 8.05
1-225-10 365 325 295 245 21 3 8 22 9.3
1-250-10 390 350 320 273 23 3 12 22 10.65
1-300-10 440 400 370 325 24 4 12 22 12.9
1-350-10 500 460 430 377 24 4 16 22 15.85
1-400-10 565 515 482 426 26 4 16 26 21.56
1-450-10 615 565 532 480 26 4 20 26 22.76
1-500-10 670 620 585 530 28 4 20 26 27.7
1-600-10 780 725 685 630 31 5 20 30 39.4
1-700-10 895 840 800 720 34 5 24 30 59.46
1-800-10 1010 950 905 820 37 5 24 33 79.16
1-900-10 1110 1050 1005 920 40 5 28 33 94.13
1-1000-10 1220 1160 1110 1020 43 5 28 33 118.43
1-1200-10 1455 1380 1330 1222 51 5 32 39 197.44
التسمية الأبعاد ، مم الوزن ، كجم
د D1 د 2 د 1 ب ح ن ، عدد الثقوب د
Pnom = 1،6 ميجا باسكال (16 كجم / سم 2)
1-10-16 90 60 42 15 12 2 4 14 0.54
1-15-16 95 65 47 19 12 2 4 14 0.61
1-20-16 105 75 58 26 14 2 4 14 0.86
1-25-16 115 85 68 33 16 2 4 14 1.17
1-32-16 135 100 78 39 16 2 4 18 1.58
1-40-16 145 110 88 46 17 3 4 18 1.96
1-50-16 160 125 102 59 19 3 4 18 2.58
1-65-16 180 145 122 78 21 3 4 18 3.42
1-80-16 195 160 133 91 21 3 4 18 3.71
1-100-16 215 180 158 110 23 3 8 18 4.73
1-125-16 245 210 184 135 25 3 8 18 6.38
1-150-16 280 240 212 161 25 3 8 22 7.81
1-175-16 310 270 242 196 25 3 8 22 8.64
1-200-16 335 395 268 222 27 3 12 22 10.1
1-225-16 365 325 295 245 27 3 12 22 11.7
1-250-16 405 355 320 273 28 3 12 26 14.49
1-300-16 460 410 370 325 28 4 12 26 17.78
1-350 - 16 520 470 430 377 30 4 16 26 22.88
1-400-16 580 525 482 426 34 4 16 30 31
1-450-16 640 585 532 480 38 4 20 30 39.64
1-500-16 710 650 585 530 44 4 20 33 57.01
1-600-16 840 770 685 630 45 5 20 39 80.03
1-700-16 910 840 800 720 47 5 24 39 84.21
1-800-16 1020 950 905 820 49 5 24 39 104.41
1-900-16 1120 1050 1005 920 54 5 28 39 128.6
1-1000-16 1255 1170 1110 1020 58 5 28 45 179.37
1-1200-16 1485 1390 1330 1220 71 5 32 52 297.78
التسمية الأبعاد ، مم الوزن ، كجم
د D1 د 2 د 1 ب ح ن ، عدد الثقوب د
Pnom = 2،5 ميجا باسكال (25 كجم / سم 2)
1-10-25 90 60 42 15 14 2 4 14 0.63
1-15-25 105 65 47 19 14 2 4 14 0.7
1-20-25 105 75 58 26 16 2 4 14 0.98
1-25-25 115 85 68 33 16 2 4 14 1.17
1-32-25 135 100 78 39 18 2 4 18 1.77
1-40-25 115 110 88 46 19 3 4 18 2.18
1-50-25 160 125 102 59 21 3 4 18 2.71
1-65-25 180 145 122 78 21 3 8 18 3.22
1-80-25 195 160 133 91 23 3 8 18 4.06
1-100-25 230 190 158 110 25 3 8 22 5.92
1-125-25 270 220 184 135 27 3 8 26 8.26
1-150-25 300 250 212 161 27 3 8 26 10.12
1-175-25 330 280 242 196 29 3 12 26 11.49
1-200-25 360 310 278 222 29 3 12 26 13.34
1-225-25 395 340 305 245 31 3 12 30 16.93
1-250-25 425 370 335 273 31 3 12 30 18.9
1-300-25 485 430 390 325 32 4 16 30 23.95
1-350-25 550 490 450 377 38 4 16 33 34.35
1-400-25 610 550 505 426 40 4 16 33 44.62
1-450-25 660 600 555 480 44 4 20 33 51.8
1-500-25 730 660 615 530 48 4 20 39 67.3
1-600-25 840 770 720 630 49 5 20 39 90.87
25-700-1 960 875 820 720 55 5 24 45 126.82
1-800-25 1075 990 930 820 63 5 24 45 181.43





GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة 3

GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة 4

GOST 33259 فلنجة فولاذية مزورة CT20 GOST 12820-80 GOST 12821-80 لوحة رقبة ملحومة 5
