تفاصيل المنتج:
|
| اكتب: | سلس ، ملحوم | بحجم: | 1/2 "-80" |
|---|---|---|---|
| سماكة: | STD ، SCH20 SCH40 SCH80 SCH160 ، DIN ، JIS ، EN | مواد: | WPB A234 ، ASTM 403304 / 304L ، 316 / 316L |
| الرسم: | تزييت خفيف ، طلاء أسود | التعبئة: | حالات خشبية رقائق ، البليت |
| تسليط الضوء: | مخفض الأنبوب الفولاذي JIS B2311 المتراكز,مخفض الأنبوب الفولاذي DIN2616,مخفض الأنبوب الفولاذي ANSI B16.9 4 × 3 |
||
المخفض الملحوم غير المتراكز / اللامركزي ANSI B16.9 ، DIN2616 ، JIS B2311
مخفض متراكز / غريب الأطوار سلس ملحوم
قائمة المواصفات
| اسم بوردوكت | الكربون الصلب / الفولاذ المقاوم للصدأ المخفض متراكز / غريب الأطوار |
| بحجم | 1/2 "-24" سلس ، 26 "-80" ملحومة |
| اساسي | ANSI B16.9 ، EN10253-2 ، DIN2616 ، JIS B2311 ، |
| سمك الحائط | STD و SCH20 و SCH30 و SCH40 و SCH60 و SCH80 و SCH160 و DIN و JIS وغيرها. |
| يكتب | سلس وملحومة |
| نهاية | نهاية شطبة / BE / buttweld |
| سطح - المظهر الخارجي | لون الطبيعة ، ملمع ، طلاء أسود ، زيت مضاد للصدأ إلخ. |
| مادة |
فولاذ الكربون: A234WPB ، A420WPL6 St37 ، St45 ، E24 ، A42CP ، 16Mn ، Q345 ، P245GH ، P235GH ، P265GH ، P280GH ، P295GH ، P355GH إلخ. |
| فولاذ خطوط الأنابيب: WPHY42 و WPHY52 و WPHY60 و WPHY65 و WPHY70 و WPHY80 وغيرها. | |
| سبائك الصلب Cr-Mo: P11 ، P22 ، P5 ، P9 ، P91 ، 10CrMo9-10 ، 16Mo3 إلخ. | |
| طلب |
صناعة البتروكيماويات ؛ صناعة الطيران والفضاء ؛ صناعة الأدوية ؛ عادم الغاز ؛ محطة توليد الكهرباء ؛ بناء السفن ؛ مصابون المياه ، إلخ. |
| مزايا | مخزون جاهز ، وقت تسليم أسرع ؛ متوفر بجميع الأحجام ، حسب الطلب ؛ جودة عالية |
مخفض الأنبوب الفولاذي هو مكون يستخدم في خطوط الأنابيب لتقليل حجمه من التجويف الكبير إلى التجويف الصغير وفقًا للقطر الداخلي.طول التخفيض هنا يساوي متوسط أقطار الأنبوب الأصغر والأكبر.هنا ، يمكن استخدام المخفض كناشر أو فوهة.يساعد المخفض في تلبية الأنابيب الحالية ذات الأحجام المتنوعة أو التدفق الهيدروليكي لأنظمة الأنابيب.
يتم استخدام مخفض الصلب في المصانع الكيماوية ومحطات الطاقة.يجعل نظام الأنابيب موثوقًا ومضغوطًا.إنه يحمي نظام الأنابيب من أي نوع من التأثيرات العكسية أو التشوه الحراري.عندما يكون على دائرة الضغط ، فإنه يمنع من أي نوع من التسرب وسهل التركيب.تعمل المخفضات المطلية بالنيكل أو الكروم على إطالة عمر المنتج ، وهي مفيدة لخطوط البخار العالية ، وتمنع التآكل.

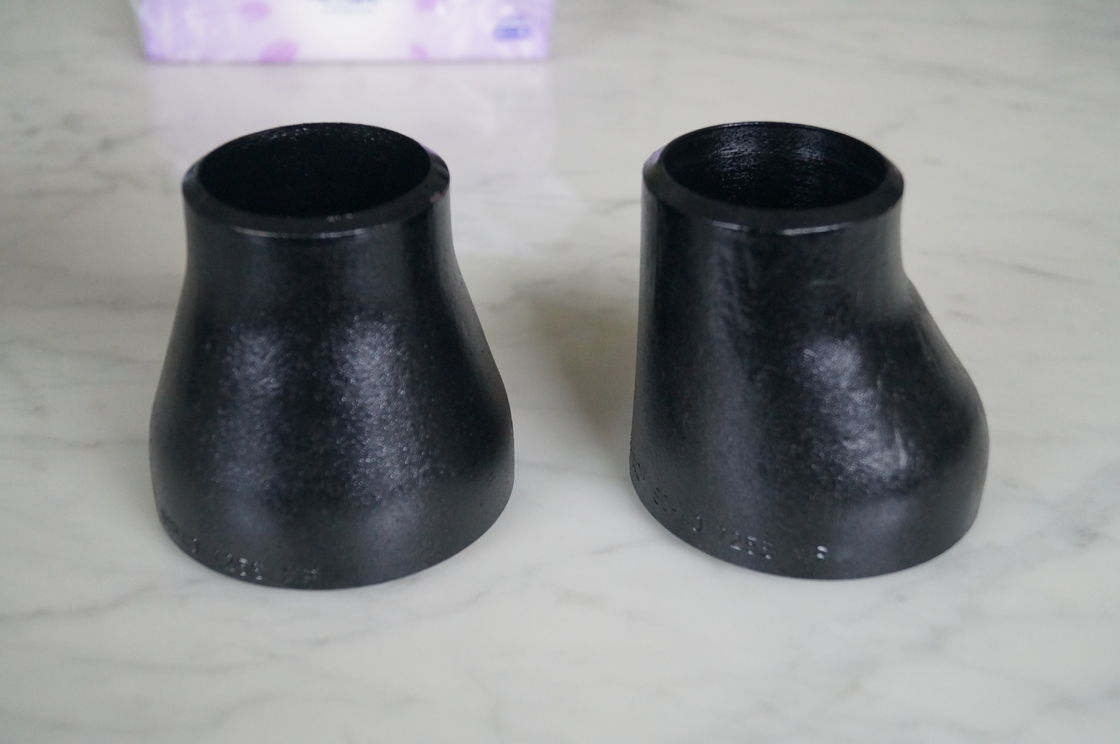

أنواع المخفض
هناك نوعان من المخفض ، المخفض المتراكز والمخفض اللامتراكز.
مخفض أحادي المركز
يتكون هذا المخفض من تركيبات متناظرة ومخروطية الشكل تعمل على تكبير أو تقليل القطر بالتساوي حول خط المركز.على سبيل المثال ، عند انتقال الأنبوب 1 بوصة إلى أنبوب "، لا يظل الجزء العلوي أو السفلي من الأنبوب مستويًا.يستخدم على نطاق واسع عندما يتغير قطر واحد أو متعدد.
مخفض غريب الأطوار
تركيب مخروطي الشكل يقلل أو يكبر القطر ، لكنه غير متماثل حول خط الوسط.يستخدم هذا في أنظمة عمل الأنابيب لتقليل قطر الأنبوب من حجم واحد إلى حجم أكبر أو صغير.
نطاقات من أنواع اتصال مختلفة ، يمكن تصنيف مخفض الأنبوب مع مخفض لحام المقبس ومخفض اللحام التناكبي.
مخفض لحام المقبس يسمى أيضًا إدخال اللحام بالمقبس ، وله ثلاثة أنواع 1 و 2 و 3. تتوافق معايير التصنيع مع ASME B16.11.
يقاوم Socket Weld ½ من قوة اللحام التناكبي ، لذلك يتم استخدامه للأنابيب ذات القطر الصغير التي تمتلك قطر NPS 2 أو أقل.يتمتع Butt Weld بقوة جيدة ، حيث إنه مناسب لأنابيب الضغط العالي ودرجة الحرارة.
ينتهي مخفض اللحام التناكبي في مخطط أو مائل ، تم تصنيعه وفقًا لـ ASME B16.9 وعملية اللحام وفقًا لـ ASME B16.25.
مكان المنشأ: الصين
مخفضات الأنابيب تأتي في مخفضات متحدة المركز ومخفضات لامركزية ، وهي مصنوعة من الفولاذ الكربوني ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، الفولاذ منخفض الحرارة أو الفولاذ عالي الأداء ، إلخ.
اسم المنتج: مخفض متراكز / غريب الأطوار
الحجم: 1/2 ″ –72
الكوع غير الملحوم: 1/2 ″ ～ 24 DN15 ～ DN600
الكوع الملحوم: 4 ″ ～ 72 DN150 ～ DN1800
ثينكنيس الحائط: sch10، sch20، sch30، std، sch40، sch60، xs، sch80، sch100، sch120، sch140، sch160، xxs، std، sch5s، sch20s، sch40s، sch80s
أقصى سمك: 120 مم
المعيار: ANSI B16.9 / 16.28 ، ASTM A53 / A106 ، API 5L ، ASME B36.10M - 1996 ، DIN2605 / 2615/2616 ، JIS P2311 / 2312
المواد: الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ
المعالجة السطحية: زيت شفاف ، زيت أسود مقاوم للصدأ أو مجلفن على الساخن.
الرسم بالبيانات:
| كود RCD REISO | Ø كبير | Ø صغير | ارتفاع ح مم | الوزن النظري بالكيلو جرام | ||||
|---|---|---|---|---|---|---|---|---|
| DN | د مم | سمك S مم | DN | د مم | سمك مم | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1 1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| * 48 21 | 1 1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1 1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1 1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1 1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2 ″ 1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1 1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1 1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1 1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1 1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 - 76 | 2 ″ 1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1 1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2 ″ 1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 76 139 | 2 ″ 1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| * 168 76 | 6 | 168.3 | 4.5 | 2 ″ 1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| * 273114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| * 273139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323273 | 10 | 273 | 6.3 | 11.20 | ||||
رمز NB التجمع الكونغولي من أجل الديمقراطية = مخفضات متحدة المركز - كود REISO = مخفضات غير مركزية
* فقط متحدة المركز
| الاسمي حجم الأنابيب | 1/2 إلى 2.1 / 2 | 3 إلى 3.1 / 2 | 4 | من 5 إلى 8 |
| القطر الخارجي في Bevel (D) |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| القطر الداخلي في النهاية | 0.8 | 1.6 | 1.6 | 1.6 |
| الطول الإجمالي (H) | 2 | 2 | 2 | 2 |
| الاسمي حجم الأنابيب | من 10 إلى 18 | من 20 إلى 24 | 26 إلى 30 | 32 إلى 48 |
| القطر الخارجي في Bevel (D) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| القطر الداخلي في النهاية | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| الطول الإجمالي (H) | 2 | 2 | 5 | 5 |
| سماكة الجدار (ر) | ما لا يقل عن 87.5٪ من سمك الجدار الاسمي | |||
تكون التفاوتات في الأبعاد بالمليمترات ما لم يُذكر خلاف ذلك وتكون متساوية ± باستثناء ما هو مذكور.
