ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Black Paint

ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Black Paint
ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Black Paint ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Black Paint ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Black Paint

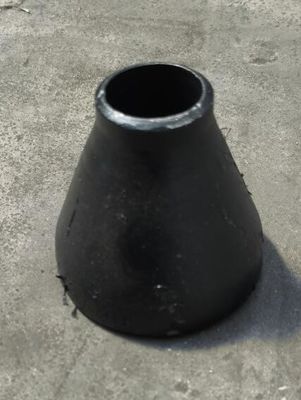

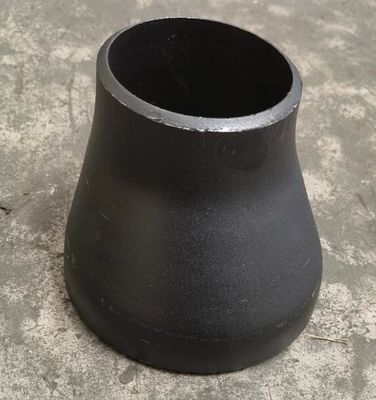

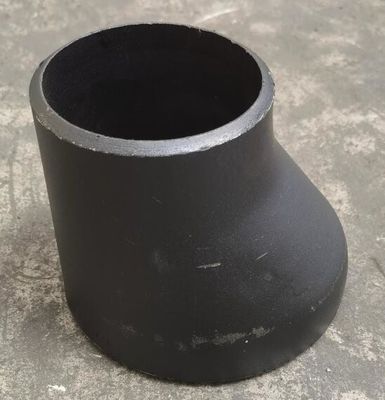

صورة كبيرة :  ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Black Paint

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: XF
إصدار الشهادات: ISO9001 , PED AND AD2000 W0 EN10204 3.1
رقم الموديل: 1/2 "-48"
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطع
الأسعار: 1USD-100USD
تفاصيل التغليف: حالات الخشب الرقائقي والمنصات
وقت التسليم: 15-30أيام
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون
القدرة على العرض: 1500 طن في الشهر
اتصل

ISO PED ASME B16.9 CON ECC Steel Pipe Reducer SCH40 A234 WPB Black Paint

وصف
اساسي: ASME B16.9 بحجم: 1/2 "-48"
مواد: A234 WPB SS304 / 304L SS316 / 316L سماكة: SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160
طلاء: طلاء أسود ، زيت ، مجلفن على البارد وحار مجلفن صفقة: حالات الخشب الرقائقي والمنصات
تسليط الضوء:

مخفض أنابيب الصلب ASME B16.9 CON

,

مخفض أنابيب الصلب ASME B16.9 ECC

,

ISO PED A234 WPB Black Reducer

ASME B16.9 CON REDUCER ECC REDUCER SCH40 A234 WPB مع طلاء أسود



المواد: A234 WPB SS304 / 304L SS316 / 316L



الحجم: 1/2 "-48"



السماكة: SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160





طلاء: طلاء أسود ، زيت ، مجلفن على البارد وساخن مجلفن



الحزمة: حالات الخشب الرقائقي والمنصات



وصف مفصل للمنتج
اسم المنتج: الكوع ، المخفض ، المحملة ، الغطاء اساسي: ANSI B16.9 ، EN10253 ، DIN
مادة: A234 WPB / P245GH / S235JRG2 / ST37-2 يكتب: تركيب سلس ، تركيب ملحوم
اللون: زيت أسود مقاوم للصدأ صلب: الكربون الصلب والفولاذ المقاوم للصدأ
موقع: خبي دفع: 30٪ دفعة مقدمة ، 70٪ مقابل نسخة BL
شهادة: ISO ، PED استعمال: اتصال الأنابيب

ANSI / ASME B16.9 أبعاد المخفضات ، مخطط أبعاد مخفض Buttweld متحد المركز ، مخفضات Buttweld غريب الأطوار:

أبعاد المخفض غريب الأطوار ANSI B16.9

Stainless Steel Reducers Dimensions

كود RCD REISO Ø كبير Ø صغير ارتفاع ح مم الوزن النظري بالكيلو جرام
DN د مم سمك S مم DN د مم سمك مم
27 21 3/4 26.9 2.3 1/2 21.3 2.0 38 0.08
33 21 1 33.7 2.6 1/2 21.3 2.0 50 0.09
33 27 3/4 26.9 2.3 0.09
42 21 1 1/4 42.4 2.6 1/2 21.3 2.0 50 0.12
42 27 3/4 26.9 2.3 0.13
42 33 1 33.7 2.6 0.14
* 48 21 1 1/2 48.3 2.6 1/2 21.3 2.0 64 0.18
48 27 3/4 26.9 2.3 0.19
48 33 1 33.7 2.6 0.20
48 42 1 1/4 42.4 2.6 0.20
60 27 2 60.3 2.9 3/4 26.9 2.3 76 0.30
60 33 1 33.7 2.6 0.31
60 42 1 1/4 42.4 2.6 0.32
60 48 1 1/2 48.3 2.6 0.33
76 33 2 ″ 1/2 76.1 2.9 1 33.7 2.6 90 0.40
76 42 1 1/4 42.4 2.6 0.47
76 48 1 1/2 48.3 2.6 0.48
76 60 2 60.3 2.6 0.49
89 42 3 88.9 3.2 1 1/4 42.4 2.6 90 0.55
89 48 1 1/2 48.3 2.6 0.61
89 60 2 60.3 2.9 0.62
89 - 76 2 ″ 1/2 76.1 2.9 0.63
114 48 4 114.3 3.6 1 1/2 48.3 2.6 100 0.85
114 60 2 60.3 2.9 0.98
114 76 2 ″ 1/2 76.1 2.9 1.00
114 89 3 88.9 3.2 1.02
139 60 5 139.7 4.0 2 60.3 2.9 127 1.60
76 139 2 ″ 1/2 76.1 2.9 1.70
139 89 3 88.9 3.2 1.74
139114 4 114.3 3.6 1.76
* 168 76 6 168.3 4.5 2 ″ 1/2 76.1 2.9 140 2.60
168 89 3 88.9 3.2 2.70
168114 4 114.3 3.6 2.82
168139 5 139.7 4.0 2.94
219114 8 219.1 6.3 4 114.3 3.6 152 5.03
219139 5 139.7 4.0 5.12
219168 6 168.3 4.5 5.18
* 273114 10 273.0 6.3 4 114.3 3.6 178 7.00
* 273139 5 139.7 4.0 7.20
273168 6 168.3 4.5 7.40
273219 8 219.1 6.3 7.55
323168 12 323.9 7.1 6 168.3 4.5 203 11.00
323219 8 219.1 6.3 11.10
323273 10 273 6.3 11.20

رمز NB التجمع الكونغولي من أجل الديمقراطية = مخفضات متحدة المركز - كود REISO = مخفضات غير مركزية

* فقط متحدة المركز



المخفض ANSI / ASME B16.9 - تفاوتات الأبعاد للمخفضات الكونترية ومخفضات الأنابيب غير المركزية

الاسمي حجم الأنابيب 1/2 إلى 2.1 / 2 3 إلى 3.1 / 2 4 من 5 إلى 8
القطر الخارجي
في Bevel (D)		 + 1.6
- 0.8		 1.6 1.6 + 2.4
- 1.6
القطر الداخلي في النهاية 0.8 1.6 1.6 1.6
الطول الإجمالي (H) 2 2 2 2
الاسمي حجم الأنابيب من 10 إلى 18 من 20 إلى 24 26 إلى 30 32 إلى 48
القطر الخارجي
في Bevel (D)		 + 4
- 3.2		 + 6.4
- 4.8		 + 6.4
- 4.8		 + 6.4
- 4.8
القطر الداخلي في النهاية 3.2 4.8 + 6.4
- 4.8		 + 6.4
- 4.8
الطول الإجمالي (H) 2 2 5 5
سماكة الجدار (ر) ما لا يقل عن 87.5٪ من سمك الجدار الاسمي

تكون التفاوتات في الأبعاد بالمليمترات ما لم يُذكر خلاف ذلك وتكون متساوية ± باستثناء ما هو مذكور.
