تفاصيل المنتج:
|
| مواد: | A234 Wpb | سماكة: | SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160 XXS |
|---|---|---|---|
| بحجم: | 1/2 "إلى 48" | ||
| تسليط الضوء: | قبعات بوتويلد من الفولاذ المقاوم للصدأ DN1200 SCH10,قبعات بوتويلد من الفولاذ المقاوم للصدأ DN1200 SCH20,DN1200 أغطية بوتويلد من الفولاذ المقاوم للصدأ SCH100 |
||

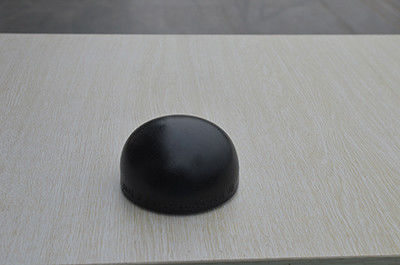

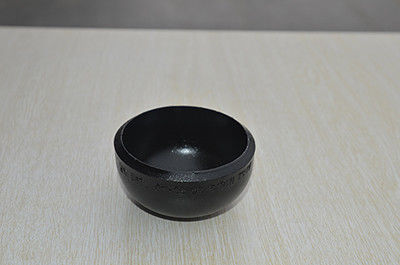

ANSI B 16.9 BUTT ملحومة وغير ملحومة SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS CAP
| تحديد | قبعة |
|---|---|
| حجم مواسير نهاية الأنبوب | وصلات اللحام التناكبي غير الملحومة: 1/2 "- 24" وصلات اللحام التناكبي الملحومة: 1/2 "- 48" |
| تركيبات غطاء الأنابيب أبعاد | ASME / ANSI B16.9 ، ASME B16.28 ، MSS-SP-43 ، BS4504 ، BS4504 ، BS1560 ، BS10 |
| سمك غطاء الأنبوب من وزن الجسم | SCH10 ، SCH20 ، SCH30 ، STD SCH40 ، SCH60 ، XS ، SCH 80 ، SCH 100 ، SCH 120 ، SCH 140 ، SCH 160 ، XXS متوفرة مع NACE MR 01-75 |
| أنواع كاب Bw Sch 80 | تجهيزات الأنابيب غير الملحومة / المتفجرات من مخلفات الحرب / الملحومة / الملفقة |
| وزن الجسم كاب يكتب | DN15-DN1200 |
| اتصال | اللحام |
| الانحناء الشعاع | R = 1D ، 2D ، 3D ، 5D ، 6D ، 8D ، 10D أو تركيبات الأنابيب المخصصة |
| نطاق الحجم | ½ "NB to 24" NB في Sch 10s و 40s و 80s و 160s و XXS.(DN6 ~ DN100) |
| تركيبات غطاء الأنابيبتوصيلات | الزاوية: 22.5 درجة ، 30 درجة ، 45 درجة ، 90 درجة ، 180 درجة ، 1.0 دي ، 1.5 دي ، 2.0 دي ، 2.5 دي ، ثلاثي الأبعاد ، 4 دي ، 5 دي ، 6 دي ، 7 د -40 دي. المعيار: ASME B16.9 ، ASME B16.28 ، ASME B16.25 ، MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313 ، BS ، GB ، ISO |
| عملية التصنيع | ادفع ، اضغط ، تزوير ، يلقي ، إلخ. |
| شهادات اختبار التجهيزات Cap Bw Sch 80 | EN 10204 / 3.1B شهادة المواد الخام 100٪ تقرير اختبار التصوير الشعاعي تقرير التفتيش من طرف ثالث ، إلخ |
| الأسواق والصناعات الرئيسية لشركة Pipe Cap |
|
| طلب |
|
| شهادات اختبار المواد (MTC) وفقًا لمعايير EN 10204 3.1 و EN 10204 3.2 ، شهادات الاختبار التي تصدق على NACE MR0103 ، NACE MR0175 | |
| كود FOSTD - FOXS | القطر الاسمي | وول ث.S مم | ارتفاع همم | الوزن النظري كجم | |||
|---|---|---|---|---|---|---|---|
| تصويت. | د مم | الأمراض المنقولة جنسيا | XS | الأمراض المنقولة جنسيا | XS | ||
| 5 | 1/2 | 21.34 | 2.77 | 3.73 | 25.4 | 0.03 | - |
| 7 | 3/4 | 26.67 | 2.87 | 3.91 | 25.4 | 0.06 | 0.08 |
| 10 | 1 | 33.40 | 3.38 | 4.55 | 38.1 | 0.10 | 0.14 |
| 12 | 1 "1/4 | 42.16 | 3.56 | 4.85 | 38.1 | 0.14 | 0.18 |
| 15 | 1 '' 1/2 | 48.26 | 3.68 | 5.08 | 38.1 | 0.16 | 0.23 |
| 20 | 2 | 60.32 | 3.91 | 5.54 | 38.1 | 0.27 | 0.32 |
| 25 | 2 '' 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0.41 | 0.45 |
| 30 | 3 | 88.90 | 5.49 | 7.62 | 50.8 | 0.65 | 0.82 |
| 40 | 4 | 114.30 | 6.02 | 8.56 | 63.5 | 1.15 | 1.54 |
| 50 | 5 | 141.30 | 6.55 | 9.52 | 76.2 | 1.90 | 2.59 |
| 60 | 6 | 168.27 | 7.11 | 10.97 | 88.9 | 2.92 | 4.10 |
| 80 | 8 | 219.07 | 8.18 | 12.70 | 101.6 | 5.07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12.70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323.9 | 9.52 | 12.70 | 152 | 13.6 | 17.0 |
| 140 | 14 | 355.6 | 9.52 | 12.70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12.70 | 178 | 18.86 | 25.89 |
| 180 | 18 | 457.2 | 9.52 | 12.70 | 203 | 27.65 | 36.52 |
| 200 | 20 | 508 | 9.52 | 12.70 | 229 | 35.60 | 46.98 |
| 240 | 24 | 609.6 | 9.52 | 12.70 | 267 | 46 | 64.60 |
| NPS | الأمراض المنقولة جنسيا | XS | SCH 160 | XXS |
| 1 | 0.09 | 0.14 | 0.18 | 0.23 |
| 1.1 / 4 | 0.14 | 0.18 | 0.23 | 0.34 |
| 1.1 / 2 | 0.18 | 0.23 | 0.27 | 0.41 |
| 2 | 0.27 | 0.34 | 0.57 | 0.68 |
| 2.1 / 2 | 0.41 | 0.45 | 0.79 | 1.13 |
| 3 | 0.68 | 0.79 | 1.32 | 1.81 |
| 3.1 / 2 | 0.91 | 1.13 | - | 2.72 |
| 4 | 1.13 | 1.36 | 2.68 | 3.4 |
| 5 | 2.04 | 2.49 | 4.54 | 5.44 |
| 6 | 2.95 | 4.08 | 6.8 | 8.16 |
| 8 | 5.44 | 7.26 | 14.06 | 13.61 |
| 10 | 9.07 | 11.34 | 25.85 | - |
| 12 | 13.61 | 16.33 | 43.09 | - |
| 14 | 16.33 | 20.41 | - | - |
| 16 | 18.14 | 24.49 | - | - |
| 18 | 24.49 | 32.66 | - | - |
| 20 | 34.02 | 39.01 | - | - |
| 22 | 42.64 | 56.7 | - | - |
| 24 | 43.54 | 58.97 | - | - |
| 26 | 53.98 | 72.12 | - | - |
| 30 | 78.02 | 103.87 | - | - |
| NPS | الأمراض المنقولة جنسيا | XS | SCH 160 | XXS |
