تفاصيل المنتج:
|
| اكتب: | ملحومة وغير ملحومة | بحجم: | 1/2 "-72" |
|---|---|---|---|
| مواد: | WPB A234 ، ASTM / ASME A403 WP 304-304L 3016-316L | سماكة: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| النهاية: | حسب المعيار أو متطلبات العميل | اساسي: | ASME B16.9 و ASME B16.11 و ASME B16.28 و MSS SP-43 و JISB2311 و JIS B2312 و JIS B2313 و DIN 2605 و D |
| الرسم: | زيت أسود مطحون ومقاوم للصدأ | التعبئة: | حالات خشبية رقائق ، المنصات |
| تسليط الضوء: | أغطية نهاية الأنبوب الفولاذي WPB A234,غطاء الأنبوب الفولاذي SCH80 6 بوصة,أغطية نهاية الأنابيب الفولاذية ذات القطر الكبير |
||

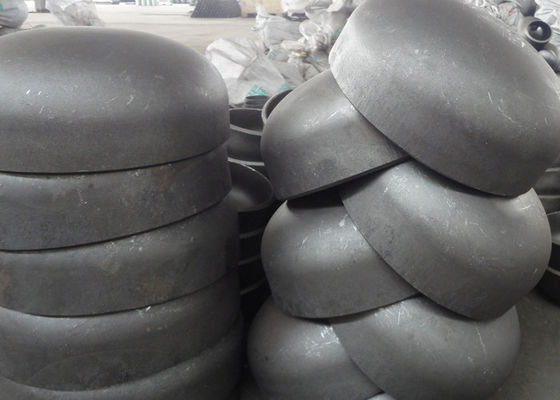

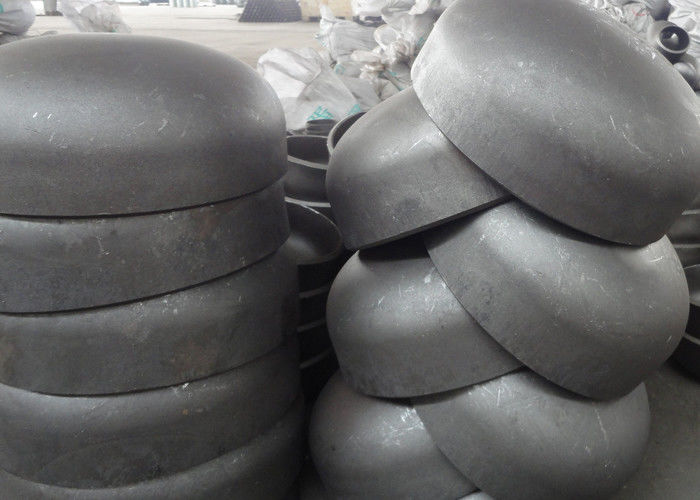

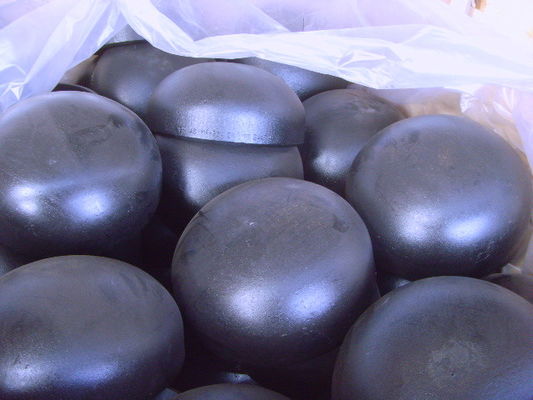

غطاء لحام سلس ANSI B16.9 ، SCH40 SCH80 نقش أسود
مكان المنشأ: الصين
يُطلق على غطاء الأنبوب الفولاذي أيضًا اسم قابس فولاذي ، وعادة ما يتم لحامه بنهاية الأنبوب أو تثبيته على الخيط الخارجي لنهاية الأنبوب لتغطية تجهيزات الأنابيب.لإغلاق خط الأنابيب بحيث تكون الوظيفة هي نفس قابس الأنبوب.
(يمكنك أيضًا استخدام لوحة عمياء لإغلاق خط الأنابيب ، وبخلاف ذلك ، يمكن فصل اللوحة العمياء والغطاء الفولاذي الملحوم غير قابل للإزالة. يشتمل الغطاء على غطاء محدب ، وقشرة مخروطية ، وقسم متغير القطر ، وغطاء مسطح وغطاء فتح ضيق.)
يتكون الغطاء المحدب من عدة أشكال: غطاء نصف كروي ، وغطاء بيضاوي الشكل ، وغطاء طبق ، وغطاء كروي.من وجهة نظر القوة ، فإن الغطاء النصف كروي ليس جيدًا بشكل تدريجي للتصنيع ، ولكن يتم تصنيعه تدريجياً من وجهة نظر صعوبة التصنيع.
نطاق الحجم:
DN15-DN600 (1/2 "-24") نوع غير ملحوم
DN15 - DN1200 (1/2 "- 48") نوع ملحوم
سمك الجدار: SCH5 إلى SCH160
مادة:
الكربون الصلب: ASTM A234 WPB ، WPC ، ASTM A420 WPL1 ، WPL3 ، WPL6 إلخ
الفولاذ المقاوم للصدأ: ASTM A403 WP304 / 304L ، WP316 / 316 / L ، WP317L ، WP321 ، WP347 و WPS31254
سبائك الصلب: ASTM A234 WP1 / WP12 / WP11 / WP22 / WP5 / WP7 / WP9 / WP91
فولاذ مزدوج وسوبر دوبلكس: ASTM A815 UNS S31803 / S32205 / S32750 / S32760
اساسي:
ASME B16.9 و ASME B16.11 و ASME B16.28 و MSS SP-43 و JISB2311 و JIS B2312 و JIS B2313 و DIN 2605 و DIN 2606 و DIN2615 و DIN2616 و BG12459-90 و GB / T1340
نهاية شطبة: وفقا للمعيار أو متطلبات العميل
المعالجة السطحية: زيت أسود مطحون ومقاوم للصدأ
الاختبار غير المتلف: اختبار الاختراق ، الاختبار بالموجات فوق الصوتية ، الاختبار الشعاعي ، أي فحص لأطراف ثالثة
سماكة:
تخصيص:
| NPS | التطوير التنظيمي د |
الطول ح |
الطول H1 |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 25 | 25 |
| 1 | 33.4 | 38 | 38 |
| 1.1 / 4 | 42.2 | 38 | 38 |
| 1.1 / 2 | 48.3 | 38 | 38 |
| 2 | 60.3 | 38 | 44 |
| 2.1 / 2 | 73 | 38 | 51 |
| 3 | 88.9 | 51 | 64 |
| 3.1 / 2 | 101.6 | 64 | 76 |
| 4 | 114.3 | 64 | 76 |
| 5 | 141.3 | 76 | 89 |
| 6 | 168.3 | 89 | 102 |
| 8 | 219.1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323.8 | 152 | 178 |
| 14 | 355.6 | 165 | 191 |
| 16 | 406.4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | ... |
| 28 | 711 | 267 | ... |
| 30 | 762 | 267 | ... |
| 32 | 813 | 267 | ... |
| 34 | 864 | 237 | ... |
| 36 | 914 | 267 | ... |
| 38 | 965 | 305 | ... |
| 40 | 1016 | 305 | ... |
| 42 | 1067 | 305 | ... |
| 44 | 1118 | 343 | ... |
| 46 | 1168 | 343 | ... |
| 48 | 1219 | 343 | ... |
| التسامح الأبعاد - كبسولات | ||||
| لجميع التركيبات | قبعات | |||
| حجم الأنبوب الاسمي (NPS) | خارج Ø في Bevel | داخل Ø في النهاية | سمك الحائط ر / t1 |
الطول الإجمالي E |
| 1/2 أ 2 1/2 | 1 | 0،8 | لا | 4 |
| 3 أ 3 1/2 | 1 | 1،6 | أقل | 4 |
| 4 | +2 -1 | 1،6 | من | 4 |
| 5 أ 6 | +3 -1 | 1،6 | 87.50٪ | 7 |
| 8 | 2 | 1،6 | من الاسمي | 7 |
| 10 | +4 -3 | 3،2 | القراد | 7 |
| 12 أ 18 | +4 -3 | 3،2 | 7 | |
| 20 أ 24 | +6 -5 | 4،8 | 7 | |
| 26 أ 30 | +7 -5 | 4،8 | 10 | |
| 32 أ 48 | +7 -5 | 4،8 | 10 | |
عملية التصنيع:
عرض المنتجات:
