ANSI B16.9 T على شكل تجهيزات مواسير مصنوعة من المتفجرات من مخلفات الحرب SCH10 SCH20 SCH100 SCH120 SCHXXS

ANSI B 16.9 BUTT ملحومة وغير ملحومة SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

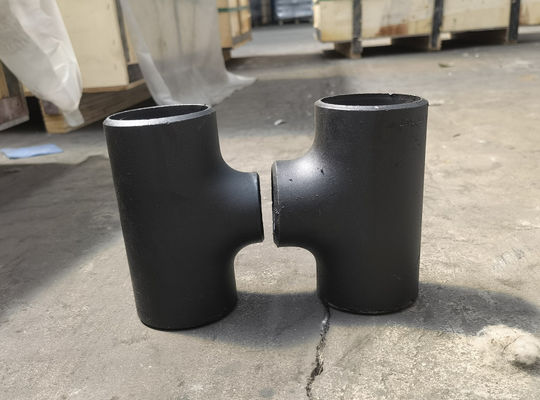

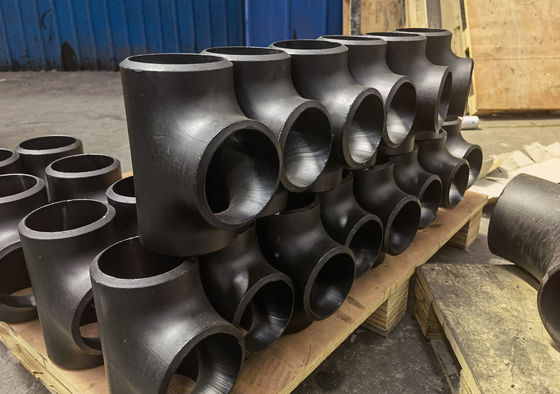

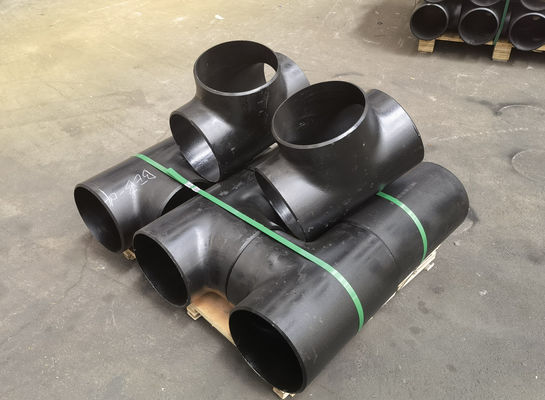

Tee هو نوع من وصلات الأنابيب الكيميائية مع ثلاثة ثقوب ، أي مدخل واحد ومنفذين ؛أو مدخلين ومنفذ واحد.توجد نقاط توصيل على شكل T و Y ، وفتحات تيز ذات فوهات متساوية القطر وفوهات تصغير ، تُستخدم عند تقاطع ثلاثة خطوط أنابيب متشابهة أو مختلفة.[1] تتمثل الوظيفة الرئيسية للنقطة الإنطلاق في تغيير اتجاه السائل.نطاق القطر الخارجي من 2.5 ″ إلى 60 (2.5 بوصة = DN65 ، 60 بوصة = DN1500) ، سمك الجدار هو 3-60 مم ، من 26 ″ إلى 60 (26 بوصة = DN650 ، 60 بوصة = DN1500) للحام المحملات.سمك الجدار من 28 إلى 60 مم.تصنيفات الضغط هي Sch5s و Sch10s و Sch10 و Sch20 و Sch30 و Sch40s و STD و Sch40 و Sch60 و Sch80s و XS ؛Sch80 ، Sch100 ، Sch120 ، Sch140 ، Sch160 ، XXS.

مصدر تركيب مواسير من الصلب الكربوني المتساوي في الهند ، 24 بوصة 1/2 إلى 48 بوصة Barred Equal Tee مزود ، ASME B16.9 الفولاذ المقاوم للصدأ Equal Tee Fitting Fitting Manufacturers ، ASME B16.9 Tee

أبعاد ASME B16.9 مستقيم الصليب

NPS	التطوير التنظيمي د	مركز إلى نهاية ج	مركز إلى نهاية م
1/2	21.3	25	25
3/4	26.7	29	29
1	33.4	38	38
1¼	42.2	48	48
1½	48.3	57	57
2	60.3	64	64
2½	73	76	76
3	88.9	86	86
3½	101.6	95	95
4	114.3	105	105
5	141.3	124	124
6	168.3	143	143
8	219.1	178	178
10	273	216	216
12	323.8	254	254
14	355.6	279	279
16	406.4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838



أبعاد ASME B 16.9 Buttweld Straight Cross

حجم الأنبوب الاسمي (NPS)	DN	القطر الخارجي في شطبة	من الوسط إلى النهاية
			تشغيل	مخرج.م [الملاحظات (1) و (2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1 / 4	32	42.2	48	48
1-1 / 2	40	48.3	57	57
2	50	60.3	64	64
2-1 / 2	65	73.0	76	76
3	80	88.9	86	86
3-1 / 2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
