تفاصيل المنتج:
|
| نوع: | سلس وملحومة | سلس: | 1/2 ″ ～ 24 DN15 DN600 |
|---|---|---|---|
| ملحومة: | 2 1/2 ″ ～ 72 ″ DN150 DN1800 | اساسي: | DIN ، JIS ، ANSI |
| سماكة: | sch10، sch20، std، sch40، xs، sch80، sch120، sch160، xxs | مواد: | A234WPB، ASTM 403304 / 304L، 316 / 316L |
| الرسم: | طلاء أسود ، زيت مضاد للصدأ ، مجلفن بالغمس الساخن | التعبئة: | لوح أو صناديق من الخشب الرقائقي ، وفقًا لمتطلبات العميل. |
| تسليط الضوء: | سمك 2 مم أنبوب أسود تقليل نقطة الإنطلاق,sch80 أنبوب أسود تقليل نقطة الإنطلاق,سمك 100 مم أنبوب تقليل نقطة الإنطلاق |
||

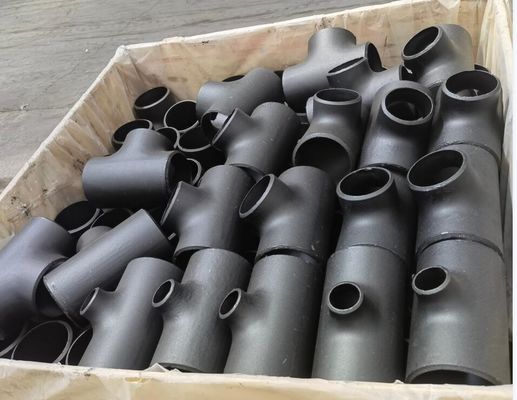

نقطة الإنطلاق المتساوية / نقطة الإنطلاق الملحومة غير الملحومة SCH40 SCH80 SCH160 ، الطلاء الأسود
مكان المنشأ: الصين
يمكننا توفير أنابيب تي شيرت غير ملحومة وأنابيب لحام ، والتي يمكن أيضًا تقسيمها إلى نقاط T متساوية وأنبوب تيز مخفض.

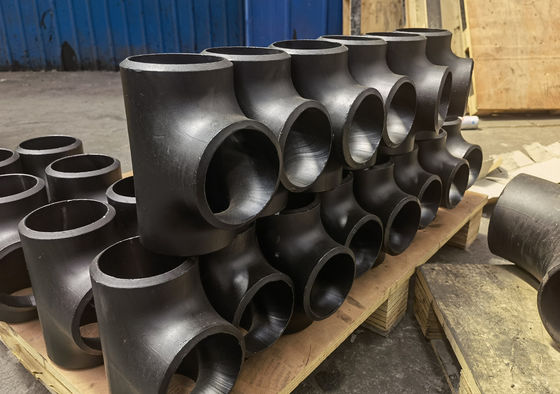

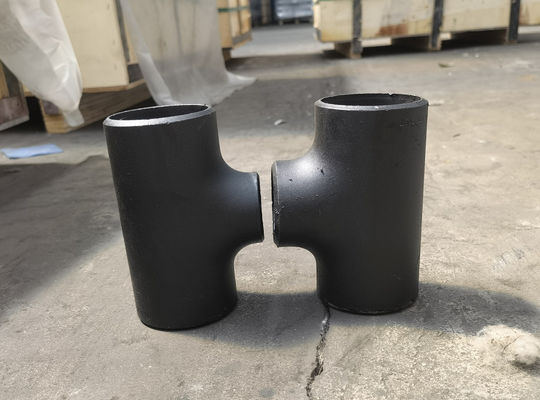

قمزة متساوية / تي شيرت مخفض
وصف:
تسمى نقطة الإنطلاق أيضًا القطع الثلاثية ، ثلاثية الاتجاهات و "T" ويمكن استخدامها إما لدمج أو تقسيم تدفق السوائل.الأكثر شيوعًا هي المحملات بنفس أحجام المداخل والمنافذ ،
ولكن "تقليل" المحملات متوفرة أيضًا.هذا يعني أن الطرف أو الطرفين يختلفان في الأبعاد نظرًا لاختلاف هذا البعد ، مما يجعل تركيبات الإنطلاق ذات القدرة على التحكم في الحجم عند الطلب.
• المعايير
ASME B16.9-2007
ASME B16.25-2007
ASME B16.5-2007
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005
SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
| نمط | اللحام | سلس |
| الحجم الاسمي |
1/2 "-48" (DN15-DN1200) |
1/2 "-20" (DN15-DN500) |
| سمك الحائط | 2 ~ 100 مم | 2 ~ 50 ملم |
| نصف قطر الانحناء | SCH5S-SCH160 ، XXS | SCH5-SCH160 |
| حجم الأنبوب الاسمي (مم) | القطر الخارجي عند شطبة (مم) |
مركز إلى نهاية | |
| تشغيل (C) | منفذ (م) | ||
| 1/2 بوصة | 21.3 | 25 | 25 |
| 3/4 بوصة | 26.7 | 29 | 29 |
| 1 بوصة | 33.4 | 38 | 38 |
| 1 1/4 بوصة | 42.2 | 48 | 48 |
| 1 1/2 " | 48.3 | 57 | 57 |
| 2 بوصة | 60.3 | 64 | 64 |
| 2 1/2 بوصة | 73.0 | 76 | 76 |
| 3 " | 88.9 | 86 | 86 |
| 3 1/2 بوصة | 101.6 | 95 | 95 |
| 4 بوصة | 114.3 | 105 | 105 |
| 5 " | 141.3 | 124 | 124 |
| 6 " | 168.3 | 143 | 143 |
| 8 بوصة | 219.1 | 178 | 178 |
| 10 بوصة | 273.0 | 216 | 216 |
| 12 بوصة | 323.8 | 254 | 254 |
| 14 بوصة | 355.6 | 279 | 279 |
| 16 بوصة | 406.4 | 305 | 305 |
| 18 بوصة | 457.0 | 343 | 343 |
| 20 بوصة | 508.0 | 381 | 381 |
| 22 بوصة | 559.0 | 419 | 419 |
| 24 بوصة | 610.0 | 432 | 432 |
عملية التصنيع

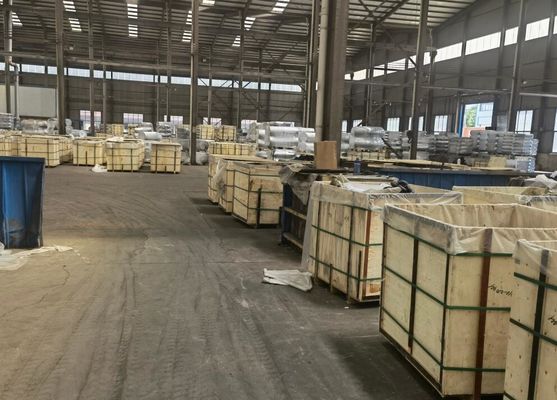

عرض المنتجات لشركتنا:
