تفاصيل المنتج:
|
| الكربون الصلب: | A234WPB | SS الفولاذ: | 304 لتر ، 316 لتر |
|---|---|---|---|
| اكتب: | متساوية ومخفضة | الدرجة العلمية: | - |
| طلاء: | زيت مقاوم للصدأ ، طلاء أسود | ||

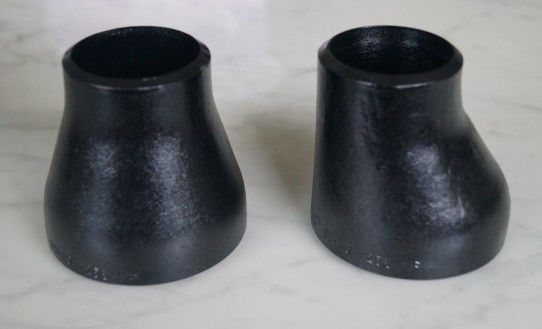

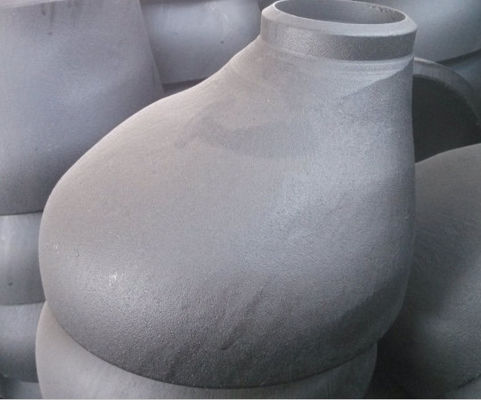

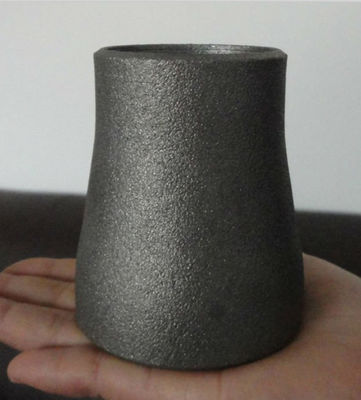

| تسليط الضوء: | مخفض A234 WPB CON ECC,مخفض ANSI B16.9 ASTM A234,1/2 بوصة إلى 80 بوصة مخفض CON |
||
مواصفات ASME B16.9 هي معيار يغطي تركيبات اللحام من الفولاذ المطاوع المصنوعة في المصنع مثل تركيب المخفض.تغطي هذه المواصفة معايير مثل الأبعاد الكلية ، والتصنيفات ، والتفاوتات ، والاختبار ، والعلامات لكل من الكربون المطاوع وكذلك وصلات اللحام التناكبي المصنوعة من سبائك الصلب المصنوعة في المصنع.نطاق حجممخفض En 10253 2المشمولة في هذه المواصفات تتراوح بين NPS ½ بوصة حتى 48 بوصة.نطاق الحجم لكل من ملحومة وغير ملحومةمخفض Ansi B16.9مختلف.لتحديد نطاق حجم سلسAsme B16.9 أبعاد المخفض تصل إلى 24 بوصة ، في حين أنها ملحومة Asme B16 9 أبعاد المخفض متوفرة في حجم يتراوح بين 8 بوصات و 36 بوصة.
| كود RCD REISO | Ø كبير | Ø صغير | ارتفاع ح مم | الوزن النظري بالكيلو جرام | ||||
|---|---|---|---|---|---|---|---|---|
| DN | د مم | سمك S مم | DN | د مم | سمك مم | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1 1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| * 48 21 | 1 1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1 1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1 1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1 1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2 ″ 1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1 1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1 1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1 1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1 1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 - 76 | 2 ″ 1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1 1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2 ″ 1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 76 139 | 2 ″ 1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| * 168 76 | 6 | 168.3 | 4.5 | 2 ″ 1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| * 273114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| * 273139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323273 | 10 | 273 | 6.3 | 11.20 | ||||
| الاسمي حجم الأنابيب | 1/2 إلى 2.1 / 2 | 3 إلى 3.1 / 2 | 4 | من 5 إلى 8 |
| القطر الخارجي في Bevel (D) |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| القطر الداخلي في النهاية | 0.8 | 1.6 | 1.6 | 1.6 |
| الطول الإجمالي (H) | 2 | 2 | 2 | 2 |
| الاسمي حجم الأنابيب | من 10 إلى 18 | من 20 إلى 24 | 26 إلى 30 | 32 إلى 48 |
| القطر الخارجي في Bevel (D) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| القطر الداخلي في النهاية | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| الطول الإجمالي (H) | 2 | 2 | 5 | 5 |
| سماكة الجدار (ر) | ما لا يقل عن 87.5٪ من سمك الجدار الاسمي | |||
