تفاصيل المنتج:
|
| الكربون الصلب: | A234WPB | SS الفولاذ: | 304 لتر ، 316 لتر |
|---|---|---|---|
| اكتب: | متساوية ومخفضة | الدرجة العلمية: | 90 درجة |
| طلاء: | زيت مقاوم للصدأ ، طلاء أسود | ||
| تسليط الضوء: | نقطة الإنطلاق المتساوية A234WPB من الصلب الكربوني 3 بوصات,ASTM A234 110 مم متساوية,نقطة الإنطلاق المجلفنة ANSI B16.9 10 بوصة |
||

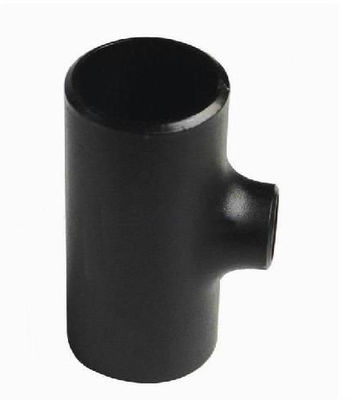

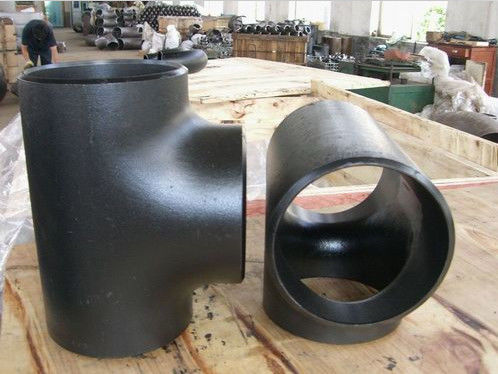

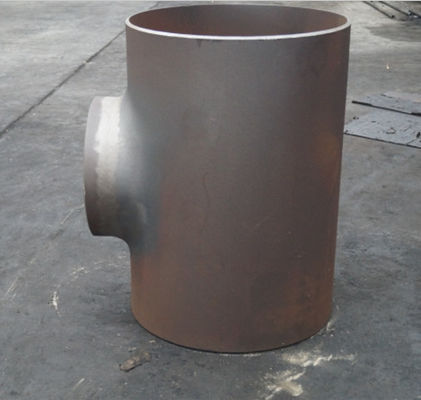

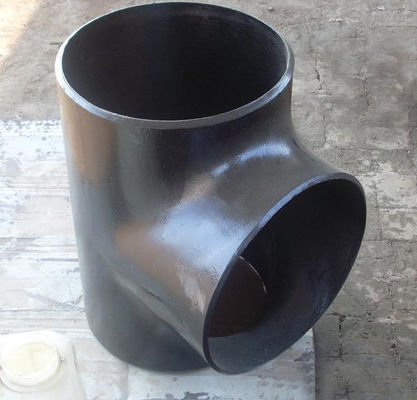

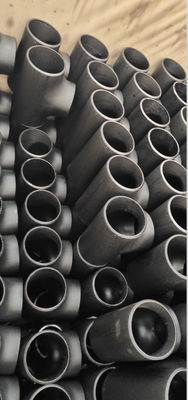

إن Reducing Tee عبارة عن أنبوب على شكل حرف T مزود بمخرجين يقطعان بزاوية 90 درجة إلى أقصى خط.يمكن الوصول إلى هذه المحملات من خلال مجموعة من أحجام المنافذ المختلفة.فيASME B16.9 تقليل نقطة الإنطلاق تقدير منفذ الفرع أصغر من منافذ التشغيل الأخرى. الفولاذ المقاوم للصدأ مخفض نقطة الإنطلاققد يكون نوعًا من تركيب الأنابيب يكون فيه قياس المنفذ الفرعي أصغر من منافذ التشغيل.علاوة على ذلك ، يمكن لهذا النوع من تركيبات الأنابيب أن يأخذ في الاعتبار انخفاض القياس من أحد منافذ التشغيل إلى الآخر.
| الاسمي حجم الأنابيب | القطر الخارجي في شطبة |
مركز إلى نهاية | |||
|---|---|---|---|---|---|
| يركض | مخرج | يركض | مخرج | يركض (ج) | مخرج (م) |
| 1/2 بوصة | 1/4 بوصة 3/8 بوصة |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4 بوصة | 3/8 بوصة 1/2 بوصة |
26.7 | 17.3 21.3 |
29 | 29 |
| 1 بوصة | 1/2 بوصة 3/4 بوصة |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4 بوصة | 1/2 بوصة 3/4 بوصة 1 بوصة |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2 " | 1/2 بوصة 3/4 بوصة 1 بوصة 1 1/4 بوصة |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2 بوصة | 3/4 بوصة 1 بوصة 1 1/4 بوصة 1 1/2 " |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2 بوصة | 1 بوصة 1 1/4 بوصة 1 1/2 " 2 بوصة |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 3 بوصة | 1 1/4 بوصة 1 1/2 " 2 بوصة 2 1/2 بوصة |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2 بوصة | 1 1/2 " 2 بوصة 2 1/2 بوصة 3 بوصة |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4 بوصة | 1 1/2 " 2 بوصة 2 1/2 بوصة 3 بوصة 3 1/2 بوصة |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5 " | 2 بوصة 2 1/2 بوصة 3 بوصة 3 1/2 بوصة 4 بوصة |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6 بوصة | 2 1/2 بوصة 3 بوصة 3 1/2 بوصة 4 بوصة 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8 بوصة | 3 1/2 بوصة 4 بوصة 5 " 6 بوصة |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10 بوصة | 4 بوصة 5 " 6 بوصة 8 بوصة |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12 بوصة | 5 " 6 بوصة 8 بوصة 10 بوصة |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14 بوصة | 6 بوصة 8 بوصة 10 بوصة 12 بوصة |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16 بوصة | 6 بوصة 8 بوصة 10 بوصة 12 بوصة 14 بوصة |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18 بوصة | 8 بوصة 10 بوصة 12 بوصة 14 بوصة 16 بوصة |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20 بوصة | 8 بوصة 10 بوصة 12 بوصة 14 بوصة 16 بوصة 18 بوصة |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22 بوصة | 10 بوصة 12 بوصة 14 بوصة 16 بوصة 18 بوصة 20 بوصة |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24 بوصة | 10 بوصة 12 بوصة 14 بوصة 16 بوصة 18 بوصة 20 بوصة 22 بوصة |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
الأبعاد بالمليمترات
المصدر: ASME B16.9 - 2018
