تفاصيل المنتج:
|
| المنتج: | تركيب الأنابيب الملحومة بعقب الصلب | اساسي: | ASME B16.9 / B16.28 |
|---|---|---|---|
| نوع مناسب: | الكوع ، المحملة ، المخفض ، الغطاء ، الصليب ، | مواد: | الكربون الصلب ASTM A234 WPB |
| سمك الحائط: | Sch 5، sch10، STD، sch20، sch30، sch40 XS، sch60، sch80، sch100، sch120، sch160، sch xxs | طلاء السطح: | طلاء طلاء أسود ، معطف زيت مقاوم للصدأ ، طلاء مجلفن بالغمس الساخن |
| نوع الاتصال: | نهاية اللحام التناكبي ، نهاية ملولبة | التعبئة: | علبة كرتون ، حالة الخشب الرقائقي |
| إبراز: | كوع B16.9 ASTM A234 WPB,كوع 5D Bend ASTM A234 WPB,كوع صلب ASME A234 WPB |
||
تركيب مواسير فولاذية ASME B16.9 / B16.28 غطاء مخفض للكوع ملحوم بعقب ASTM A234 WPB
ASME B16.9 يغطي الأبعاد الكلية ، والتفاوتات ، والتقييمات ، والاختبار ، والعلامات الخاصة بتركيبات اللحام التناكبي المصنوعة في المصنع من الكربون المطاوع وسبائك الفولاذ من NPS 1/2 إلى 48 (DN 15 حتى 1200)يغطي التركيبات من أي سمك جدار قابل للإنتاج.لا تغطي هذه المواصفة القياسية تركيبات اللحام ذات الضغط المنخفض المقاومة للتآكل.انظر MSS SP-43 ، تركيبات اللحام التناكبي المصنوعة من الفولاذ المقاوم للصدأ المطاوع.
أكواع وعوائد نصف القطر القصير ، والتي تم تضمينها سابقًا في ASME B16.28.0-1994 ، تم تضمينها في هذا المعيار.
يجب استخدام B16.9 جنبًا إلى جنب مع المعدات الموضحة في مجلدات أخرى من سلسلة معايير ASME B16 وكذلك مع معايير ASME الأخرى ، مثل رمز الغلاية وأوعية الضغط ورموز الأنابيب B31.
اساسي: ASME B16.9 / B16.28
نوع المناسب:

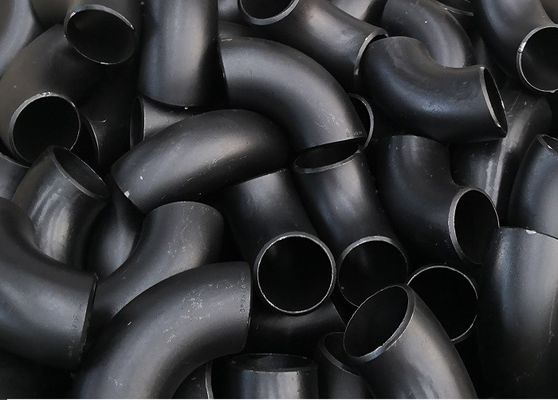

الكوع LR (طويل ريدوس) ريال (نصف قطر قصير) 45/60/90 / 180DEG ؛3D / 5D بيند 45DEG / 90DEG ؛

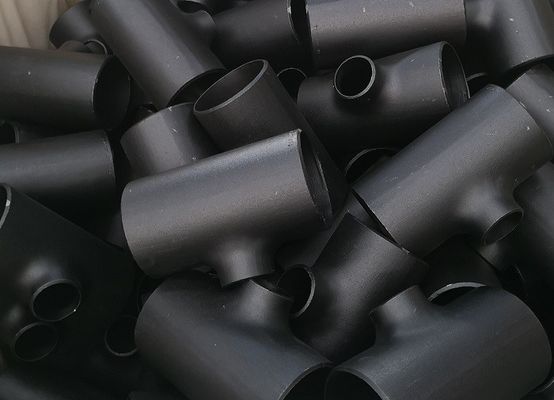

نقطة الإنطلاق ، الإنطلاق المتساوي ، تقليل نقطة الإنطلاق ، الصليب ، السرج

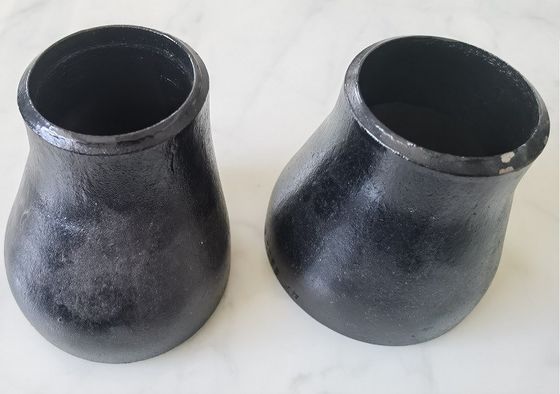

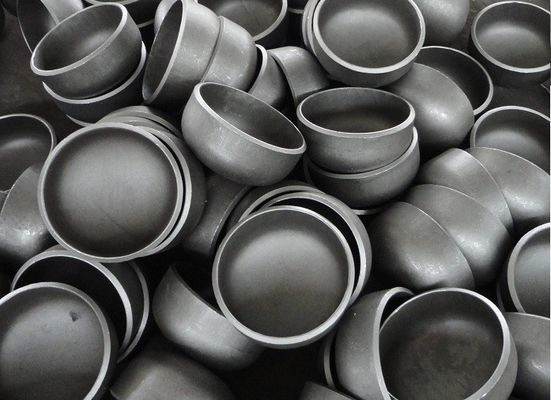

المخفض المتراكز المخفض ، المخفض اللامركزي ، غطاء نهاية الأنبوب
سمك الحائط:
SCH5 ، SC5S ، SCH10 ، SCH10S ، SCH20 ، SCH30 ، SCH40 ، SCH40S ، STD ، XS ، SCH60 ، SCH80 ، SCH100 ، SCH120 ، SCH160 ، SCH XXS
نطاق الحجم:1/2 "إلى 24" من النوع غير الملحوم ؛4 "- 72" نوع زوجي
استمارة: سلس ومربوط
مادة:
الكربون الصلب ASTM A234 WPB، WP9، ASTM A420 Gr.WPL6 ، ASTM A105 ، ASTM A694 F42-F70
الفولاذ المقاوم للصدأ ASTM A403 WP304 / 304L ؛WP316 / 316L ؛WP321 ؛DIN1.4301 ؛DIN1.4306 ؛DIN1.4401 ؛ضجيج 1.4404.2
التعبئة: صندوق كرتوني لحجم صغير يصل إلى 2 "، صناديق خشبية صالحة للإبحار أو منصة نقالة
مجففة معايير سمك الجدار الفولاذي الكربوني
| الاسمي حجم الأنابيب | القطر الخارجي | سمك الجدار الاسمي | |||||||||||||||||
| أ | ب | ASME | JIS | DIN | جيه اي اس (1) | دين (2) | SCH10 | SCH20 | SCH30 | الأمراض المنقولة جنسيا | SCH40 | SCH60 | XS | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | XXS |
| 15 | 1/2 بوصة | 21.3 | 21.7 | 21.3 | 2.8 | 2.0 | 2.11 | 2.41 | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4 بوصة | 26.7 | 27.2 | 26.9 | 2.8 | 2.3 | 2.11 | 2.41 | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1 بوصة | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4 بوصة | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | 297 | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | 1 1/2 " | 48.3 | 48.6 | 48.3 | 3.5 | 2.9 | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2 بوصة | 60.3 | 60.5 | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | 2 1/2 بوصة | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3 بوصة | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 3-1 / 2 " | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4 بوصة | 114.3 | 114.3 | 114.3 | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||
| 125 | 5 " | 141.3 | 139.8 | 139.7 | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | 15.99 | 19.05 | ||||
| 150 | 6 بوصة | 168.3 | 165.2 | 168.3 | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | |||
| 200 | 8 بوصة | 219.1 | 216.3 | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 1509 | 18.26 | 20.62 | 23.01 | 22.23 |
| 250 | 10 بوصة | 273.1 | 267.4 | 273.0 | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 |
| 300 | 12 بوصة | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14 بوصة | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 400 | 16 بوصة | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 450 | 18 بوصة | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20 بوصة | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | 15.09 | 20.62 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22 بوصة | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | 2223 | 12.70 | 2858 | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24 بوصة | 609.6 | 609.6 | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26 بوصة | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28 بوصة | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | 15.88 | 9.53 | - | 12.70 | ||||||||
| 750 | 30 بوصة | 762.0 | 762.0 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32 بوصة | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34 بوصة | 863.6 | 863.6 | - | - | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36 بوصة | 914.4 | 914.4 | 914.0 | 12.5 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38 بوصة | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40 بوصة | 1016.0 | 1016.0 | 1016.0 | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1050 | 42 بوصة | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1100 | 44 بوصة | 1117.6 | 1117.6 | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| 1150 | 46 بوصة | 1168.4 | 1168.4 | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| 1200 | 48 بوصة | 1219.2 | 1219.2 | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
