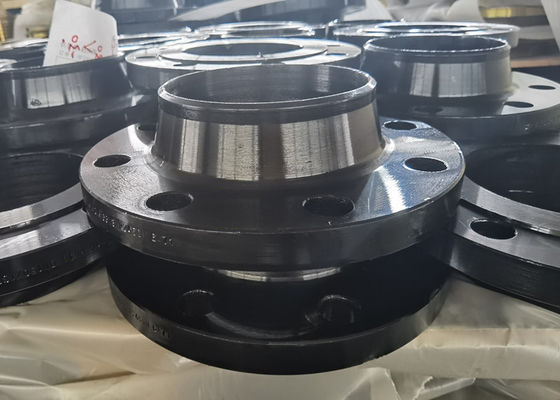

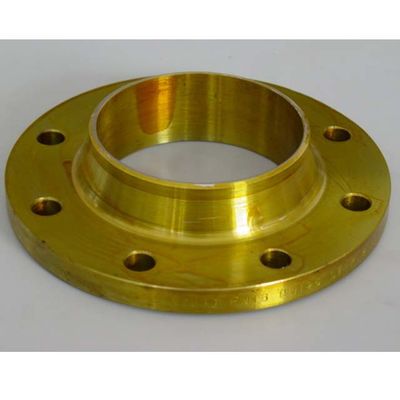

Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105

Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105
Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105 Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105 Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105 Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105

صورة كبيرة :  Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: XF
إصدار الشهادات: TUV , ISO9001
رقم الموديل: ½ "(15 NB) إلى 48 بوصة (1200NB) في 150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل ، 2500 رطل
شروط الدفع والشحن:
الحد الأدنى لكمية: 100 قطعة
الأسعار: --
تفاصيل التغليف: لا تبخير أو تبخير الخشب الرقائقي / لوح خشبي أو علبة
وقت التسليم: 30 يوما - 40 يوما
شروط الدفع: L / C ، D / A ، D / P ، T / T
القدرة على العرض: 2000-3000 طن شهريا
اتصل

Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105

وصف
الكربون الصلب: ، S235JRG2، P245GH، P250GH، A105، SS400، SF440 ستانلس ستيل: F304 F304L F316 F316L
مقاس: 1/2 "NB TO 48" NB الضغط: 150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل ، 2500 رطل
المعالجة السطحية: زيت مضاد للصدأ ، طلاء شفاف / أصفر / أسود مضاد للصدأ ، زنك ، مجلفن بالغمس الساخن التعبئة: لا تبخير أو تبخير الخشب الرقائقي / لوح خشبي أو علبة
إستعمال: حقول النفط ، البحرية ، نظام المياه ، بناء السفن ، الغاز الطبيعي ، الطاقة الكهربائية ، مشاريع الأنابي
تسليط الضوء:

sch40 عنق لحام شفة

,

رقبة لحام شفة a105

,

شفة ansi wnrf

ANSI B16.5 فئة 150 شفة لحام عنق SCH40 أنبوب فولاذي A105 كربون فولاذ وشفة من الفولاذ المقاوم للصدأ SS304



ASME / ANSI B16.5.0يوفر

  • لحام العنق
  • الانزلاق
  • لحام المقبس
  • مترابطة
  • مفصل اللفة
  • أعمى

أبعاد شفة للأنابيب تتراوح من 1/2 "إلى 24" - في فئات تتراوح من 150 إلى 2500. لاحظ أن التصنيفات في خطوات ذات مصطلحات مثلASME فئة xxxأوAPI xxxx.

بشكل عام ، تحتاج إلى تحديد جدول (سمك) الأنبوب المتصل عندما يتم لحامه بعقب بالفلنجة.لا تتأثر الوصلات الملحومة والملولبة بسمك الجدار ويجب أن تتطلب فقط OD.

الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 150
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/4 3-3 / 8 4 1/2 0.62 2-1 / 4
1/2 3-1 / 2 4 1/2 0.62 2-3 / 8
3/4 3-7 / 8 4 1/2 0.62 2-3 / 4
1 4-1 / 4 4 1/2 0.62 3-1 / 8
1-1 / 4 4-5 / 8 4 1/2 0.62 3-1 / 2
1-1 / 2 5 4 1/2 0.62 3-7 / 8
2 6 4 5/8 0.75 4-3 / 4
2-1 / 2 7 4 5/8 0.75 5-1 / 2
3 7-1 / 2 4 5/8 0.75 6
3-1 / 2 8-1 / 2 8 5/8 0.75 7
4 9 8 5/8 0.75 7-1 / 2
5 10 8 3/4 0.88 8-1 / 2
6 11 8 3/4 0.88 9-1 / 2
8 13-1 / 2 8 3/4 0.88 11-3 / 4
10 16 12 7/8 1 14-1 / 4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3 / 4
16 23-1 / 2 16 1 1.12 21-1 / 4
18 25 16 1-1 / 8 1.25 22-3 / 4
20 27-1 / 2 20 1-1 / 8 1.25 25
24 32 20 1-1 / 4 1.38 29-1 / 2
  • 1 بوصة = 25.4 ملم
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 300
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/4 3-3 / 8 4 1/2 0.62 2-1 / 4
1/2 3-3 / 4 4 1/2 0.62 2-5 / 8
3/4 4-5 / 8 4 5/8 0.75 3-1 / 4
1 4-7 / 8 4 5/8 0.75 3-1 / 2
1-1 / 4 5-1 / 4 4 5/8 0.75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7 / 8
3 8-1 / 4 8 3/4 0.88 6-5 / 8
3-1 / 2 9 8 3/4 0.88 7-1 / 4
4 10 8 3/4 0.88 7-7 / 8
5 11 8 3/4 0.88 9-1 / 4
6 12-1 / 2 12 3/4 0.88 10-5 / 8
8 15 12 7/8 1 13
10 17-1 / 2 16 1 1.12 15-1 / 4
12 20-1 / 2 16 1-1 / 8 1.25 17-3 / 4
14 23 20 1-1 / 8 1.25 20-1 / 4
16 25-1 / 2 20 1-1 / 4 1.38 22-1 / 2
18 28 24 1-1 / 4 1.38 24-3 / 4
20 30-1 / 2 24 1-1 / 4 1.38 27
24 36 24 1-1 / 2 1.62 32
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 400
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/4 3-3 / 8 4 1/2 0.62 2-1 / 4
1/2 3-3 / 4 4 1/2 0.62 2-5 / 8
3/4 4-5 / 8 4 5/8 0.75 3-1 / 4
1 4-7 / 8 4 5/8 0.75 3-1 / 2
1-1 / 4 5-1 / 4 4 5/8 0.75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7 / 8
3 8-1 / 4 8 3/4 0.88 6-5 / 8
3-1 / 2 9 8 7/8 1 7-1 / 4
4 10 8 7/8 1 7-7 / 8
5 11 8 7/8 1 9-1 / 4
6 12-1 / 2 12 7/8 1 10-5 / 8
8 15 12 1 1.12 13
10 17-1 / 2 16 1-1 / 8 1.25 15-1 / 4
12 20-1 / 2 16 1-1 / 4 1.38 17-3 / 4
14 23 20 1-1 / 4 1.38 20-1 / 4
16 25-1 / 2 20 1-3 / 8 1.5 22-1 / 2
18 28 24 1-3 / 8 1.5 24-3 / 4
20 30-1 / 2 24 1-1 / 2 1.62 27
24 36 24 1-3 / 4 1.88 32
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 600
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/4 3-3 / 8 4 1/2 0.62 2-1 / 4
1/2 3-3 / 4 4 1/2 0.62 2-5 / 8
3/4 4-5 / 8 4 5/8 0.75 3-1 / 4
1 4-7 / 8 4 5/8 0.75 3-1 / 2
1-1 / 4 5-1 / 4 4 5/8 0.75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7 / 8
3 8-1 / 4 8 3/4 0.88 6-5 / 8
3-1 / 2 9 8 7/8 1 7-1 / 4
4 10-3 / 4 8 7/8 1 8-1 / 2
5 13 8 1 1.12 10-1 / 2
6 14 12 1 1.12 11-1 / 2
8 16-1 / 2 12 1-1 / 8 1.25 13-3 / 4
10 20 16 1-1 / 4 1.38 17
12 22 20 1-1 / 4 1.38 19-1 / 4
14 23-3 / 4 20 1-3 / 8 1.5 20-3 / 4
16 27 20 1-1 / 2 1.62 23-3 / 4
18 29-1 / 4 20 1-5 / 8 1.75 25-3 / 4
20 32 24 1-5 / 8 1.75 28-1 / 2
24 37 24 1-7 / 8 2 33
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 900
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/2 4-3 / 4 4 3/4 0.88 3-1 / 4
3/4 5-1 / 8 4 3/4 0.88 3-1 / 2
1 5-7 / 8 4 7/8 1 4
1-1 / 4 6-1 / 4 4 7/8 1 4-3 / 8
1-1 / 2 7 4 1 1.12 4-7 / 8
2 8-1 / 2 8 7/8 1 6-1 / 2
2-1 / 2 9-5 / 8 8 1 1.12 7-1 / 2
3 9-1 / 2 8 7/8 1 7-1 / 2
4 11-1 / 2 8 1-1 / 8 1.25 9-1 / 4
5 13-3 / 4 8 1-1 / 4 1.38 11
6 15 12 1-1 / 8 1.25 12-1 / 2
8 18-1 / 2 12 1-3 / 8 1.5 15-1 / 2
10 21-1 / 2 16 1-3 / 8 1.5 18-1 / 2
12 24 20 1-3 / 8 1.5 21
14 25-1 / 4 20 1-1 / 2 1.62 22
16 27-3 / 4 20 1-5 / 8 1.75 24-1 / 2
18 31 20 1-7 / 8 2 27
20 33-3 / 4 20 2 2.12 29-1 / 2
24 41 20 2-1 / 2 2.62 35-1 / 2
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 1500
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/2 4-3 / 4 4 3/4 0.88 3-1 / 4
3/4 5-1 / 8 4 3/4 0.88 3-1 / 2
1 5-7 / 8 4 7/8 1 4
1-1 / 4 6-1 / 4 4 7/8 1 4-3 / 8
1-1 / 2 7 4 1 1.12 4-7 / 8
2 8-1 / 2 8 7/8 1 6-1 / 2
2-1 / 2 9-5 / 8 8 1 1.12 7-1 / 2
3 10-1 / 2 8 1-1 / 8 1.25 8
4 12-1 / 4 8 1-1 / 4 1.38 9-1 / 2
5 14-3 / 4 8 1-1 / 2 1.62 11-1 / 2
6 15-1 / 2 12 1-3 / 8 1.5 12-1 / 2
8 19 12 1-5 / 8 1.75 15-1 / 2
10 23 12 1-7 / 8 2 19
12 26-1 / 2 16 2 2.12 22-1 / 2
14 29-1 / 2 16 2-1 / 4 2.38 25
16 32-1 / 2 16 2-1 / 2 2.62 27-3 / 4
18 36 16 2-3 / 4 2.88 30-1 / 2
20 38-3 / 4 16 3 3.12 32-3 / 4
24 46 16 3-1 / 2 3.62 39
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 2500
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/2 5-1 / 4 4 3/4 0.88 3-1 / 2
3/4 5-1 / 2 4 3/4 0.88 3-3 / 4
1 6-1 / 4 4 7/8 1 4-1 / 4
1-1 / 4 7-1 / 4 4 1 1.12 5-1 / 8
1-1 / 2 8 4 1-1 / 8 1.25 5-3 / 4
2 9-1 / 4 8 1 1.12 6-3 / 4
2-1 / 2 10-1 / 2 8 1-1 / 8 1.25 7-3 / 4
3 12 8 1-1 / 4 1.38 9
4 14 8 1-1 / 2 1.62 10-3 / 4
5 16-1 / 2 8 1-3 / 4 1.88 12-3 / 4
6 19 8 2 2.12 14-1 / 2
8 21-3 / 4 12 2 2.12 17-1 / 4
10 26-1 / 2 12 2-1 / 2 2.62 21-1 / 4
12 30 12 2-3 / 4 2.88 24-3 / 8

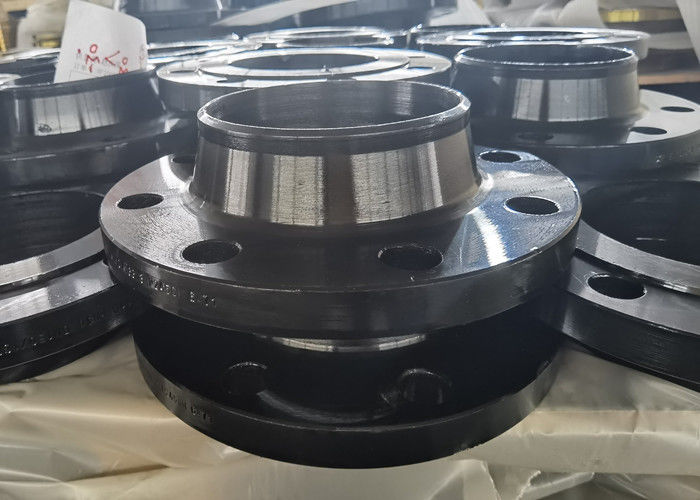

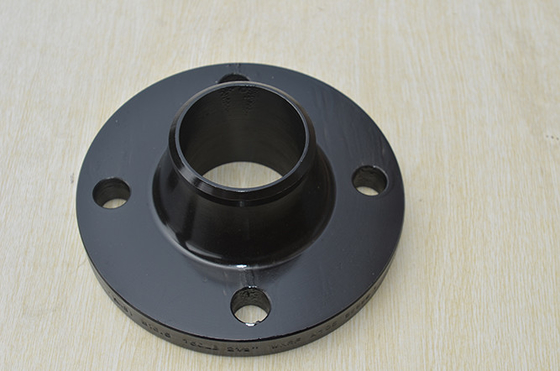

Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105 0Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105 1

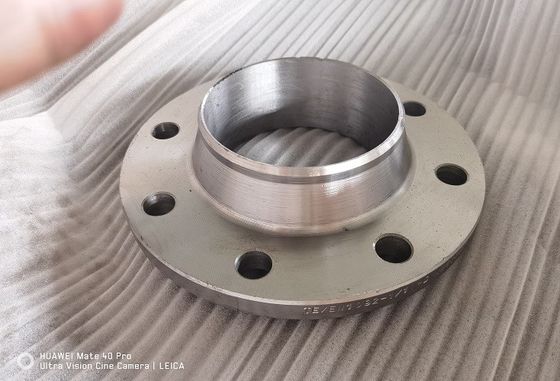

Ansi B16.5 Class 150 Flange Welding Neck Sch40 Pipe A105 2



بطاقة:

الكربون الصلب ANSI B16.5 Flange,

ANSI B16.5 B16.47 SORF FLANGE,

FLANGE Wnrf 150lbs 300lbs 316l
