600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة

600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة
600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة 600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة 600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة 600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة

صورة كبيرة :  600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: XF
إصدار الشهادات: TUV , ISO9001
رقم الموديل: ½ "(15 NB) إلى 48 بوصة (1200NB) في 150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل ، 2500 رطل
شروط الدفع والشحن:
الحد الأدنى لكمية: 100 قطعة
الأسعار: --

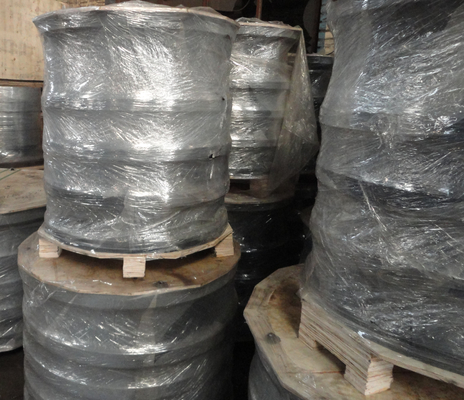

تفاصيل التغليف: لا تبخير أو تبخير الخشب الرقائقي / لوح خشبي أو علبة
وقت التسليم: 30 يوما - 40 يوما
شروط الدفع: L / C ، D / A ، D / P ، T / T
القدرة على العرض: 2000-3000 طن شهريا
اتصل

600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة

وصف
الكربون الصلب: ، S235JRG2، P245GH، P250GH، A105، SS400، SF440 ستانلس ستيل: F304 F304L F316 F316L
مقاس: 1/2 "NB TO 48" NB الضغط: 150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل ، 2500 رطل
المعالجة السطحية: زيت مضاد للصدأ ، طلاء شفاف / أصفر / أسود مضاد للصدأ ، زنك ، مجلفن بالغمس الساخن التعبئة: لا تبخير أو تبخير الخشب الرقائقي / لوح خشبي أو علبة
إستعمال: حقول النفط ، البحرية ، نظام المياه ، بناء السفن ، الغاز الطبيعي ، الطاقة الكهربائية ، مشاريع الأنابي
تسليط الضوء:

600 رطل من الفولاذ المقاوم للصدأ الانزلاق على الحافة

,

SS304L الفولاذ المقاوم للصدأ الانزلاق على الحافة

,

SS الانزلاق على الحافة مزورة

ANSI B16.5 كلاس 150 فلانشات انزلاق على A105 كاربون ستيل و SS304L الفولاذ المقاوم للصدأ فلانشة مزورة



ASME / ANSI B16.5.0يوفر

  • لحام العنق
  • الانزلاق
  • لحام المقبس
  • مترابطة
  • مفصل اللفة
  • أعمى

أبعاد شفة للأنابيب تتراوح من 1/2 "إلى 24" - في فئات تتراوح من 150 إلى 2500. لاحظ أن التصنيفات في خطوات ذات مصطلحات مثلASME فئة xxxأوAPI xxxx.

بشكل عام ، تحتاج إلى تحديد جدول (سمك) الأنبوب المتصل عندما يتم لحامه بعقب بالفلنجة.لا تتأثر الوصلات الملحومة والملولبة بسمك الجدار ويجب أن تتطلب فقط OD.

الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 150
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/4 3-3 / 8 4 1/2 0.62 2-1 / 4
1/2 3-1 / 2 4 1/2 0.62 2-3 / 8
3/4 3-7 / 8 4 1/2 0.62 2-3 / 4
1 4-1 / 4 4 1/2 0.62 3-1 / 8
1-1 / 4 4-5 / 8 4 1/2 0.62 3-1 / 2
1-1 / 2 5 4 1/2 0.62 3-7 / 8
2 6 4 5/8 0.75 4-3 / 4
2-1 / 2 7 4 5/8 0.75 5-1 / 2
3 7-1 / 2 4 5/8 0.75 6
3-1 / 2 8-1 / 2 8 5/8 0.75 7
4 9 8 5/8 0.75 7-1 / 2
5 10 8 3/4 0.88 8-1 / 2
6 11 8 3/4 0.88 9-1 / 2
8 13-1 / 2 8 3/4 0.88 11-3 / 4
10 16 12 7/8 1 14-1 / 4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3 / 4
16 23-1 / 2 16 1 1.12 21-1 / 4
18 25 16 1-1 / 8 1.25 22-3 / 4
20 27-1 / 2 20 1-1 / 8 1.25 25
24 32 20 1-1 / 4 1.38 29-1 / 2
  • 1 بوصة = 25.4 ملم
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 300
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/4 3-3 / 8 4 1/2 0.62 2-1 / 4
1/2 3-3 / 4 4 1/2 0.62 2-5 / 8
3/4 4-5 / 8 4 5/8 0.75 3-1 / 4
1 4-7 / 8 4 5/8 0.75 3-1 / 2
1-1 / 4 5-1 / 4 4 5/8 0.75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7 / 8
3 8-1 / 4 8 3/4 0.88 6-5 / 8
3-1 / 2 9 8 3/4 0.88 7-1 / 4
4 10 8 3/4 0.88 7-7 / 8
5 11 8 3/4 0.88 9-1 / 4
6 12-1 / 2 12 3/4 0.88 10-5 / 8
8 15 12 7/8 1 13
10 17-1 / 2 16 1 1.12 15-1 / 4
12 20-1 / 2 16 1-1 / 8 1.25 17-3 / 4
14 23 20 1-1 / 8 1.25 20-1 / 4
16 25-1 / 2 20 1-1 / 4 1.38 22-1 / 2
18 28 24 1-1 / 4 1.38 24-3 / 4
20 30-1 / 2 24 1-1 / 4 1.38 27
24 36 24 1-1 / 2 1.62 32
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 400
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/4 3-3 / 8 4 1/2 0.62 2-1 / 4
1/2 3-3 / 4 4 1/2 0.62 2-5 / 8
3/4 4-5 / 8 4 5/8 0.75 3-1 / 4
1 4-7 / 8 4 5/8 0.75 3-1 / 2
1-1 / 4 5-1 / 4 4 5/8 0.75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7 / 8
3 8-1 / 4 8 3/4 0.88 6-5 / 8
3-1 / 2 9 8 7/8 1 7-1 / 4
4 10 8 7/8 1 7-7 / 8
5 11 8 7/8 1 9-1 / 4
6 12-1 / 2 12 7/8 1 10-5 / 8
8 15 12 1 1.12 13
10 17-1 / 2 16 1-1 / 8 1.25 15-1 / 4
12 20-1 / 2 16 1-1 / 4 1.38 17-3 / 4
14 23 20 1-1 / 4 1.38 20-1 / 4
16 25-1 / 2 20 1-3 / 8 1.5 22-1 / 2
18 28 24 1-3 / 8 1.5 24-3 / 4
20 30-1 / 2 24 1-1 / 2 1.62 27
24 36 24 1-3 / 4 1.88 32
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 600
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/4 3-3 / 8 4 1/2 0.62 2-1 / 4
1/2 3-3 / 4 4 1/2 0.62 2-5 / 8
3/4 4-5 / 8 4 5/8 0.75 3-1 / 4
1 4-7 / 8 4 5/8 0.75 3-1 / 2
1-1 / 4 5-1 / 4 4 5/8 0.75 3-7 / 8
1-1 / 2 6-1 / 8 4 3/4 0.88 4-1 / 2
2 6-1 / 2 8 5/8 0.75 5
2-1 / 2 7-1 / 2 8 3/4 0.88 5-7 / 8
3 8-1 / 4 8 3/4 0.88 6-5 / 8
3-1 / 2 9 8 7/8 1 7-1 / 4
4 10-3 / 4 8 7/8 1 8-1 / 2
5 13 8 1 1.12 10-1 / 2
6 14 12 1 1.12 11-1 / 2
8 16-1 / 2 12 1-1 / 8 1.25 13-3 / 4
10 20 16 1-1 / 4 1.38 17
12 22 20 1-1 / 4 1.38 19-1 / 4
14 23-3 / 4 20 1-3 / 8 1.5 20-3 / 4
16 27 20 1-1 / 2 1.62 23-3 / 4
18 29-1 / 4 20 1-5 / 8 1.75 25-3 / 4
20 32 24 1-5 / 8 1.75 28-1 / 2
24 37 24 1-7 / 8 2 33
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 900
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/2 4-3 / 4 4 3/4 0.88 3-1 / 4
3/4 5-1 / 8 4 3/4 0.88 3-1 / 2
1 5-7 / 8 4 7/8 1 4
1-1 / 4 6-1 / 4 4 7/8 1 4-3 / 8
1-1 / 2 7 4 1 1.12 4-7 / 8
2 8-1 / 2 8 7/8 1 6-1 / 2
2-1 / 2 9-5 / 8 8 1 1.12 7-1 / 2
3 9-1 / 2 8 7/8 1 7-1 / 2
4 11-1 / 2 8 1-1 / 8 1.25 9-1 / 4
5 13-3 / 4 8 1-1 / 4 1.38 11
6 15 12 1-1 / 8 1.25 12-1 / 2
8 18-1 / 2 12 1-3 / 8 1.5 15-1 / 2
10 21-1 / 2 16 1-3 / 8 1.5 18-1 / 2
12 24 20 1-3 / 8 1.5 21
14 25-1 / 4 20 1-1 / 2 1.62 22
16 27-3 / 4 20 1-5 / 8 1.75 24-1 / 2
18 31 20 1-7 / 8 2 27
20 33-3 / 4 20 2 2.12 29-1 / 2
24 41 20 2-1 / 2 2.62 35-1 / 2
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 1500
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/2 4-3 / 4 4 3/4 0.88 3-1 / 4
3/4 5-1 / 8 4 3/4 0.88 3-1 / 2
1 5-7 / 8 4 7/8 1 4
1-1 / 4 6-1 / 4 4 7/8 1 4-3 / 8
1-1 / 2 7 4 1 1.12 4-7 / 8
2 8-1 / 2 8 7/8 1 6-1 / 2
2-1 / 2 9-5 / 8 8 1 1.12 7-1 / 2
3 10-1 / 2 8 1-1 / 8 1.25 8
4 12-1 / 4 8 1-1 / 4 1.38 9-1 / 2
5 14-3 / 4 8 1-1 / 2 1.62 11-1 / 2
6 15-1 / 2 12 1-3 / 8 1.5 12-1 / 2
8 19 12 1-5 / 8 1.75 15-1 / 2
10 23 12 1-7 / 8 2 19
12 26-1 / 2 16 2 2.12 22-1 / 2
14 29-1 / 2 16 2-1 / 4 2.38 25
16 32-1 / 2 16 2-1 / 2 2.62 27-3 / 4
18 36 16 2-3 / 4 2.88 30-1 / 2
20 38-3 / 4 16 3 3.12 32-3 / 4
24 46 16 3-1 / 2 3.62 39
الاسمي حجم الأنابيب
NPS
(بوصة)		 فئة 2500
قطر ال
شفة
(بوصة)		 لا.
من
البراغي		 قطر ال
البراغي
(بوصة)		 قطر ال
بولت هولز
(بوصة)		 بولت
دائرة
(بوصة)
1/2 5-1 / 4 4 3/4 0.88 3-1 / 2
3/4 5-1 / 2 4 3/4 0.88 3-3 / 4
1 6-1 / 4 4 7/8 1 4-1 / 4
1-1 / 4 7-1 / 4 4 1 1.12 5-1 / 8
1-1 / 2 8 4 1-1 / 8 1.25 5-3 / 4
2 9-1 / 4 8 1 1.12 6-3 / 4
2-1 / 2 10-1 / 2 8 1-1 / 8 1.25 7-3 / 4
3 12 8 1-1 / 4 1.38 9
4 14 8 1-1 / 2 1.62 10-3 / 4
5 16-1 / 2 8 1-3 / 4 1.88 12-3 / 4
6 19 8 2 2.12 14-1 / 2
8 21-3 / 4 12 2 2.12 17-1 / 4
10 26-1 / 2 12 2-1 / 2 2.62 21-1 / 4
12 30 12 2-3 / 4 2.88 24-3 / 8



600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة 0600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة 1600 رطل Ss304l الفولاذ المقاوم للصدأ الانزلاق على شفة مزورة 2
