PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1

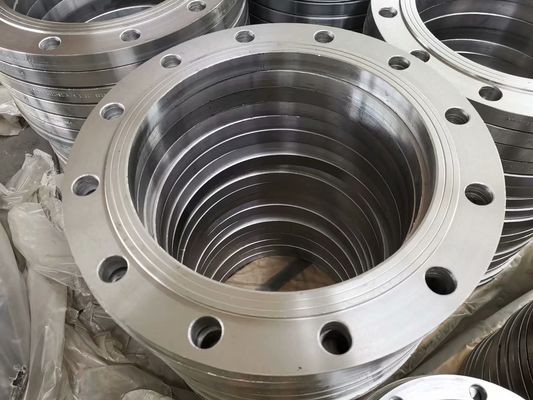

صورة كبيرة : PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XF
إصدار الشهادات:	TUV ISO
رقم الموديل:	<i>TYPE1(Plate Flanges);</i> <b>TYPE1 (حواف اللوحة) ؛</b> <i>TYPE2(Loose Plate Flanges);</i> <b>TYPE

شروط الدفع والشحن:

الحد الأدنى لكمية:	100 قطعة
الأسعار:	-
تفاصيل التغليف:	لا تبخير أو تبخير الخشب الرقائقي / لوح خشبي أو علبة
وقت التسليم:	30 يوما
شروط الدفع:	L / C ، D / A ، D / P ، T / T
القدرة على العرض:	2000-3000 طن شهريا

اتصل

PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1

وصف

مادة:	S235JRG2 ، P235GH ، P245GH ، P250GH ، P265GH ، P280GH ، A105 ، RST37.2 ، C22.8	بحجم:	DN15-DN2000
ضغط:	PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN64 ، PN100 ، PN160	المعالجة السطحية:	زيت مضاد للصدأ ، أصفر ، طلاء أسود ، زنك ، مغلفن بالغمس الساخن
وجه الختم:	وجه مرتفع ، وجه مسطح ، RTJ	إستعمال:	حقول النفط ، البحرية ، نظام المياه ، بناء السفن ، الغاز الطبيعي ، الطاقة الكهربائية ، مشاريع الأنابي
تسليط الضوء:	pn6 شفة din en 1092 1 , dn15 الكربون الصلب مزورة شفة , pn6 الكربون الصلب مزورة شفة

شفة مزورة من الفولاذ الكربوني EN1092-1

PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160 DN15-DN2000

نوع شفة:

01 (شفة الانزلاق على اللوح من أجل الوتد) ؛

02 (فلنجة صفيحة مفكوكة مع طوق لوحي ملحوم) ؛

04 (حواف صفيحة فضفاضة مع طوق عنق ملحوم) ؛

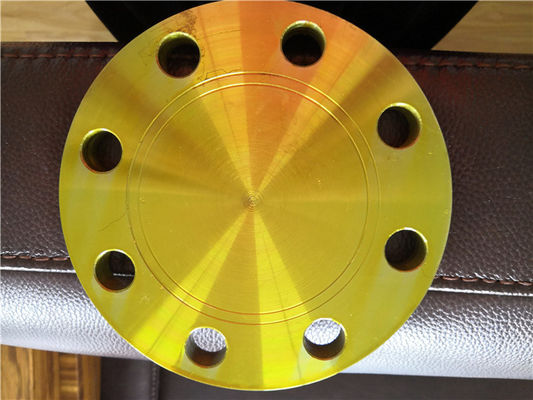

05 (شفة أعمى فارغة)

11 (شفة عنق اللحام برقبة اللحام)

12 (الشفاه الملولبة المفروشة)

13 (الشفاه الملولبة المفروشة)

21 (الشفاه المتكاملة)

32 (اللحام على الياقات plte)

33 (نهايات الأنابيب ملفوفة)

34 (أطواق اللحام العنق)

نوع تواجه شفة:

النوع أ: وجه مسطح ؛النوع ب: وجه مرتفع ؛اكتب C: وجه اللسان.النوع D: وجه مخدد ؛

النوع E: حنفية ؛النوع F: العطلة ؛اكتب G: O حلقة عطلة ؛اكتب H: أخدود حلقة

أبعاد شفة EN 1092-1 PN6

النوع 01: شفة صفيحة (انزلاقية) للحام	النوع 13: شفة مترابطة
النوع 02: شفة لوحة فضفاضة مع ياقة لوحة ملحومة	النوع 21: شفة متكاملة
النوع 04: شفة صفيحة فضفاضة مع ياقة ملحومة برقبة	النوع 32: أطواق لوحة ملحومة
النوع 05: شفة فارغة (أعمى)	النوع 33: ينتهي الأنبوب الملفوف
النوع 11: شفة ملحومة برقبة	النوع 34: الياقات ملحومة الرقبة
النوع 12: شفة انزلاقية مفصلية للحام

D: القطر الخارجي
K: قطر دائرة الترباس
L: قطر بولت هول

ج: القطر الخارجي للرقبة
E: شطب
F: سمك الياقة

G max: قطر الكتفين
R: نصف قطر الزاوية
N: قطر العنق
S: سماكة العنق (القيمة المفضلة)

DN	أبعاد التزاوج					أ	قطر تتحمل			سمك شفة				ه	F	جي ماكس	طول			رقبه أقطار			ص	س
	د	ك	إل	البراغي			قطر تتحمل			سمك شفة							طول			رقبه أقطار
	د	ك	إل	رقم	بحجم		ب 1	B2	ب 3	C1	C2	ج 3	ج 4				H1	H2	H3	N1	N2	N3
	نوع شفة
	01 ، 02 ، 05 ، 11 ، 12 ، 13 ، 21					11 21 * 34	01 12 32	02	04	01 02 04	11 12 13	21	05	02 04	32 34	05	12	11 34	11 34	11 34	12	21	11 12 21	11 34
10	أبعاد PN 40
15
20
25
32
40
50	أبعاد PN 16
65
80
100
125
150
200	340	295	22	8	م 20	219.1	221.5	226	240	24	24	24	24	6	20	190	44	62	16	234	246	246	10	5.9
250	395	350	22	12	م 20	273	276.5	218	294	26	26	26	26	8	22	235	46	68	16	292	298	298	12	6.3
300	445	400	22	12	م 20	323.9	327.5	333	348	26	26	26	26	8	22	285	46	68	16	342	350	348	12	7.1
350	505	460	22	16	م 20	335.6	359.5	365	400	28	26	26	26	8	22	330	53	68	16	385	400	408	12	7.1
400	565	515	26	16	مسييه 24	406.4	411	416	450	32	26	26	26	8	24	380	57	72	16	440	456	456	12	7.1
450	615	565	26	20	مسييه 24	457	462	467	498	36	28	28	28	8	24	425	63	72	16	488	502	502	12	7.1
500	670	620	26	20	مسييه 24	508	513.5	519	550	38	28	28	28	8	26	475	67	75	16	542	559	559	12	7.1
600	780	725	30	20	مسييه 27	610	616.5	622	650	42	34	34	34	8	26	575	75	80	18	642	658	658	12	7.1
700	895	840	30	24	مسييه 27	711.1					30	34	38			670		80	18	746		772	12	8
800	1015	950	33	24	مسييه 30	813					32	36	42			770		90	18	850		876	12	8
900	1115	1050	33	28	مسييه 30	914					34	38	46			860		95	20	950		976	12	10
1000	1230	1160	36	28	مسييه 33	1016					34	38	52			960		95	20	1052		1080	16	10
1200	1455	1380	39	32	مسييه 36	1219					38	44	60			1160		115	25	1256		1292	16	11
1400	1675	1590	42	36	مسييه 39	1422					42	48				1346		120	25	1460		1496	16	12
1600	1915	1820	48	40	مسييه 45	1626					46	52				1546		130	25	4666		1712	16	14
1800	2115	2020	48	44	مسييه 45	1829					50	56				1746		140	30	4868		1910	16	15
2000	2325	2230	48	48	مسييه 45	2032					54	60				1950		150	30	2072		2120	16	16
2200	2550	2440	56	52	مسييه 52	2235					58							160	35	2275			18	18
2400	2760	2650	56	56	مسييه 52	2438					62							170	35	2478			18	20
2600	2960	2850	56	60	مسييه 52	2620					66							180	40	2680			18	20
2800	3180	3070	56	64	مسييه 52	2820					70							190	40	2882			18	22
3000	3405	3290	62	68	مسييه 56	3020					75							200	45	3085			18	24

* بالنسبة للفلنجات من النوع 21 ، فإن قطر المحور الخارجي يتوافق تقريبًا مع قطر الأنبوب الخارجي.
ملحوظة : ينطبق تصنيف p / t من EN 1092-1 فقط على أنواع الفلنجات 05 و 11 و 12 و 13 و 21 ذات الأحجام الاسمية التي تصل إلى DN 600 وتشمل تصنيف p / t لجميع الفلنجات الأخرى يجب الاتفاق عليها بين الشركة المصنعة و المشتري.

أبعاد شفة EN 1092-1 PN16

DN	أبعاد التزاوج					أ	قطر تتحمل			سمك شفة				ه	F	جي ماكس	طول			رقبه أقطار			ص	س
	د	ك	إل	البراغي			قطر تتحمل			سمك شفة							طول			رقبه أقطار
	د	ك	إل	رقم	بحجم		ب 1	B2	ب 3	C1	C2	ج 3	ج 4				H1	H2	H3	N1	N2	N3
	نوع شفة
	01 ، 02 ، 05 ، 11 ، 12 ، 21					11 21 * 34	01 12 32	02	04	01 02 04	11 12 13	21	05	02 04	32 34	05	12 13	11 34	11 34	11 34	12 13	21	11 12 13 21	11 34
10	أبعاد PN 40
15
20
25
32
40
50	165	125	18	4	م 16	60.3	61.5	65	77	19	18	18	18	5	16		28	45	8	74	84	84	5	2.9
65	185	145	18	**	م 16	76.1	77.5	81	96	20	18	18	18	6	16	55	32	45	10	92	104	104	6	2.9
80	200	160	18	8	م 16	88.9	90.5	94	108	20	20	20	20	6	16	70	34	50	10	105	118	120	6	3.2
100	220	180	18	8	م 16	114.3	116	120	134	22	20	20	20	6	18	90	40	52	12	131	140	140	8	3.6
125	250	210	18	8	م 16	139.7	141.5	145	162	22	22	22	22	6	18	115	44	55	12	156	168	170	8	4
150	285	240	18	8	م 20	168.3	170.5	174	188	24	22	22	22	6	20	140	44	55	12	184	195	190	10	4.5
200	340	295	22	12	م 20	219.1	221.5	226	240	26	24	24	24	6	20	190	44	62	16	235	246	246	10	5.9
250	405	355	26	12	مسييه 24	273	276.5	281	294	29	26	26	26	8	22	235	46	70	16	292	298	296	12	6.3
300	460	410	26	12	مسييه 24	323.9	327.5	333	348	32	28	28	28	8	24	285	46	78	16	344	350	350	12	7.1
350	520	470	26	16	مسييه 24	355.6	359.5	365	400	35	30	30	30	8	26	330	57	82	16	390	400	410	12	8
400	580	525	30	16	مسييه 27	406.4	411	416	454	38	32	32	32	8	28	380	63	85	16	445	456	458	12	8
450	640	585	30	20	مسييه 27	457	462	467	500	42	40	40	40	8	30	425	68	87	16	490	502	516	12	8
500	715	650	33	20	مسييه 30	508	513.5	519	556	46	44	44	44	8	32	475	73	90	16	548	559	576	12	8
600	840	770	36	20	مسييه 33	610	616.5	622	660	52	54	54	54	8	32	575	83	95	18	652	658	690	12	8.8
700	910	840	36	24	مسييه 33	711.1					36	42	48			670	83	100	18	755	760	760	12	8.8
800	1025	950	39	24	مسييه 36	813					38	42	52			770	90	105	20	855	864	862	12	10
900	1125	1050	39	28	مسييه 36	914					40	44	58			860	94	110	20	955	968	962	12	10
1000	1255	1170	42	28	مسييه 39	1016					42	46	64			960	100	120	22	1058	1072	1076	16	10
1200	1485	1390	48	32	مسييه 45	1219					48	52	76			1160		130	30	1262		1282	16	12.5
1400	1685	1590	48	36	مسييه 45	1422					52	58				1346		145	30	1465		1482	16	14.2
1600	1930	1820	56	40	مسييه 52	1626					58	64				1546		160	35	1668		1696	16	16
1800	2130	2020	56	44	مسييه 52	1829					62	68				1746		170	35	1870		1896	16	17.5
2000	2345	2230	62	48	مسييه 56	2032					66	70				1950		180	40	2072		2100	16	20

* بالنسبة للفلنجات من النوع 21 ، فإن قطر المحور الخارجي يتوافق تقريبًا مع قطر الأنبوب الخارجي.

ملحوظة: تصنيف p / t من EN 1092-1 ينطبق فقط على نوع الفلنجة 05 و 11 و 12 و 13 و 21 ذات الأحجام الاسمية التي تصل إلى DN 600 بما في ذلك. يجب الاتفاق على تصنيف p / t لجميع الفلنجات الأخرى بين الصانع والمشتري.

أبعاد شفة EN 1092-1 PN25

DN	أبعاد التزاوج					أ	قطر تتحمل			سمك شفة				ه	F	جي ماكس	طول			رقبه أقطار			ص	س
	د	ك	إل	البراغي			قطر تتحمل			سمك شفة							طول			رقبه أقطار
	د	ك	إل	رقم	بحجم		ب 1	B2	ب 3	C1	C2	ج 3	ج 4				H1	H2	H3	N1	N2	N3
	نوع شفة
	01 ، 02 ، 05 ، 11 ، 12 ، 21					11 21 * 34	01 12 32	02	04	01 02 04	11 12 13	21	05	02 04	32 34	05	12 13	11 34	11 34	11 34	12 13	21	11 12 13 21	11 34
10	أبعاد PN 40
15
20
25
32
40
50
65
80
100
125
150
200	360	310	26	12	مسييه 24	219.1	221.5	226	250	32	30	30	30	6	26	190	52	80	16	244	256	252	10	6.3
250	425	370	30	12	مسييه 27	273.5	276.5	281	302	35	32	32	32	8	26	235	60	88	18	298	310	304	12	7.1
300	485	430	30	16	مسييه 27	323.9	327.5	333	356	38	34	34	34	8	28	285	67	92	18	352	364	364	12	8
350	555	490	33	16	مسييه 30	355.6	359.5	365	408	42	38	38	38	8	32	332	72	100	20	398	418	418	12	8
400	620	550	36	16	مسييه 33	406.4	411	416	462	46	40	40	40	8	34	380	78	110	20	452	472	472	12	8.8
450	670	600	36	20	مسييه 33	457	462	467	510	50	46	46	46	8	36	425	84	110	20	500	520	520	12	8.8
500	730	660	36	20	مسييه 33	508	513.5	519	568	56	48	48	48	8	38	475	90	125	20	558	580	580	12	10
600	845	770	39	20	مسييه 36	610	616.5	622	670	68	58	58	58	8	40	575	100	125	20	660	684	684	12	11
700	960	875	42	24	مسييه 39	711	-	-	-	-	46	50	-	-	-	-	-	125	20	760	-	780	12	12.5
800	1085	990	48	24	مسييه 45	813	-	-	-	-	50	54	-	-	-	-	-	135	22	864	-	882	12	14.2
900	1158	1090	48	28	مسييه 45	914	-	-	-	-	54	58	-	-	-	-	-	145	24	968	-	982	12	16
1000	1320	1210	56	28	مسييه 52	1016	-	-	-	-	58	62	-	-	-	-	-	155	24	1070	-	1086	16	17.5
1200	1530	1420	56	32	مسييه 52	1219	-	-	-	-	-	70	-	-	-	-	-	-	-	-	-	1296	18	-
1400	1755	1640	62	36	مسييه 56	1422	-	-	-	-	-	76	-	-	-	-	-	-	-	-	-	1508	18	-
1600	1975	1860	62	40	مسييه 56	1626	-	-	-	-	-	84	-	-	-	-	-	-	-	-	-	1726	20	-
1800	2195	2070	70	44	م 64	1829	-	-	-	-	-	90	-	-	-	-	-	-	-	-	-	1920	20	-
2000	2425	2300	70	48	م 64	2032	-	-	-	-	-	96	-	-	-	-	-	-	-	-	-	2150	20	-

أبعاد شفة EN 1092-1 PN40

DN	أبعاد التزاوج					أ	قطر تتحمل			سمك شفة				ه	F	جي ماكس	طول			رقبه أقطار			ص	س
	د	ك	إل	البراغي			قطر تتحمل			سمك شفة							طول			رقبه أقطار
	د	ك	إل	رقم	بحجم		ب 1	B2	ب 3	C1	C2	ج 3	ج 4				H1	H2	H3	N1	N2	N3
	نوع شفة
	01 ، 02 ، 05 ، 11 ، 12 ، 21					11 21 * 34	01 12 32	02	04	01 02 04	11 12 13	21	05	02 04	32 34	05	12 13	11 34	11 34	11 34	12 13	21	11 12 13 21	11 34
10	90	60	14	4	م 12	17.2	18	21	31	14	16		16	3	12	-	22	35	6	28	30	28	4	1.8
15	95	65	14	4	م 12	21.3	22	25	35	14	16		16	3	12	-	22	38	6	32	35	32	4	2
20	105	75	14	4	م 12	26.9	27.5	31	42	16	18		18	4	14	-	26	40	6	40	45	40	4	2.3
25	115	85	14	4	م 12	33.7	34.5	38	49	16	18		18	4	14	-	28	40	6	46	52	52	4	2.6
32	140	100	18	4	م 16	42.4	43.5	47	59	18	18		18	5	14	-	30	42	6	56	60	60	6	2.6
40	150	110	18	4	م 16	48.3	49.5	53	67	18	18		18	5	14	-	32	45	7	64	70	70	6	2.6
50	165	125	18	4	م 16	60.3	61.5	65	77	20	20		20	5	16	-	34	48	8	75	84	84	6	2.9
65	185	145	18	8	م 16	76.1	77.5	81	96	22	22		22	6	16	55	38	52	10	90	104	104	6	2.9
80	200	160	18	8	م 16	88.9	90.5	94	114	24	24		24	6	18	70	40	58	12	105	118	120	8	3.2
100	235	190	22	8	م 20	114.3	116	120	138	26	24		24	6	20	90	44	65	12	134	145	142	8	3.6
125	270	220	26	8	مسييه 24	139.7	141.5	145	166	28	26		26	6	22	115	48	68	12	162	170	162	8	4
150	300	250	26	8	مسييه 24	168.3	170.5	174	194	30	28		28	6	24	140	52	75	12	192	200	192	10	4.5
200	375	320	30	12	مسييه 27	219.1	221.5	226	250	36	34		36	6	28	190	52	88	16	244	260	254	10	6.3
250	450	385	33	12	مسييه 30	273	276.5	281	312	42	38		38	8	30	235	60	105	18	306	312	312	12	7.1
300	515	450	33	16	مسييه 30	323.9	327.5	333	368	48	42		42	8	34	285	67	115	18	362	380	378	12	8
350	580	510	36	16	مسييه 33	355.6	359.5	365	418	54	46		46	8	36	330	72	125	20	408	424	432	12	8.8
400	660	585	39	16	مسييه 36	406.4	411	416	472	60	50		50	8	42	380	78	135	20	462	478	498	12	11
450	685	610	39	20	مسييه 36	457	462	467	510	66	57		57	8	46	425	84	135	20	500	522	522	12	12.5
500	755	670	42	20	مسييه 39	508	513.5	519	572	72	57		57	8	50	475	90	140	20	562	576	576	12	14.2
600	890	795	48	20	مسييه 45	610	616.5	622	676	84	72		72	8	54	575	100	150	20	666	686	686	12	16

EN 1092-1 PN 63 أبعاد الفلنجة

DN	أبعاد التزاوج					أ	قطر تتحمل			سمك شفة				ه	F	جي ماكس	طول			رقبه أقطار			ص	س
	د	ك	إل	البراغي			قطر تتحمل			سمك شفة							طول			رقبه أقطار
	د	ك	إل	رقم	بحجم		ب 1	B2	ب 3	C1	C2	ج 3	ج 4				H1	H2	H3	N1	N2	N3
	نوع شفة
	01 ، 05 ، 11 ، 12 ، 13 ، 21					11 21 *	01 12	-	-	01	11 12 13	21	05	-	-	05	12 13	11	11	11	12 13	21	11 12 13 21	11
10	أبعاد PN 100
15
20
25
32
40
50	180	135	22	4	م 20	60.3	61.5	-	-	26	26	26	26	-	-	-	36	62	10	82	90	90	6	2.9
65	205	160	22	8	م 20	76.1	77.5	-	-	26	26	26	26	-	-	45	40	68	12	98	112	105	6	3.2
80	215	170	22	8	م 20	88.9	90.5	-	-	30	28	28	28	-	-	60	44	72	12	112	125	122	8	3.6
100	250	200	26	8	مسييه 24	114.3	116	-	-	32	30	30	30	-	-	80	52	78	12	138	152	146	8	4
125	295	240	30	8	مسييه 27	139.7	141.5	-	-	34	34	34	34	-	-	105	56	88	12	168	185	177	8	4.5
150	345	280	33	8	مسييه 30	168.3	170.5	-	-	36	36	36	36	-	-	130	60	95	12	202	215	204	10	5.6
200	415	345	36	12	مسييه 33	219.1	221.5	-	-	46	42	42	42	-	-	180	-	110	16	256	-	264	10	7.1
250	470	400	36	12	مسييه 33	273	276.5	-	-	54	46	46	46	-	-	220	-	125	18	316	-	320	12	8.8
300	530	460	36	16	مسييه 33	323.9	327.5	-	-	62	52	52	52	-	-	270	-	140	18	372	-	378	12	11
350	600	525	39	16	مسييه 36	355.6	359.5	-	-	72	56	56	56	-	-	310	-	150	20	420	-	434	12	12.5
400	670	585	42	16	مسييه 39	406.4	411	-	-	78	60	60	60	-	-	360	-	160	20	475	-	490	12	14.2
500	800	705	48	20	مسييه 45	-	-	-	-	-	-	68	-	-	-	-	-	-	-	-	-	602	12	-
600	930	820	56	20	مسييه 52	-	-	-	-	-	-	76	-	-	-	-	-	-	-	-	-	714	15	-
700	1045	935	56	24	مسييه 52	-	-	-	-	-	-	84	-	-	-	-	-	-	-	-	-	826	15	-
800	1165	1050	62	24	مسييه 56	-	-	-	-	-	-	92	-	-	-	-	-	-	-	-	-	938	18	-
900	1285	1170	62	28	مسييه 56	-	-	-	-	-	-	98	-	-	-	-	-	-	-	-	-	1048	18	-
1000	1415	1290	70	28	م 64	-	-	-	-	-	-	108	-	-	-	-	-	-	-	-	-	1162	18	-
1200	1665	1530	78	32	مسييه 72	-	-	-	-	-	-	126	-	-	-	-	-	-	-	-	-	1390	18	-

EN 1092-1 PN 100 أبعاد الفلنجة

DN	أبعاد التزاوج					أ	قطر تتحمل			سمك شفة				ه	F	جي ماكس	طول			رقبه أقطار			ص	س
	د	ك	إل	البراغي			قطر تتحمل			سمك شفة							طول			رقبه أقطار
	د	ك	إل	رقم	بحجم		ب 1	B2	ب 3	C1	C2	ج 3	ج 4				H1	H2	H3	N1	N2	N3
	نوع شفة
	01 ، 05 ، 11 ، 12 ، 21					11 21 *	01 12	-	-	01	11 12 13	21	05	-	-	05	12 13	11	11	11	12 13	21	11 12 13 21	11
10	100	70	14	4	م 12	17.2	18	-	-	20	20	20	20	-	-	-	28	45	6	32	40	40	4	1.8
15	105	75	14	4	م 12	21.3	22	-	-	20	20	20	20	-	-	-	28	45	6	34	43	45	4	2
20	130	90	18	4	م 16	26.9	27.5	-	-	22	22	22	22	-	-	-	30	48	8	42	52	50	4	2.6
25	140	100	18	4	م 16	33.7	34.5	-	-	24	24	24	24	-	-	-	32	58	8	52	60	61	4	2.6
32	155	110	22	4	م 20	42.4	43.5	-	-	24	24	26	24	-	-	-	32	60	8	62	68	68	6	2.9
40	170	125	22	4	م 20	48.3	49.5	-	-	26	26	28	26	-	-	-	34	62	10	70	80	82	6	2.9
50	195	145	26	4	مسييه 24	60.3	61.3	-	-	28	28	30	28	-	-	-	36	68	10	90	95	96	6	3.2
65	220	170	26	8	مسييه 24	76.1	77.5	-	-	30	30	34	30	-	-	45	40	76	12	108	118	118	6	3.6
80	230	180	26	8	مسييه 24	88.9	90.5	-	-	34	32	36	32	-	-	60	44	78	12	120	130	128	8	4
100	265	210	30	8	مسييه 27	114.3	116	-	-	36	36	40	36	-	-	80	52	90	12	150	158	150	8	5
125	315	250	33	8	مسييه 30	139.7	141.5	-	-	42	40	40	40	-	-	105	56	105	12	180	188	185	8	6.3
150	355	290	33	12	مسييه 30	168.3	170.5	-	-	48	44	44	44	-	-	130	60	115	12	210	225	216	10	7.1
200	430	360	36	12	مسييه 33	219.1	221.5	-	-	60	52	52	52	-	-	180	-	130	16	278	-	278	10	10
250	505	430	39	12	مسييه 36	273	276.5	-	-	72	60	60	60	-	-	210	-	157	18	340	-	340	12	12.5
300	585	500	42	16	مسييه 39	323.9	327.5	-	-	84	68	68	68	-	-	260	-	170	18	400	-	407	12	14.2
350	655	560	48	16	مسييه 45	355.6	359.5	-	-	95	74	74	74	-	-	300	-	189	20	460	-	460	12	16
400	715	620	48	16	مسييه 45	406.4	411	-	-	406	-	78	-	-	-	-	-	-	-	-	-	518		-
500	870	760	56	20	مسييه 52	508	543.5	-	-	128	-	94	-	-	-	-	-	-	-	-	-	630		-

EN 1092-1 PN 160 أبعاد الفلنجة

النوع 01: حواف صفيحة (انزلاقية) للحام	النوع 13: الشفاه المترابطة
النوع 02: حواف صفيحة فضفاضة مع ياقة لوحة ملحومة	النوع 21: الشفاه لا يتجزأ
النوع 04: حواف صفيحة فضفاضة مع ياقة ملحومة برقبة	النوع 32: أطواق لوحة ملحومة
النوع 05: حواف فارغة (عمياء)	النوع 33: ينتهي الأنبوب الملفوف
النوع 11: الشفاه الملحومة العنق	النوع 34: الياقات ملحومة الرقبة
النوع 12: حواف انزلاقية للحام

D: القطر الخارجي
K: قطر دائرة الترباس
L: قطر بولت هول

ج: القطر الخارجي للرقبة
E: شطب
F: سمك الياقة

G max: قطر الكتفين
R: نصف قطر الزاوية
N: قطر العنق
S: سماكة العنق (القيمة المفضلة)

DN	أبعاد التزاوج					أ	سمك شفة		طول		رقبه أقطار		R1		س
	د	ك	إل	البراغي			سمك شفة		طول		رقبه أقطار
	د	ك	إل	رقم	بحجم		C2	ج 3	H2	H3	N1	N3
	نوع شفة
	11 ، 21					11 21 *	11	21	11	11	11	21	11	21	11
10	100	70	14	4	م 12	17.2	20	20	45	6	32	40	4	4	2.0
15	105	75	14	4	م 12	21.3	20	20	45	6	34	45	4	4	2.0
25	140	100	18	4	م 16	33.7	24	24	58	8	52	61	4	4	2.9
40	170	125	22	4	م 20	48.3	28	28	64	10	70	82	6	4	3.6
50	195	145	26	4	مسييه 24	60.3	30	30	75	10	90	96	6	4	4.0
65	220	170	26	8	مسييه 24	76.1	34	34	82	12	108	118	6	5	5.0
80	230	180	26	8	مسييه 24	88.9	36	36	86	12	120	128	8	5	6.3
100	265	210	30	8	مسييه 27	114.3	40	40	100	12	150	150	8	5	8.0
125	315	250	33	8	مسييه 30	139.7	44	44	115	14	180	184	8	6	10.0
150	355	290	33	12	مسييه 30	168.3	50	50	128	14	210	224	10	6	12.5
200	430	360	36	12	مسييه 33	219.1	60	60	140	16	278	288	10	8	16.0
250	515	430	42	12	مسييه 39	273.0	68	68	155	18	340	346	12	8	20.0
300	585	500	42	16	مسييه 39	323.9	78	78	175	18	400	414	12	10	22.2

* بالنسبة للفلنجات من النوع 21 ، فإن قطر المحور الخارجي يتوافق تقريبًا مع قطر الأنبوب الخارجي.

EN 1092-1 PN 250 أبعاد الفلنجات

النوع 01: حواف صفيحة (انزلاقية) للحام	النوع 13: الشفاه المترابطة
النوع 02: حواف صفيحة فضفاضة مع ياقة لوحة ملحومة	النوع 21: الشفاه لا يتجزأ
النوع 04: حواف صفيحة فضفاضة مع ياقة ملحومة برقبة	النوع 32: أطواق لوحة ملحومة
النوع 05: حواف فارغة (عمياء)	النوع 33: ينتهي الأنبوب الملفوف
النوع 11: الشفاه الملحومة العنق	النوع 34: الياقات ملحومة الرقبة
النوع 12: حواف انزلاقية للحام

D: القطر الخارجي
K: قطر دائرة الترباس
L: قطر بولت هول

ج: القطر الخارجي للرقبة
E: شطب
F: سمك الياقة

G max: قطر الكتفين
R: نصف قطر الزاوية
N: قطر العنق
S: سماكة العنق (القيمة المفضلة)

DN	أبعاد التزاوج					أ	سمك شفة		طول		رقبه أقطار		R1		س
	د	ك	إل	البراغي			سمك شفة		طول		رقبه أقطار
	د	ك	إل	رقم	بحجم		C2	ج 3	H2	H3	N1	N3
	نوع شفة
	11 ، 21					11 21 *	11	21	11	11	11	21	11	21	11
10	125	85	18	4	م 16	-	-	24	-	-	-	46	-	4	-
15	130	90	18	4	م 16	21.3	26	26	60	6	48	52	4	4	2.6
25	150	105	22	4	م 20	33.7	28	28	65	8	60	63	4	4	3.6
40	185	135	26	4	مسييه 24	48.3	34	34	80	10	80	90	6	4	5.0
50	200	150	26	4	مسييه 24	60.3	38	38	85	10	84	102	6	5	6.3
65	230	180	26	8	مسييه 24	76.1	42	42	95	12	95	125	6	5	8.0
80	255	200	30	8	مسييه 27	101.6	46	46	102	12	136	142	8	5	11.0
100	300	235	33	8	مسييه 30	127.0	54	54	120	14	164	168	8	6	14.2
125	340	275	33	8	مسييه 30	152.4	60	60	140	16	200	207	8	6	16.0
150	390	320	36	12	مسييه 33	177.8	68	68	160	18	240	246	10	8	17.5
200	485	400	42	12	مسييه 39	244.5	82	82	1900	25	305	314	10	8	25.0
250	585	490	48	16	مسييه 45	298.5	100	100	215	30	385	394	12	10	32.0
300	690	590	52	16	مسييه 48	-	-	120	-	-	-	480	-	10	-

* بالنسبة للفلنجات من النوع 21 ، يتوافق قطر المحور الخارجي تقريبًا مع قطر الأنبوب الخارجي.

* للفلنجات نوع 21

* بالنسبة للفلنجات من النوع 11 ، استخدم الفلنجات PN 320

EN 1092-1 PN 400 أبعاد الفلنجة

النوع 01: حواف صفيحة (انزلاقية) للحام	النوع 13: الشفاه المترابطة
النوع 02: حواف صفيحة فضفاضة مع ياقة لوحة ملحومة	النوع 21: الشفاه لا يتجزأ
النوع 04: حواف صفيحة فضفاضة مع ياقة ملحومة برقبة	النوع 32: أطواق لوحة ملحومة
النوع 05: حواف فارغة (عمياء)	النوع 33: ينتهي الأنبوب الملفوف
النوع 11: الشفاه الملحومة العنق	النوع 34: الياقات ملحومة الرقبة
النوع 12: حواف انزلاقية للحام

D: القطر الخارجي
K: قطر دائرة الترباس
L: قطر بولت هول

ج: القطر الخارجي للرقبة
E: شطب
F: سمك الياقة

G max: قطر الكتفين
R: نصف قطر الزاوية
N: قطر العنق
S: سماكة العنق (القيمة المفضلة)

DN	أبعاد التزاوج					أ	سمك شفة		طول		رقبه أقطار		R1		س
	د	ك	إل	البراغي			سمك شفة		طول		رقبه أقطار
	د	ك	إل	رقم	بحجم		C2	ج 3	H2	H3	N1	N3
	نوع شفة
	11 ، 21					11 21 *	11	21	11	11	11	21	11	21	11
10	125	85	18	4	م 16	17.2	28	28	65	8	48	48	4	4	3.6
15	145	100	22	4	م 20	26.9	30	30	68	8	56	57	4	4	5.0
25	180	130	26	4	مسييه 24	42.4	38	38	90	10	82	81	4	5	7.1
40	220	165	30	4	مسييه 27	60.3	48	48	110	12	106	105	6	5	10.0
50	235	180	30	8	مسييه 27	76.1	52	52	120	15	120	120	6	6	12.5
65	290	225	33	8	مسييه 30	101.6	64	64	135	18	158	158	6	6	16.0
80	305	240	33	8	مسييه 30	114.3	68	68	150	20	174	174	8	8	17.5
100	370	295	39	8	مسييه 36	139.7	80	80	175	25	216	216	8	8	22.2
125	415	340	39	12	مسييه 36	193.7	92	92	200	30	258	259	8	10	30.0
150	475	390	42	12	مسييه 39	219.1	105	105	225	35	302	302	10	10	35.0
200	585	490	48	16	مسييه 45	273.0	130	130	280	40	388	388	10	10	40.0

* بالنسبة للفلنجات من النوع 21 ، يتوافق قطر المحور الخارجي تقريبًا مع قطر الأنبوب الخارجي.

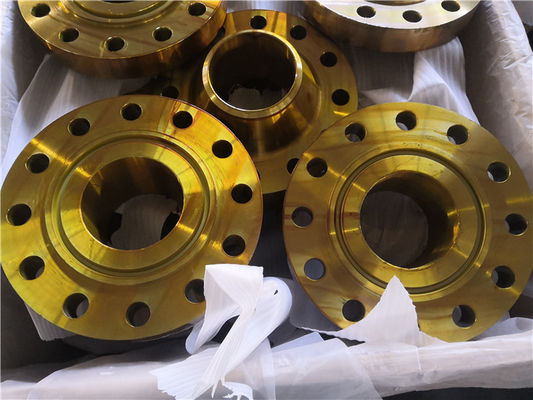

PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1 9

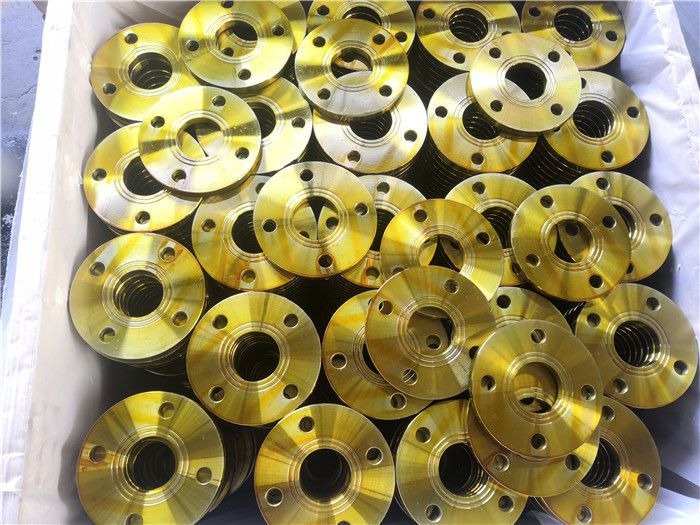

PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1 10

PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1 11

PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1 12

PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1 13

شخص الاتصال: TINA

البريد الإلكتروني: info12@hbxfgj.com

ال WhatsApp: 0086-18031772025

Wechat: 965397089

بطاقة:

اتصل شخص: Miss. Mandy Liu

الهاتف :: 0086 18903173335

الفاكس: 86-0317-6853077-6723871

منتجات أخرى

EN1092-1 Pn16 Type02 نوع فضفاض اللون الأسود اللون الأسود

طلاء: طلاء أسود ، طلاء مضاد للصدأ ، أصفر شفاف

طرق المعالجة: شفرة مزورة، شفرة صب

المواد: كس، RST37.2، S235JR، P245GH، P250GH، C22.8

نوع الوجه: RF ، FF ، RTJ

C22.8 Dn250 Type01 صفيحة الأنابيب الشريط الأسود الطلاء الطلاء

نوع الوجه: RF ، FF ، RTJ

النوع:: شفة اللحام

معيار: أنسي، دين، جيس، غوست، En1092

ضغط: PN6-PN40، PN6، PN10، PN16، PN25، PN40، PN64، PN100، PN160

طرف لحام Ansi Dn450 إلى الأنابيب

المواد: كس، RST37.2، S235JR، P245GH، P250GH، C22.8

طلاء: طلاء أسود ، طلاء مضاد للصدأ ، أصفر شفاف

نوع الوجه: RF ، FF ، RTJ

ضغط: PN6-PN40، PN6، PN10، PN16، PN25، PN40، PN64، PN100، PN160

EN1092-1 Pn16 Type01b Ff فلانج P250gh الضغط Pn6-Pn40

طلاء: طلاء أسود ، طلاء مضاد للصدأ ، أصفر شفاف

طرق المعالجة: شفرة مزورة، شفرة صب

نوع الوجه: RF ، FF ، RTJ

النوع:: شفة اللحام

الدين EN 1092-1 Rtj فليانج Pn6-Pn40 Dn300 صفراء شفافة

طرق المعالجة: شفرة مزورة، شفرة صب

المواد: كس، RST37.2، S235JR، P245GH، P250GH، C22.8

معيار: أنسي، دين، جيس، غوست، En1092

نوع الوجه: RF ، FF ، RTJ

PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1

PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1

PN6 DN15-DN2000 شفة مزورة من الفولاذ الكربوني DIN EN1092-1

pn6 شفة din en 1092 1

dn15 الكربون الصلب مزورة شفة

pn6 الكربون الصلب مزورة شفة

أبعاد شفة EN 1092-1 PN6

أبعاد شفة EN 1092-1 PN16

أبعاد شفة EN 1092-1 PN25

أبعاد شفة EN 1092-1 PN40

EN 1092-1 PN 63 أبعاد الفلنجة

EN 1092-1 PN 100 أبعاد الفلنجة

EN 1092-1 PN 160 أبعاد الفلنجة

EN 1092-1 PN 250 أبعاد الفلنجات

EN 1092-1 PN 400 أبعاد الفلنجة

شفة DIN EN1092-1 TYPE12,

P250GH شفة فولاذية كربونية مزورة,
