تفاصيل المنتج:
|
| الكربون الصلب: | A234WPB | SS STEEL: | 304 لتر ، 316 لتر |
|---|---|---|---|
| نوع: | LR ، SR | الدرجة العلمية: | 45 درجة 90 درجة 180 درجة |
| طلاء: | زيت مقاوم للصدأ ، طلاء أسود | ||
| تسليط الضوء: | كوع أنبوب فولاذي مجلفن أسود,كوع أنبوب فولاذي astm a234 wpb,كوع a234 wpb الكربون الصلب |
||
وفقًا للشكل ، يوجد كوع مستقيم ومخفض.
اعتمادًا على الزاوية ، يوجد كوع 45 درجة و 90 درجة و 180 درجة.
بناءً على نصف القطر ، يوجد كوع نصف قطر طويل (1.5D) ونصف قطر قصير (1D).
للاتصال ، يمكن تقسيمها إلى ملفات الكوع لحام المقبس، بعقب اللحام الكوع و الكوع الخيوط.

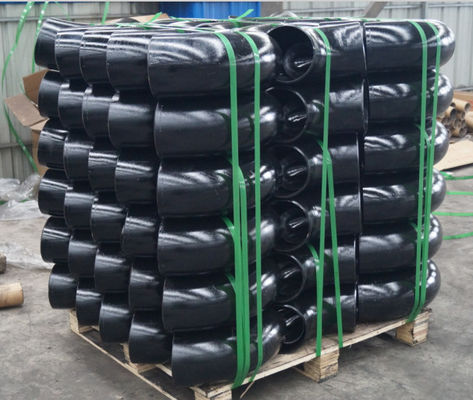

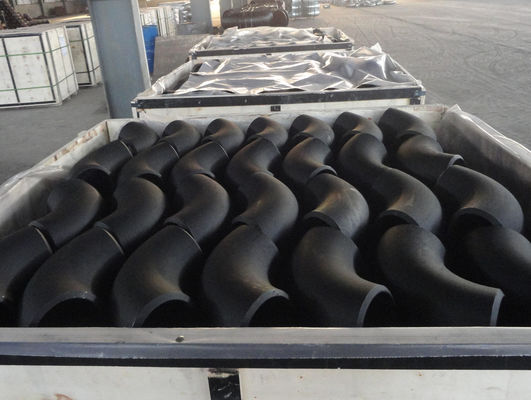

قمنا بتمييز جميع تركيبات Buttweld المصنوعة من الصلب الكربوني بالاسم والدرجة ورقم الحرارة والحجم والسماكة القياسية والجدول الزمني.بعد الانتهاء من التفجير والطلاء والوسم بـ 90 درجة ASTM A234 WPB Elbow ، قام عمالنا بلفها برغوة بلاستيكية وتعبئتها في صناديق خشبية أو منصات نقالة.
يتم تمييز الملصقات الواضحة على الجزء الخارجي من العبوة لسهولة التعرف على الكمية ومعرف المنتج ، مع الحرص الشديد أثناء التشغيل والنقل.
| NPS | التطوير التنظيمي د |
90 درجة لونغ راد مركز للنهاية أ |
45 درجة لونغ راد مركز للنهاية ب |
90 درجة ثلاثي الأبعاد مركز للنهاية أ |
45 درجة ثلاثي الأبعاد مركز للنهاية ب |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1 / 4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1 / 2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1 / 2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1 / 2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
كوع الكربون الصلب بزاوية 45 درجة وكوع الكوع 90 درجة من الصلب الكربوني بالمليمترات ما لم يُذكر خلاف ذلك.يجب تحديد سمك الجدار (t) من قبل العميل.
التسامح الأبعاد لأكواع اللحام المؤخرة - 45 درجة و 90 درجة - LR و 3D - ASME B16.9
| الاسمي حجم الأنابيب | 1/2 إلى 2.1 / 2 | 3 إلى 3.1 / 2 | 4 | من 5 إلى 8 |
| القطر الخارجي في Bevel (D) |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| القطر الداخلي في النهاية | 0.8 | 1.6 | 1.6 | 1.6 |
| مركز إلى نهاية LR (A / B) | 2 | 2 | 2 | 2 |
| توسيط إلى نهاية ثلاثية الأبعاد (أ / ب) | 3 | 3 | 3 | 3 |
| الاسمي حجم الأنابيب | من 10 إلى 18 | من 20 إلى 24 | 26 إلى 30 | 32 إلى 48 |
| القطر الخارجي في Bevel (D) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| القطر الداخلي في النهاية | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| مركز إلى نهاية LR (A / B) | 2 | 2 | 3 | 5 |
| توسيط إلى نهاية ثلاثية الأبعاد (أ / ب) | 3 | 3 | 6 | 6 |
| سماكة الجدار (ر) | ما لا يقل عن 87.5٪ من سمك الجدار الاسمي |
|||
أبعاد الكوع ASTM A234 WPB
اساسي: ASME B16.9، SH3408، HG / T21635 / 21631، SY / T0510
القطر: DN20 إلى DN1500 / 3/4 "إلى 60"
الجدول الزمني: Sch 20، STD، 40، XS، 80، 100، 120، 160، XXS
نصف القطر: نصف القطر القصير (SR) ونصف القطر الطويل (LR)
النوع: سلس وملحومة
السطح: برايمر أسود ، مجلفن
