تفاصيل المنتج:
|

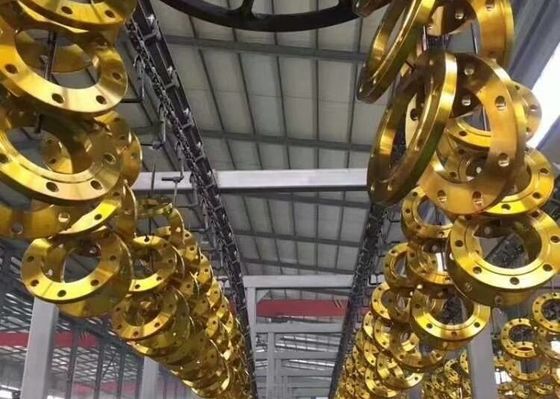

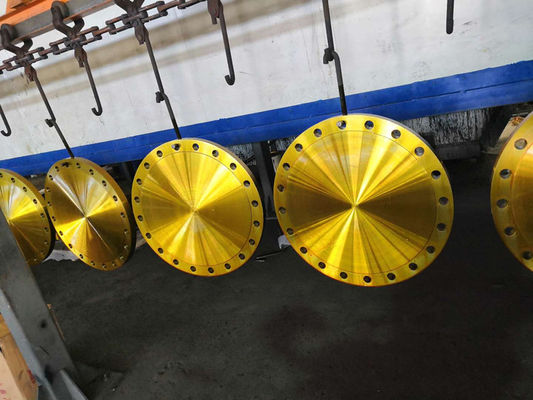

| بحجم: | 1/2 "إلى 80" ، 0.5 بوصة إلى 80 بوصة | المعالجة السطحية: | طلاء أسود ، طلاء أصفر ، جلفنة ، زيت مضاد للصدأ |
|---|---|---|---|
| شفة الوجه الختم: | وجه مرتفع (RF) ، وجه مسطح (FF) ، نوع الحلقة المشتركة (RTJ) | صفقة: | حالات الخشب الرقائقي جديرة البحر / المنصات |
| شرط السعر: | FOB ، CIF ، CFR | مرحلة الانتاج: | أقل من 60 طن في غضون 30 يومًا ، أكثر من 60 طنًا 50 يومًا |
| شهادة: | PED ، ISO | مواد: | الفولاذ المقاوم للصدأ SS316 / L SS304 / L |

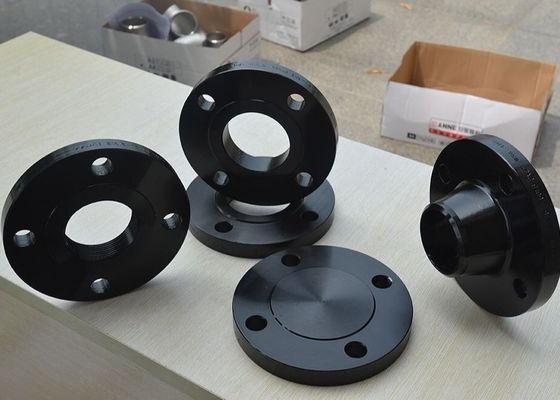

| اساسي: | ANSI B16.5 و ANSI B16.47A و ANSI B16.47B و AWWA CLASS D و D | نوع الفلانشات: | N FLANGE ، SO FLANGE ، شفة عمياء ، SW FLANGE ، شفة صفيحة ، LAP JOINT FLANGE |
| تسليط الضوء: | شفة الفولاذ الكربوني المزورة wnrf,الشفاه المزورة من الصلب الكربوني sorf,شفة الفولاذ الكربوني المزورة A350 LF2 |
||

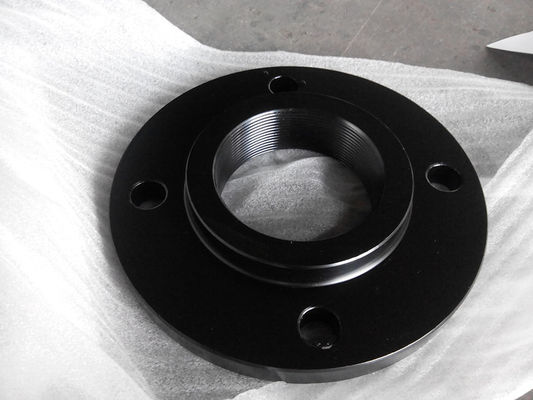

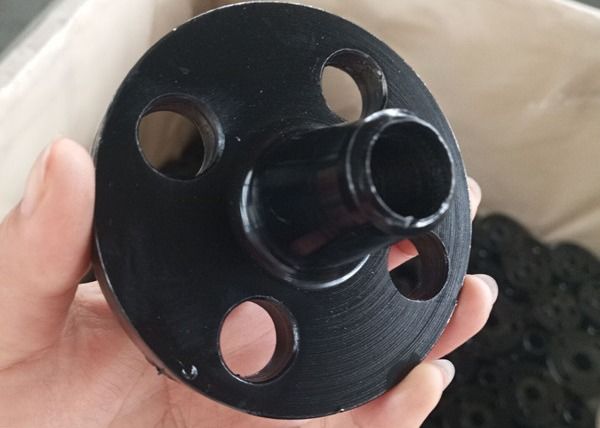

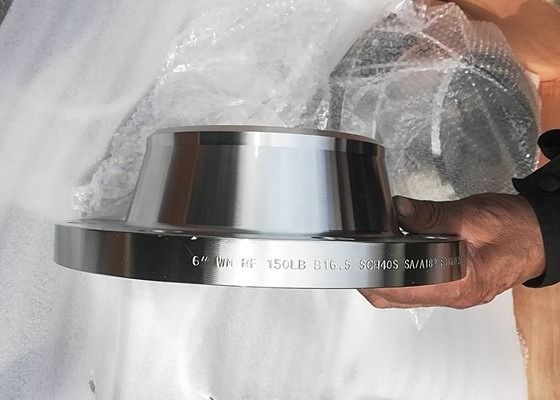

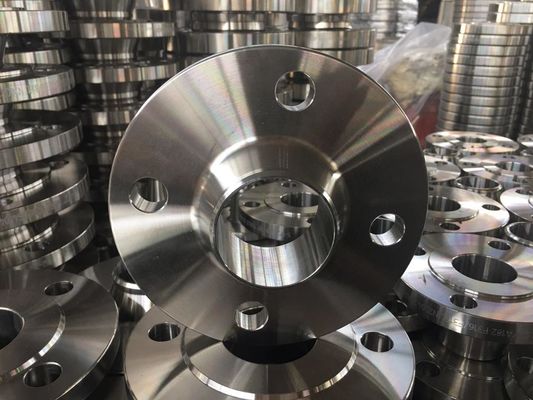

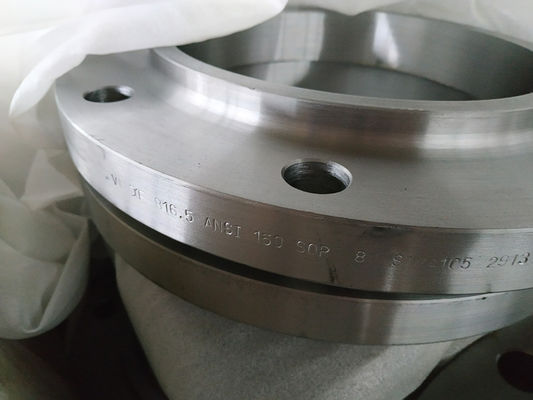

فلنجة ANSI B16.5 ASME B16.47 Ser.A فلنجة مزورة مصنوعة من الكربون الصلب 150LB-2500LB فلنجة SORF WNRF
| بحجم | مواد | نوع الفلانشات |
| 1/2 "-80" | ستانلس ستيل | شفة الرقبة اللحام |
| الانزلاق على شفة | ||
| شفة لحام المقبس | ||
| شفة LAP المشتركة | ||
| شفة مترابطة | ||
| شفة عمياء | ||
| الفولاذ الكربوني ، الفولاذ المقاوم للصدأ | شفة الرقبة اللحام | |
| الانزلاق على شفة | ||
| شفة لحام المقبس | ||
| شفة LAP المشتركة | ||
| شفة مترابطة | ||
| شفة عمياء | ||
| وجه الختم من الشفاه | RF مع الانتهاء من مسنن | |
| FF مع 3 خطوط مائية | ||
| FF بنهايات ناعمة | ||
| RTJ (نوع الحلقة المشتركة) | ||
| FF مع تشطيب مسنن | ||
| RF مع خطوط المياه |
| شفة ديام عادي. |
OD شفة | ثك.من شفة دقيقة | ديم. من مركز |
قطر الوجه المرتفع | طول المحور | تجويف | ديم. بولت دائرة |
ديم. بولت ثقوب |
عدد البراغي |
ديم.من البراغي (بوصة) |
كلغ | رطل | |
| بوصة | dn | ا | ج | X | جي | ص | ب | قبل الميلاد | BH | BN | BD | ||
| 1/2 بوصة | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2 بوصة | 0.4 | 0.9 |
| 3/4 بوصة | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2 بوصة | 0.7 | 1.5 |
| 1 بوصة | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2 بوصة | 0.8 | 1.8 |
| 1-1 / 4 " | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2 بوصة | 1.2 | 2.6 |
| 1-1 / 2 " | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2 بوصة | 1.4 | 3.1 |
| 2 بوصة | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8 " | 2.2 | 4.8 |
| 2-1 / 2 " | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8 " | 3.5 | 7.7 |
| 3 بوصة | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8 " | 3.8 | 8.4 |
| 3-1 / 2 " | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8 " | 5 | 11 |
| 4 بوصة | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8 " | 5.6 | 12.3 |
| 5 " | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4 بوصة | 6.5 | 14.3 |
| 6 بوصة | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4 بوصة | 8.1 | 18 |
| 8 بوصة | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4 بوصة | 13 | 28.6 |
| 10 بوصة | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8 بوصة | 18.4 | 40 |
| 12 بوصة | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8 بوصة | 28.5 | 63 |
| 14 بوصة | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1 بوصة | 37.5 | 83 |
| 16 بوصة | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1 بوصة | 44.5 | 98 |
| 18 بوصة | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8 بوصة | 54 | 119 |
| 20 بوصة | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8 بوصة | 72 | 158 |
| 24 بوصة | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4 بوصة | 95 |
200 |
