تفاصيل المنتج:
|
| مواد: | SS304 / 304L SS316 / 316L CARBONS TEEL ST37.2 ، CS S235JR ، P245GH ، SS304 / L ، SS316 / L | الضغط: | PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN63 ، PN100 |
|---|---|---|---|
| اساسي: | ANSI B16.5 و ANSI B16.47A و ANSI B16.47B و AWWA CLASS D و DIN و EN1092-1 | نوع: | WN FLANGE ، SO FLANGE ، شفة عمياء ، SW FLANGE ، شفة لوحة ، LAP JOINT FLANGE |
| بحجم: | 1/2 "إلى 80" ، 0.5 بوصة إلى 80 بوصة | المعالجة السطحية: | طلاء أسود ، طلاء أصفر ، جلفنة ، زيت مضاد للصدأ |
| شفة الوجه الختم: | وجه مرتفع (RF) ، وجه مسطح (FF) ، نوع الحلقة المشتركة (RTJ) | صفقة: | حالات الخشب الرقائقي جديرة البحر / المنصات |
| شرط السعر: | FOB ، CIF ، CFR | مرحلة الانتاج: | أقل من 60 طن في غضون 30 يومًا ، أكثر من 60 طنًا 50 يومًا |
| شهادة: | PED ، ISO | ||
| تسليط الضوء: | حواف الفولاذ المقاوم للصدأ المزورة din 2502,حواف الفولاذ المقاوم للصدأ المزورة pn6,شفة مزورة din 2566 |
||

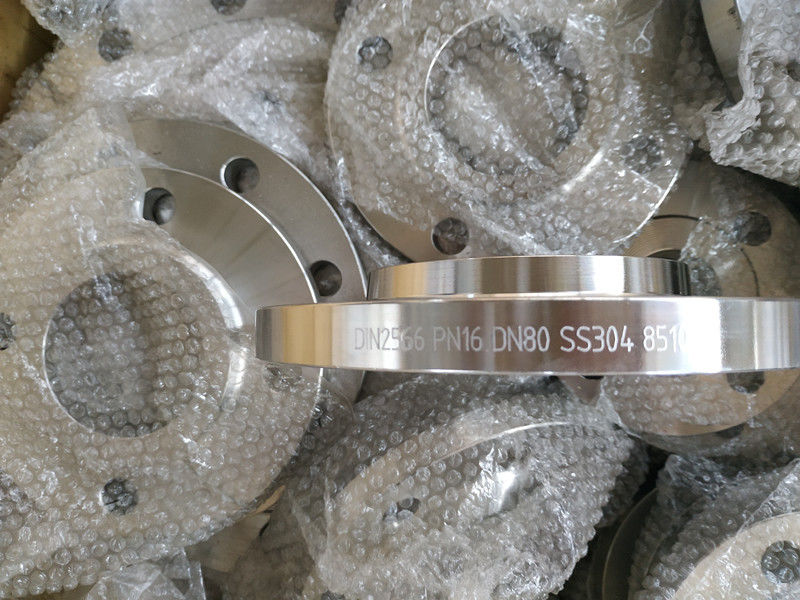

شفة من الفولاذ المقاوم للصدأ DIN EN1092-1 TYPE01 شفة صفيحة DIN2502 شفة مزورة DIN2633 EN1092 TYPE11 THD FLANGE DIN2566
1 ، هذا المعيار DIN لسلسلة واحدة من متطلبات مواصفات الفلنجات للشفاه الفولاذية الدائرية في تسميات PN 2.5 إلى PN 100 والأحجام الاسمية من DN 10 إلى DN 4000. تحدد هذه المواصفة القياسية أنواع الحواف وواجهاتها وأبعادها.التسامح.خيوط.أحجام الترباس.شفة إنهاء سطح الوجه المشتركة.العلامات.المواد.تصنيفات الضغط / درجة الحرارة وكتل الشفة التقريبية.لا تنطبق هذه المواصفة القياسية على الفلنجات المصنوعة من مخزون القضبان بالتدوير ، أو على الحواف من الأنواع 11 و 12 و 13 المصنوعة من مادة الألواح.
2 ، المراجع المعيارية هذا المعيار DIN يشتمل على نصوص مرجعية مؤرخة أو غير مؤرخة من عادات عامة أخرى.يتم الاستشهاد بهذه المراجع المعيارية في الأماكن المناسبة في النص ويتم سرد العواميد فيما بعد.بالنسبة للمراجع المؤرخة ، فإن التعديلات أو المراجعات اللاحقة لأي من هذه المنشورات تنطبق على هذه المواصفة القياسية الأوروبية فقط عندما يتم دمجها في t عن طريق التعديل أو المراجعة.بالنسبة للمراجع غير المؤرخة ، أشارت الطبعة الأولى من المنشور إلى الطلبات (بما في ذلك التعديلات).
| مادة | : | 1. الفولاذ المقاوم للصدأ ASTM / ASME A / SA182 F304، F304L، F316، F316L، ASTM / ASME A / SA351 CF8، CF3، CF8M، CF3M ، DIN1.4301 ، DIN1.4306 ، DIN1.4401 ، DIN1.4404 ، DIN1.4308 ، DIN1.4408 ، DIN1.4306 ، DIN1.4409 2. الكربون الصلب ASTM / ASME A / SA105 A / SA105N & A / SA216-WCB ، DIN1.0402 ، DIN1.0460 ، DIN1.0619 |
| البعد | : | EN 1092-1 |
| مقاس | : | DN10 ~ DN4000 |
| ضغط | : | PN2.5 ، PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN63 ، PN100 ، PN160 ، PN250 ، PN320 ، PN400 |

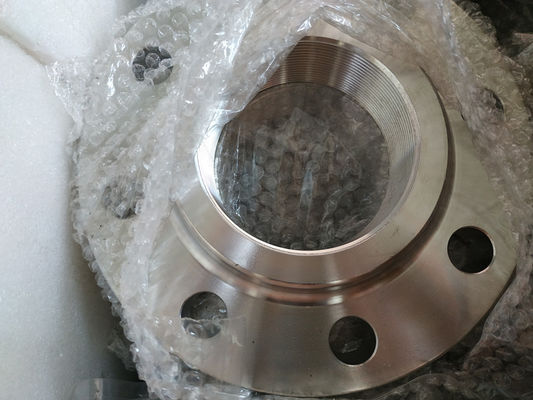

| اكتب رقم | : | نوع 01 شفة صفيحية (انزلاقية) للحام ، حواف صفيحية فضفاضة من النوع 02 مع لحام على طوق صفيحي أو لنهاية أنبوب ملفوف ، نوع 04 حواف صفيحية فضفاضة مع طوق عنق ملحوم ، النوع 05 شفة عمياء ، النوع 11 شفة رقبة ملحومة ، النوع 12 حواف الانزلاق المفروشة للحام ، النوع 13 فلانشات ملولبة ، نوع 21 شفة متكاملة ، نوع 32 ملحومة على ياقة صفيحة ، نوع 33 طرف أنبوب ملفوف ، نوع 34 طوق رقبة ملحوم ، نوع 35 رقبة لحام ، نوع 36 ياقة مضغوطة برقبة طويلة ، اكتب 37 طوق مضغوط |
| نوع الوجه | : | أ - وجه مسطح (FF) ، ب - وجه مرتفع (RF) ، C - لسان ، D - أخدود ، E - حنفية ، F - راحة ، G - O-ring حنفية ، ح - أورينج الأخدود |
| طلاء | : | طلاء مضاد للصدأ ، طلاء أسود بالزيت ، أصفر شفاف ، مطلي بالزنك ، جلفنة بالغمس البارد والساخن |
| بحجم | مواد | نوع الفلانشات |
| 1/2 "-80" | ستانلس ستيل | شفة الرقبة اللحام |
| الانزلاق على شفة | ||
| شفة لحام المقبس | ||
| شفة LAP المشتركة | ||
| شفة مترابطة | ||
| شفة عمياء | ||
| الفولاذ الكربوني ، الفولاذ المقاوم للصدأ | شفة الرقبة اللحام | |
| الانزلاق على شفة | ||
| شفة لحام المقبس | ||
| شفة LAP المشتركة | ||
| شفة مترابطة | ||
| شفة عمياء | ||

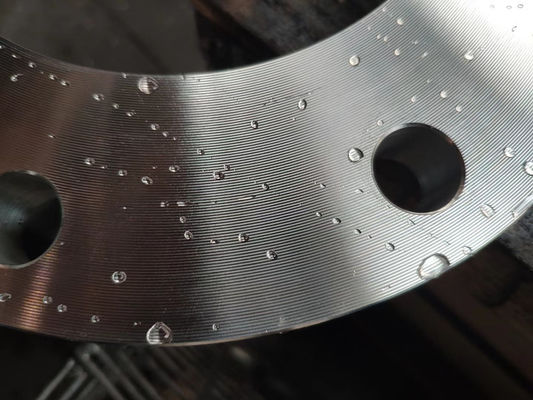

| وجه الختم من الشفاه | RF مع الانتهاء من مسنن | |
| FF مع 3 خطوط مائية | ||
| FF بنهايات ناعمة | ||
| RTJ (نوع الحلقة المشتركة) | ||
| FF مع تشطيب مسنن | ||
| RF مع خطوط المياه |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
