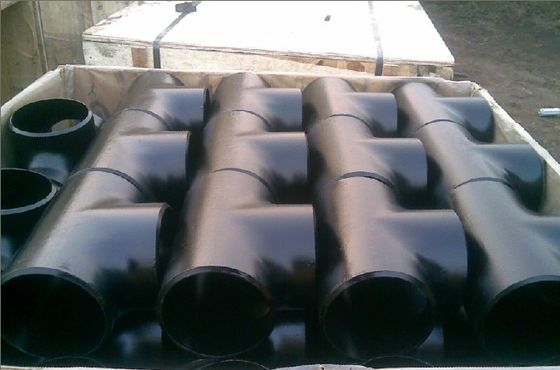

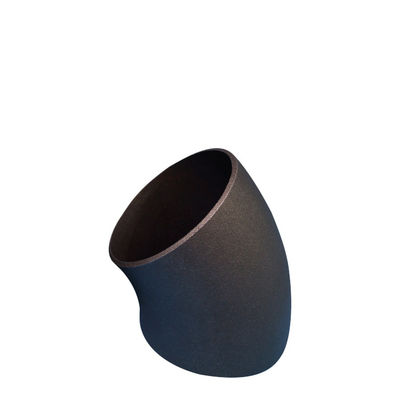

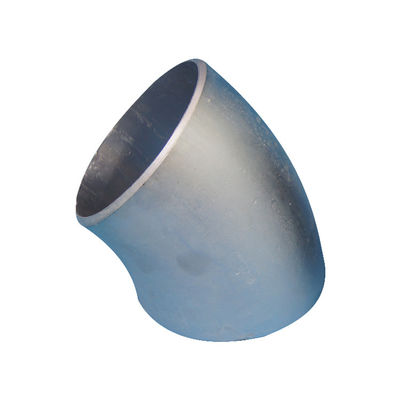

تركيب الأنابيب Asme B16 9 Elbow Tee Reducer Cap Sch40 Sch80 Black Anti Rust Oil

تركيبات الأنابيب B16.9 كوع ؛ نقطة الإنطلاق ؛ مخفض ؛ غطاء ؛ Sch40 ؛ Sch80 ؛ أسود ؛ زيت مضاد للصدأ

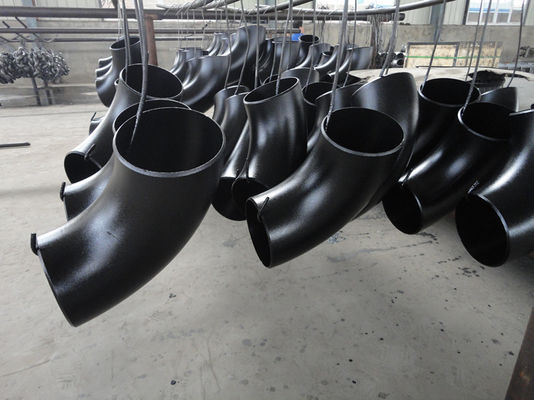

واحدة من أكثر الطرق شيوعًا لتصنيع الأكواع هي استخدام الانحناء الساخن من الأنابيب الفولاذية المستقيمة.بعد تسخين الأنبوب الفولاذي عند درجة حرارة مرتفعة ، يتم دفع الأنبوب وتوسيعه وثنيه بواسطة الأدوات الداخلية للمغزل خطوة بخطوة.يمكن أن يؤدي تطبيق ثني المغزل الساخن إلى تصنيع مجموعة كبيرة الحجم من الكوع غير الملحومة.تعتمد خصائص الانحناء بشكل كبير على الشكل المتكامل وأبعاد المغزل.تشمل مزايا استخدام أكواع الانحناء الساخنة انحرافًا أصغر للسمك ونصف قطر ثني أقوى من أي نوع آخر من طرق الانحناء.وفي الوقت نفسه ، فإن استخدام الانحناء بدلاً من الانحناءات الجاهزة يقلل بشكل كبير من عدد اللحامات المطلوبة.هذا يقلل من حجم العمل المطلوب ويزيد من جودة وسهولة استخدام الأنابيب.ومع ذلك ، فإن الانحناء على البارد هو عملية ثني الأنبوب الفولاذي المستقيم عند درجات الحرارة العادية في آلة الثني.الثني على البارد مناسب للأنابيب ذات القطر الخارجي من 17.0 إلى 219.1 مم وسمك الجدار من 2.0 إلى 28.0 مم.نصف قطر الانحناء الموصى به هو 2.5 x Do.عادة في دائرة نصف قطرها الانحناء 40 د.باستخدام الانحناء البارد ، يمكننا الحصول على أكواع نصف قطر صغيرة ، لكننا نحتاج إلى تعبئة الأجزاء الداخلية بالرمل لمنع التجاعيد.الانحناء على البارد هو طريقة ثني سريعة وغير مكلفة.إنه خيار تنافسي لصنع خطوط الأنابيب وأجزاء الماكينة.

عملية تصنيع الكوع الملحوم (صغير وكبير)

الأكواع الملحومة مصنوعة من الصفائح الفولاذية ، لذا فهي ليست أكواع فولاذية غير ملحومة.استخدم قالبًا واضغط على اللوح الفولاذي على شكل الكوع ، ثم قم بلحام التماس ليكون كوعًا فولاذيًا نهائيًا.إنها طريقة إنتاج الأكواع القديمة.في السنوات الأخيرة ، يتم تصنيع أكواع الأحجام الصغيرة تقريبًا من الأنابيب الفولاذية الآن.بالنسبة للأكواع كبيرة الحجم ، على سبيل المثال ، من الصعب جدًا إنتاج أكواع تزيد عن 36 بوصة من الأنابيب الفولاذية.لذلك فهي مصنوعة بشكل عام من الألواح الفولاذية ، وتضغط على اللوح على شكل نصف كوع ، ويلحم النصفين معًا.نظرًا لأن الأكواع ملحومة في جسمها ، فإن فحص مفصل اللحام ضروري.عادةً ما نستخدم فحص الأشعة السينية باعتباره الاختبار غير التدميري.

ASTM A234

تغطي هذه المواصفات التركيبات المصنوعة من الفولاذ الكربوني المطاوع وسبائك الفولاذ ذات البناء الملحوم وغير الملحوم.ما لم يتم تحديد البناء غير الملحوم أو الملحوم بالترتيب ، يمكن توفير أي منهما حسب اختيار المورد.يتم توفير جميع تركيبات البناء الملحومة وفقًا لهذه المواصفة القياسية مع التصوير الشعاعي بنسبة 100٪.تحت ASTM A234 ، تتوفر عدة درجات حسب التركيب الكيميائي.يعتمد الاختيار على مادة الأنابيب المتصلة بهذه التركيبات.

يتم سرد بعض الدرجات المتاحة بموجب هذه المواصفات والمواصفات المقابلة مواد الأنابيب المتصلة أدناه:

ASTM A403

تغطي هذه المواصفات فئتين عامتين ، WP & CR ، من تركيبات الفولاذ المقاوم للصدأ الأوستنيتي المشغولة ذات البناء الملحوم وغير الملحوم.
يتم تصنيع تركيبات WP من الفئة وفقًا لمتطلبات ASME B16.9 و ASME B16.28 وتنقسم إلى ثلاث فئات فرعية على النحو التالي:

• WP - SM مُصنع من منتج سلس بطريقة تصنيع سلسة.
• WP - W تحتوي هذه التركيبات على لحامات وجميع اللحامات التي تم تصنيعها من قبل الشركة المصنعة للتركيبات بما في ذلك لحام أنبوب البداية إذا تم لحام الأنبوب مع إضافة مادة حشو يتم تصويرها بالأشعة.ومع ذلك ، لا يتم إجراء أي تصوير إشعاعي لحام أنبوب البداية إذا تم لحام الأنبوب دون إضافة مادة حشو.
• WP-WX تحتوي هذه التركيبات على لحامات وجميع اللحامات سواء تم تصنيعها بواسطة الشركة المصنعة للتركيبات أو بواسطة الشركة المصنعة لمواد البداية يتم تصويرها بالأشعة.

يتم تصنيع تركيبات الفئة CR وفقًا لمتطلبات MSS-SP-43 ولا تتطلب فحصًا غير إتلافي.

تحت ASTM A403 تتوفر عدة درجات حسب التركيب الكيميائي.يعتمد الاختيار على مادة الأنابيب المتصلة بهذه التركيبات.يتم سرد بعض الدرجات المتاحة بموجب هذه المواصفات والمواصفات المقابلة مواد الأنابيب المتصلة أدناه:

ASTM A420

تغطي هذه المواصفة الفولاذ الكربوني المطاوع والتجهيزات المصنوعة من سبائك الصلب ذات البناء الملحوم وغير الملحوم والمخصص للاستخدام في درجات حرارة منخفضة.وهي تغطي أربع درجات WPL6 و WPL9 و WPL3 و WPL8 اعتمادًا على التركيب الكيميائي.يتم اختبار تأثير التركيبات WPL6 عند درجة حرارة - 50 درجة مئوية ، و WPL9 عند -75 درجة مئوية ، و WPL3 عند -100 درجة مئوية ، و WPL8 عند درجة حرارة -195 درجة مئوية.

يمكن حساب معدلات الضغط المسموح بها للتركيبات بالنسبة للأنابيب غير الملحومة المستقيمة وفقًا للقواعد الموضوعة في القسم المطبق من ASME B31.3.

يجب أن تكون سماكة جدار الأنبوب ونوع المادة هي تلك التي تم طلب استخدام التركيبات بها ، وتكون هويتها على التركيبات بدلاً من علامات تصنيف الضغط.
