تفاصيل المنتج:
|
| الرسم: | زيت أسود ، أصفر ، مضاد للصدأ ، مجلفن | السطحية: | وجه مرفوع ؛ وجه مسطح |
|---|---|---|---|
| بحجم: | 3/4 "-72" | مواد: | A105-A350 LF2 · P250GH-P280 GH · S235JRG2 · SS400 ؛ A182 F304-F304L-F316-F316L |
| صفقة: | حالات خشبية رقائق ، المنصات | اسم: | ansi الانزلاق على شفة |
| تسليط الضوء: | b16.5 ansi الانزلاق على الحافة,b16.47 الانزلاق على شفة الوجه المرتفع,150 # الانزلاق على حافة الوجه المرتفعة |
||
انبوب شفةعبارة عن قرص أو طوق أو حلقة متصلة بالأنبوب بغرض توفير دعم متزايد للقوة أو سد خط أنابيب أو تنفيذ إرفاق المزيد من العناصر.عادة ما تكون ملحومة أو مشدودة بنهاية الأنبوب وترتبط بمسامير.يتم إدخال حشية بين شفتين للتزاوج لتوفير إحكام أكثر إحكامًا.هذه الفلنجات إما مخصصة بالأبعاد التي يوفرها العميل أو يتم تصنيعها وفقًا للمواصفات المنشورة.قامت العديد من المنظمات والجمعيات بنشر المواصفات التي توفر معلومات الأبعاد وكذلك مواصفات الضغط في درجات حرارة مختلفة.تقوم شركتنا بتصنيع التصميمات المخصصة وتخزين ستة أنواع أساسية من هذه المنتجات.على الرغم من أن هذه هي الأنواع الستة الأكثر شيوعًا ، إلا أننا مصنعون مخصصون أيضًا ويمكننا إنشاء أي نوع من الفلنجات اللازمة لمتطلباتك.الرجاء النقر فوق إحدى الصور التالية للحصول على وصف أكثر تفصيلاً للعنصر الذي تهتم به. تحتوي كل صفحة أيضًا على مقطع فيديو يوفر فهمًا أفضل لعملية التثبيت.

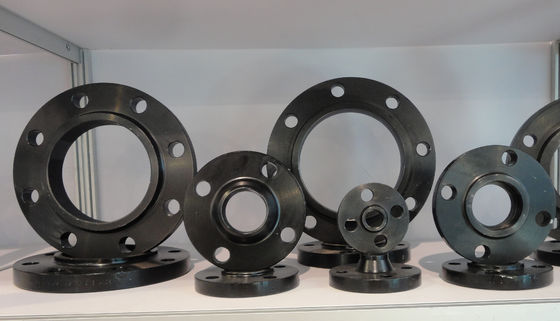

كما يتضح من اسمهم ، هؤلاء الشفاه الأنابيبتنزلق فوق الأنبوب.يتم تصنيعها بقطر داخلي أكبر قليلاً من القطر الخارجي للأنبوب.يتم توصيل هذه المرفقات بالأنبوب عن طريق لحام شرائح في أعلى وأسفل الشفة.
عادةً ما يتم توفير حواف الأنبوب الانزلاقي بوجه مرتفع أو مسطح.عندما يكون الوجه المرتفع ضروريًا للانزلاق على فلنجات الأنبوب ، يكون الارتفاع القياسي 1/16 بوصة للانزلاق على فلنجات الأنبوب تحت 400 #. بالنسبة للانزلاق على حواف الأنبوب من 400 # وما فوق ، يكون الارتفاع القياسي للوجه المرتفع لشفة الانزلاق على الأنبوب هو 1/4 ".
تقوم Coastal Flange بتصنيع حواف الأنبوب الانزلاقي في جميع درجات المواد الفولاذية ، بما في ذلك الانزلاق الكربوني على حواف الأنبوب ، والانزلاق الفولاذي المقاوم للصدأ على حواف الأنبوب ، وحافة الأنبوب المنزلق من السبائك.يحتوي Coastal Flange أيضًا على العديد من حواف الأنبوب المختلفة في المخزون وجاهزة للشحن.تتضمن حواف الأنابيب الانزلاقية الموجودة في المخزون حواف الأنبوب AWWA ، الانزلاق على حواف الأنابيب ANSI ، انزلاق وعاء الضغط على حواف الأنابيب والانزلاق على فلنجات الأنابيب التي تتوافق مع OD وحفر فلنجات ASME.

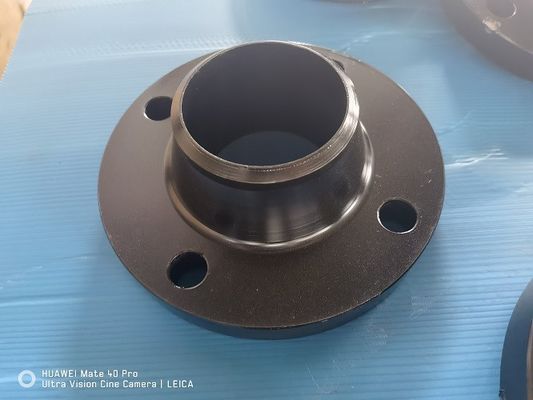

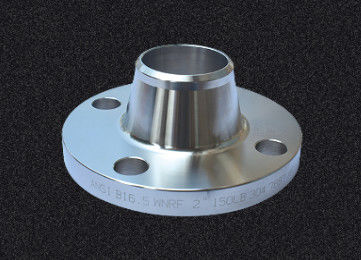

هؤلاء الشفاه الأنابيبنعلق عن طريق لحام الأنبوب في عنق الحافة.هذا ينقل الضغط من الحافة إلى الأنبوب بدلاً من ذلك.كما أنه يقلل من تركيز الضغط من قاعدة المحور.غالبًا ما تستخدم حواف عنق اللحام للتطبيقات التي يكون فيها الضغط العالي عاملاً.تم تصميم القطر الداخلي للشفة ليتناسب مع القطر الداخلي للأنبوب.لقد نشرت حواف أنابيب اللحام ذات المحور مواصفات تتراوح من 1/2 "حتى 96".توفر شركتنا هذه في جميع درجات المواد والمواصفات والمقاسات.
عادةً ما يتم توفير حواف أنابيب عنق اللحام بوجه مرتفع أو وجه مسطح أو مواجهة RTJ.عندما يكون الوجه المرتفع ضروريًا لفلنجات عنق اللحام ، يكون الارتفاع القياسي 1/16 بوصة لفلنجات أنبوب عنق اللحام أقل من 400 #. بالنسبة لحواف أنبوب عنق اللحام من 400 # وما فوق ، يكون ارتفاع الوجه القياسي لحافة أنبوب عنق اللحام القياسي هو 1/4 ".
تقوم Coastal Flange بتصنيع فلنجات برقبة اللحام في جميع درجات المواد الفولاذية ، بما في ذلك حواف الأنابيب ذات الرقبة الملحومة بالكربون ، وفلانشات أنابيب عنق اللحام المصنوعة من الفولاذ المقاوم للصدأ ، وفلانشات أنابيب برقبة اللحام المصنوعة من السبائك.يحتوي Coastal Flange أيضًا على العديد من حواف أنابيب اللحام المختلفة في المخزون وجاهزة للشحن.تتضمن حواف أنابيب عنق اللحام المتوفرة في المخزون حواف أنابيب برقبة ملحومة ANSI B16.5 ، وفلنجات برقبة ملحومة من سلسلة ASME B16.47 من السلسلة "A" ، وفلنجات برقبة ملحومة من سلسلة ASME B16.47 من السلسلة "B" ، وشفاه أنابيب عنق ملحومة لأوعية الضغط.تقوم Coastal Flanges أيضًا بتصنيع فلنجات أنابيب برقبة ملحومة حسب متطلبات العميل.
انبوب شفةعبارة عن قرص أو طوق أو حلقة متصلة بالأنبوب بغرض توفير دعم متزايد للقوة أو سد خط أنابيب أو تنفيذ إرفاق المزيد من العناصر.عادة ما تكون ملحومة أو مشدودة بنهاية الأنبوب وترتبط بمسامير.يتم إدخال حشية بين شفتين للتزاوج لتوفير إحكام أكثر إحكامًا.هذه الفلنجات إما مخصصة بالأبعاد التي يوفرها العميل أو يتم تصنيعها وفقًا للمواصفات المنشورة.قامت العديد من المنظمات والجمعيات بنشر المواصفات التي توفر معلومات الأبعاد وكذلك مواصفات الضغط في درجات حرارة مختلفة.تقوم شركتنا بتصنيع التصميمات المخصصة وتخزين ستة أنواع أساسية من هذه المنتجات.على الرغم من أن هذه هي الأنواع الستة الأكثر شيوعًا ، إلا أننا مصنعون مخصصون أيضًا ويمكننا إنشاء أي نوع من الفلنجات اللازمة لمتطلباتك.الرجاء النقر فوق إحدى الصور التالية للحصول على وصف أكثر تفصيلاً للعنصر الذي تهتم به. تحتوي كل صفحة أيضًا على مقطع فيديو يوفر فهمًا أفضل لعملية التثبيت.
مفصل اللفة الشفاه الأنابيبتنزلق مباشرة فوق الأنبوب وتستخدم بشكل شائع مع تركيبات نهاية كعب.عادةً ما يتم لحام الأنبوب إلى طرف Stub End وتكون شفة أنبوب Lap Joint حرة في الدوران حول طرف كعب.وتتمثل فائدة ذلك في أنه لن تكون هناك أية مشكلات في محاذاة ثقب الترباس.غالبًا ما تُستخدم حواف أنابيب الوصلات للتطبيقات التي تتطلب تفكيكًا متكررًا.
حواف الأنبوب الانزلاقي مع محور لها مواصفات منشورة تتراوح من 1/2 "حتى 24".الأحجام التي تزيد عن 24 بوصة يتم إنتاجها كوصلات تداخل للانزلاق على الأبعاد. توفر فلنجات ساحلية حواف أنابيب Lap Joint في جميع درجات المواد والمواصفات والأحجام.
تقوم Coastal Flange بتصنيع فلنجات الأنابيب ذات وصلات اللفة في جميع درجات المواد الفولاذية ، بما في ذلك حواف الأنابيب ذات الوصلة الكربونية وفلنجات الأنابيب الفولاذية المقاومة للصدأ وفلنجات الأنابيب ذات السبائك.تحتوي Coastal Flange أيضًا على العديد من حواف الأنابيب المختلفة في المخزون وجاهزة للشحن.يمكن أيضًا أن تصنع Coastal Flange حواف الأنابيب المخصصة وفقًا لمواصفات العملاء.
| المواصفات (أحدث إصدار) | نوع العنصر | فئة الضغط | نطاق الحجم |
| ASME / ANSI B16.5.2 | حواف أعمى ، رقبة ملحومة ، انزلاقية ، لحام تجويف ، حواف ملولبة ومفاصل اللفة | 150 إلى 2500 رطل | 26 إلى 60 |
| 150 إلى 1500 رطل | 26 إلى 48 | ||
| ASME / ANSI B16.47.47 | حواف فتحة (رقبة ملحومة ، سهلة الارتداء ، ملولبة) | 75 إلى 300 رطل | 1/2 "إلى 12" |
| 400 ، 600 رطل | 26 إلى 60 | ||
| 900 رطل | 26 إلى 48 | ||
| ASME / ANSI B16.36.0 | حواف فتحة (رقبة ملحومة ، سهلة الارتداء ، ملولبة) | 300 إلى 2500 رطل | 1 "إلى 12" |
| حواف EN 1092-1 / DIN / BS 4504 | 01 (شفة صفيحة) ، 02 (فلنجة صفيحة مفكوكة للأنواع 32–37) ، 04 (شفة صفيحة سائبة للنوع 34) ، 05 (فلنجة عمياء) ، 11 (فلنجة برقبة ملحومة) ، 12 (فلنجة انزلاقية مفصلية) ، 13 (بابل | PN2.5 إلى PN16 | 10 ملم إلى 1800 ملم |
| PN25 | 10 ملم إلى 1000 ملم | ||
| PN40 | 10 مم إلى 600 مم | ||
| PN63 | 10 مم إلى 400 مم | ||
| PN100 | 10 ملم إلى 350 ملم | ||
| PN160 ، PN250 | 10 مم إلى 300 مم | ||
| PN320 | 10 ملم إلى 250 ملم | ||
| PN400 | 10 ملم إلى 200 ملم | ||
| BS 10 | شفرات رقبة عمياء ، انزلاقية ولحام | الجدول- A ، D ، E ، F ، H ، J ، K ، R ، S ، T | 15 مم إلى 600 مم |
| ASME / ANSI B16.9 / MSS SP-43 | نهاية كعب - النوع: A ، B ، C (نمط قصير) | S10 ، S40 ، S80 | ½ "إلى 24" |
