تفاصيل المنتج:
|
| مواد: | الكربون الصلب والفولاذ المقاوم للصدأ | المعالجة السطحية: | زيت خفيف ، يغلفن |
|---|---|---|---|
| الضغط: | 600 كيلو باسكال 1000 كيلو باسكال 1600 كيلو باسكال 2500 كيلو باسكال | اكتب: | لذا ، أعمى |
| بحجم: | DN15-DN600 | ||
| تسليط الضوء: | 1600kpa 2500kpa Table D Flange,1600kpa Table E Flange,2500kpa Table D Flange |
||

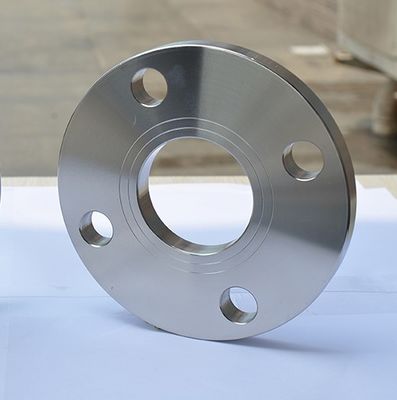

SABS 1123 PLATE FLANGE 600kpa 1000kpa 1600kpa 2500kpa TABLE D TABLE E CARBON STEEL FLANGE
|
اساسي
|
نوع |
ضغط |
مادة | بحجم |
معالجة |
سطح علاج او معاملة |
|
SABS1123
|
لذا ، أعمى |
600 كيلو باسكال 1000 كيلو باسكال 1600 كيلو باسكال 2500 كيلو باسكال |
الكربون الصلب الفولاذ المقاوم للصدأ |
DN15-DN600 |
تزوير ، تزوير |
طلاء أصفر زيت خفيف |
الشفاه SABS 1123
الشفاه SABS 1123
| اسمى، صورى شكلى، بالاسم فقط الضغط 1000 كيلو باسكال 1000/2 = طاولة 9 1000/4 = طاولة 11 1000/3 = طاولة 10 1000/8 = طاولة 13 | ||||||||||||||||||
| اسم. مقاس |
يضخ التطوير التنظيمي د1 |
شفة | رفع وجه |
البراغي |
حفر | رقبه | رئيس | |||||||||||
| د | ب | ب1 | ب2 | ب3 | ح | ح1 | د4 | F | لا. | د2 | ك | د3 | ح2 | ص | د5 | |||
| 10 | 17.2 | 90 | 8 | 10 | 8 | 10 | 14 | 35 | 40 | 2 | م 12 | 4 | 14 | 60 | 28 | 6 | 4 | 30 |
| 15 | 21.3 | 95 | 8 | 10 | 8 | 10 | 14 | 35 | 45 | 2 | م 12 | 4 | 14 | 65 | 32 | 6 | 4 | 35 |
| 20 | 26.9 | 105 | 8 | 10 | 8 | 10 | 16 | 38 | 58 | 2 | م 12 | 4 | 14 | 75 | 40 | 6 | 4 | 45 |
| 25 | 33.7 | 115 | 8 | 10 | 8 | 10 | 16 | 38 | 68 | 2 | م 12 | 4 | 14 | 85 | 46 | 6 | 4 | 52 |
| 32 | 42.4 | 140 | 10 | 10 | 10 | 10 | 20 | 40 | 78 | 2 | م 16 | 4 | 18 | 100 | 56 | 6 | 6 | 60 |
| 40 | 48.3 | 150 | 10 | 10 | 10 | 10 | 20 | 42 | 88 | 3 | م 16 | 4 | 18 | 110 | 64 | 7 | 6 | 70 |
| 50 | 60.3 | 165 | 12 | 10 | 10 | 12 | 20 | 45 | 102 | 3 | م 16 | 4 | 18 | 125 | 75 | 8 | 6 | 85 |
| 65 | 76.1 | 185 | 12 | 12 | 12 | 12 | 26 | 45 | 122 | 3 | م 16 | 4 | 18 | 145 | 90 | 10 | 6 | 105 |
| 80 | 88.9 | 200 | 14 | 12 | 12 | 14 | 26 | 50 | 138 | 3 | م 16 | 8 | 18 | 160 | 105 | 10 | 8 | 118 |
| 100 | 114.3 | 220 | 14 | 12 | 12 | 14 | 32 | 52 | 158 | 3 | م 16 | 8 | 18 | 180 | 131 | 12 | 8 | 140 |
| * 125 | 139.7 | 250 | 16 | 14 | 14 | 16 | 36 | 55 | 188 | 3 | م 16 | 8 | 18 | 210 | 156 | 12 | 8 | 168 |
| 150 | 168.3 | 285 | 18 | 16 | 16 | 18 | 38 | 55 | 212 | 3 | م 20 | 8 | 22 | 240 | 184 | 12 | 10 | 195 |
| * 175 | 193.7 | 315 | 18 | 16 | - | 18 | - | 60 | 242 | 3 | م 20 | 8 | 22 | 270 | 210 | 12 | 10 | - |
| 200 | 219.1 | 340 | 18 | 18 | - | 18 | - | 62 | 268 | 3 | م 20 | 8 | 22 | 295 | 235 | 16 | 10 | - |
| * 225 | 244.5 | 370 | 18 | 18 | - | 18 | - | 62 | 290 | 3 | م 20 | 8 | 22 | 325 | 265 | 16 | 10 | - |
| 250 | 273.0 | 395 | 20 | 20 | - | 20 | - | 68 | 320 | 3 | م 20 | 12 | 22 | 350 | 292 | 16 | 12 | - |
| 300 | 323.9 | 445 | 22 | 22 | - | 22 | - | 68 | 370 | 4 | م 20 | 12 | 22 | 400 | 344 | 16 | 12 | - |
| 350 | 355.6 | 505 | 26 | 25 | - | 25 | - | 68 | 430 | 4 | م 20 | 16 | 22 | 460 | 385 | 16 | 12 | - |
| 400 | 406.4 | 565 | 26 | 25 | - | 25 | - | 72 | 482 | 4 | مسييه 24 | 16 | 26 | 515 | 400 | 16 | 12 | - |
| 450 | 457.2 | 615 | 28 | 30 | - | 30 | - | 72 | 532 | 4 | مسييه 24 | 20 | 26 | 565 | 492 | 16 | 12 | - |
| 500 | 508.0 | 670 | 28 | 32 | - | 32 | - | 75 | 585 | 4 | مسييه 24 | 20 | 26 | 620 | 542 | 16 | 12 | - |
| 550 | 559.0 | 730 | 28 | 35 | - | 35 | - | 80 | 635 | 5 | مسييه 24 | 20 | 26 | 675 | 592 | 18 | 12 | - |
| 600 | 609.6 | 780 | 28 | 38 | - | 38 | - | 80 | 685 | 5 | مسييه 24 | 20 | 26 | 725 | 642 | 18 | 12 | - |
........
مادة
1) الكربون الصلب P245GH ، P250GH ، S235 والفولاذ المقاوم للصدأ SS304 ، SS316 ، SS316L
مقاومة الصدأ السطحية:
مضاد للصدأ السطحي 1: زيت خفيف مانع للصدأ
مانع الصدأ السطحي 2: طلاء طلاء أسود

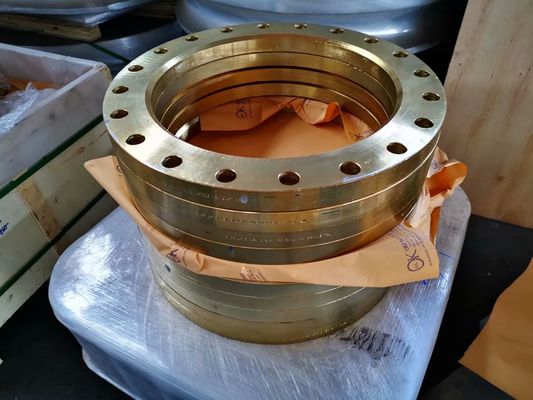

مانع الصدأ السطحي 3: طلاء طلاء أصفر

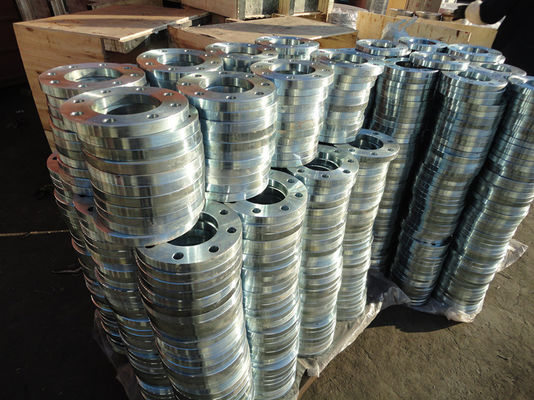

ضد الصدأ السطحي 4: مجلفن (مجلفن بالغمس الساخن أو مجلفن كهربائي)
ربط الوجه:
السطح 1: لمسة نهائية ناعمة
السطح 2: حلزوني مسنن
السطح 3: اثنان أو ثلاثة أخاديد (خطوط مائية)
(وجه مرفوع = RF ، وجه مسطح = FF)
مصطلحات:
1) الدفع: خطاب اعتماد غير قابل للإلغاء في الأفق أو T / T ، D / P
2) تسليم مصطلح ميناء فوب الصين أو ميناء المشتري سيف
3) التعبئة: الخشب الرقائقي البليت / حالة
اتصل:
مدير المبيعات: جريس تشانغ
HEBEI XINFENG HIGH-PRESSURE FLANGE AND PIPE FITTING CO.، LTD.
العنوان: Mencun County، Cangzhou City، Hebei Province، China 061400
الجوال: 86 18031772015 (wechat ، whatsapp)
هاتف: 86-317-6725755
بريد الالكتروني: info4@hbxfgj.com
سكايب: cangzhouzhangnan
التعليمات:
1. ما هو موك الخاص بك؟
عادة موك لدينا لكل حجم هو 1 طن.إذا كنت تعتقد أنه كثير جدًا ، فيمكننا مناقشة التفاصيل وفقًا لمتطلباتك.
2. يمكنك تقديم عينة مجانية؟
نعم ، يمكننا تقديم عينات مجانية من 150 م إلى 200 م.
3. ما هو وقت التسليم الخاص بك؟
سنقوم بالتوصيل خلال 30-45 يومًا
4. يمكنك قبول المنتجات المختلطة في حاوية واحدة؟
نعم ، نحن نقبل بالتأكيد.
