تفاصيل المنتج:
|
| مواد: | الكربون الصلب P245GH ، P250GH ، P265GH ، P280GH ، S235JR ، C22.8 ، ST37.2 والفولاذ المقاوم للصدأ SS3 | بحجم: | DN15-DN3000 |
|---|---|---|---|
| الضغط: | PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN63 ، PN100 ، PN160 | نوع شفة: | type01 ، type02 ، type04 ، type05 ، type11 ، type12 ، type13 ، type21 ، type32 ، type34 ، type36 |
| طلاء: | طلاء أسود ، زيت مضاد للصدأ ، مجلفن ، طلاء أصفر | سطح - المظهر الخارجي: | وجه مسطح (TYPEA) ، وجه مرتفع (TYPE B1 و B2) ، لسان (TYPE C) أخدد خطًا متواصلًا فوق الأخدود (TYPE D) |
| مترابطة: | NPT و BSP | اساسي: | EN1092-1 ، شفة مزورة DIN |
| تسليط الضوء: | DIN EN1092-1 شفة مزورة,شفة شفة زخرفية انزلاقية,شفة مسطحة ذات خيوط مسطحة |
||

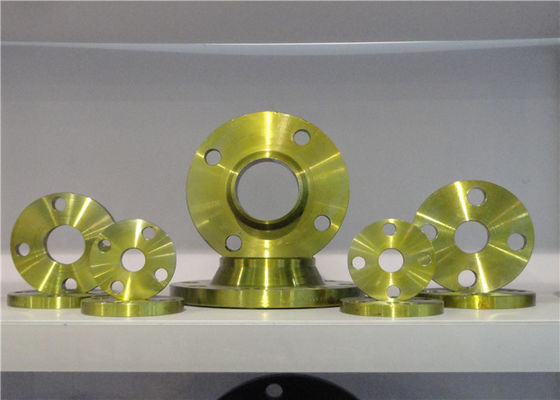

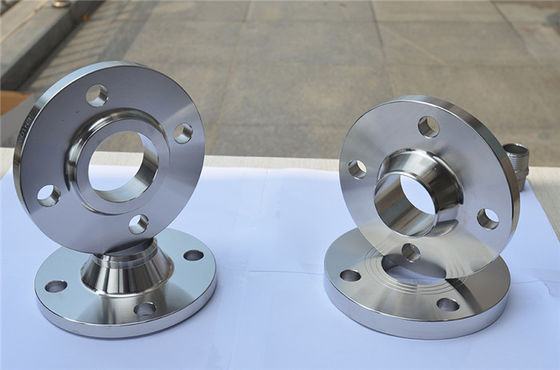

DIN / EN1092-1 شفة مزورة PN6 ، PN10 ، PN16 ، PN25 ، PN40 ، PN63
العنق ، انزلاق ، أعمى ، مسطح ، خيوط ، شفة فضفاضة
1. شفة EN1092-1
نطاق الحجم: DN15 إلى DN2000
التصميم: Type01، Type02، Type04، Type05، Type11، Type12، Type 13،
النوع 21 ، النوع 32 ، النوع 33 والنوع 34
الضغط: PN6، PN10، PN16، PN25، PN40، PN63، PN100
المواد: الكربون الصلب C22.8 ، S235JR ، P235GH ، P245GH ، P250GH ، P265GH ، P280GH.
الفولاذ المقاوم للصدأ: SS304 / 304L ، SS316 / 316L ، SS321
طلاء: طلاء أسود ، طلاء أصفر ، زيت مضاد للصدأ ، مجلفن بالغمس البارد والساخن ، مطلي بالإيبوكسي
السطح: وجه مسطح (TYPEA) ، وجه مرتفع (TYPE B1 و B2) ، لسان (TYPE C) ،
حفر خط متصل فوق البستان (النوع D) ،
حنفية (TYPE E) راحة (TYPE F) حنفية O-ring (TYPE G) O-ring groove (TYPE H)
| النوع 01: شفة صفيحة (انزلاقية) للحام | النوع 13: شفة مترابطة |
| النوع 02: شفة لوحة فضفاضة مع ياقة لوحة ملحومة | النوع 21: شفة متكاملة |
| النوع 04: شفة صفيحة فضفاضة مع ياقة ملحومة برقبة | النوع 32: أطواق لوحة ملحومة |
| النوع 05: شفة فارغة (أعمى) | النوع 33: ينتهي الأنبوب الملفوف |
| النوع 11: شفة ملحومة برقبة | النوع 34: الياقات ملحومة الرقبة |
| النوع 12: شفة انزلاقية مفصلية للحام |
2. شفة DIN
نطاق الحجم: DN15 إلى DN3000
تصميم:
شفة الانزلاق (شفة مسطحة): DIN2573،2576،2502،2503 ، 2543،2545
صمام رقبة اللحام: DIN2631،2632،2633،2634،2635،2636،2637
شفة عمياء: DIN 2527 PN6 ، PN10 ، PN16 ، PN25 ، PN40
falnge الخيوط: DIN2565،2566،2567،2568،2569
شفة فضفاضة: DIN 2641،2642،2655،2656
شفة انزلاقية مفصلية: DIN86029،86030
المواد: الكربون الصلب ST37.2 ، S235JR ، C22.8.
ستانلس ستيل SS304 / 304L ، SS316 / 316L ، SS321
تفاصيل شفة DIN / EN1092-1:
| الفلانشات DIN / EN | |||
| يكتب | معيار | الضغط الاسمي | البعد |

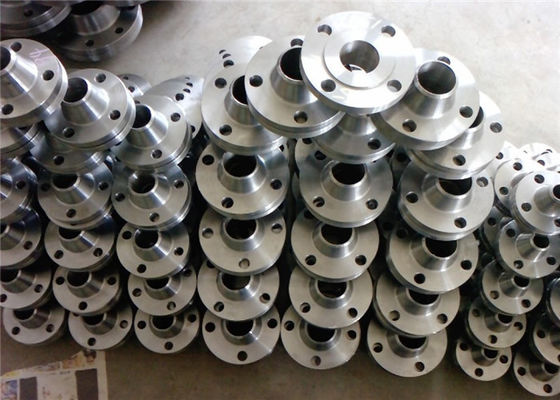

| شفة لحام الرقبة | EN1092-1 النوع 11 | PN6-PN100 | DN10-DN2000 |
| ضجيج 2631 - ضجيج 2637 | |||
| الشفاه العمياء | EN1092-1 Typ05 | PN6-PN100 | DN10-DN2000 |
| ضجيج 2527 | PN6-PN40 | ||
| فلنجات مسطحة للحام | DIN 2573 / DIN2576 / DIN2502 / DIN2503 / DIN2543 / DIN2544 / DIN2545 |
PN6-PN100 | DN10-DN2000 |
| EN1092-1 النوع 01 | PN6-PN40 | DN10-DN3000 | |
| شفة فضفاضة + أطواق ملحومة |
DIN2641 / DIN2642 / DIN2655 / DIN2656 | PN6-40 | DN10-DN800 |
| EN1092-1 النوع 02 | DN10-DN2000 | ||
| EN1092-1 نوع 32 | |||
| شفة فضفاضة + أطواق العنق الملحومة |
ضجيج 2673 | PN10 | DN10-DN1200 |
| EN1092-1 النوع 04 | PN6-PN40 | DN10-DN2000 | |
| EN1092-1 نوع 34 | |||

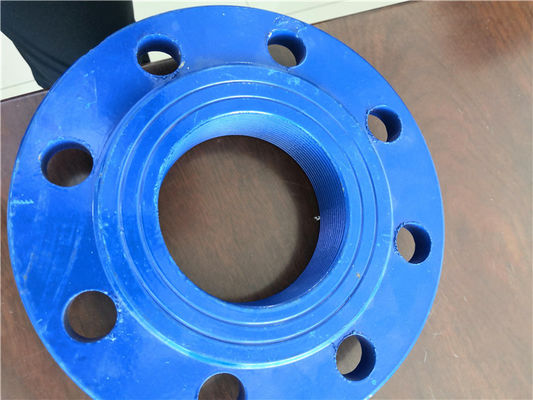

| الشفاه المترابطة | EN1092-1 النوع 13 | PN6-PN100 | DN10-DN600 |
| DIN2565،2566،2567،2568،2569 | DN10-DN150 | ||
| الانزلاق على شفة | EN1092-1 Typ12 | PN6-PN100 | DN10-DN600 |
| DIN86029 / DIN86030 | PN10-PN16 | DN10-DN1000 | |
