تفاصيل المنتج:
|
| مواد: | 304 ، 304 لتر ، 321 ، 316 ، 316 لتر ، إلخ | سماكة: | SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160 XXS |
|---|---|---|---|
| بحجم: | 1/2 "إلى 48" | اساسي: | ASME ، MSS ، HG ، DIN ، JIS ، GB |
| اكتب: | نصف قطر طويل 90 درجة ، نصف قطر قصير 90 درجة ، نصف قطر طويل 45 درجة ، شريط إرجاع 180 درجة | ||
| تسليط الضوء: | 316 ANSI B16.9 كوع بوتويلد,304321 كوع بوتويلد,SCH120 XXS كوع غير ملحوم |
||
ANSI B 16.9 BUTT ملحومة وغير ملحومة SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. المواد: 304 ، 304L ، 321 ، 316 ، 316L ، إلخ.
2. المعيار: ASME ، MSS ، HG ، DIN ، JIS ، GB

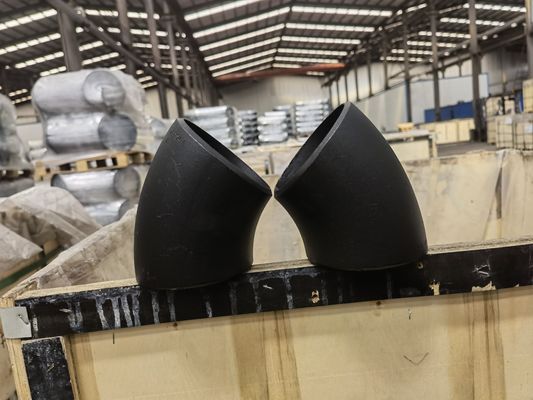

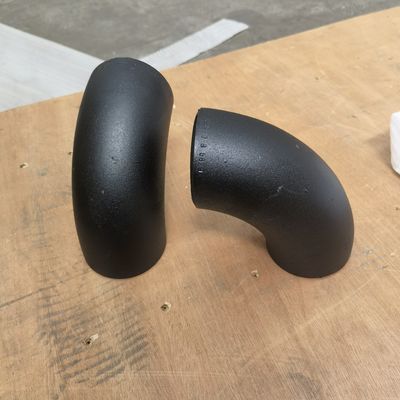

3. النوع: نصف قطر طويل 90 درجة ، نصف قطر قصير 90 درجة ، نصف قطر طويل 45 درجة ، نطاق عودة 180 درجة
نحن نقدم التركيبات الصحية ، والتركيبات الصحية من الفولاذ المقاوم للصدأ ، ووصلات الأنابيب الفولاذية المقاومة للصدأ التي يتم تصنيعها باستخدام الفولاذ المقاوم للصدأ ذو الجودة المثلى.إن مجموعتنا الواسعة من وصلات الإنطلاق الصحية المصنوعة من الفولاذ المقاوم للصدأ معروفة بين العملاء بسبب قوة شدها.تجهيزات الأنابيب الفولاذية هذه في مختلف الدرجات والتشطيبات حسب الاحتياجات.
مواصفات كوع الفولاذ المقاوم للصدأ الملحوم بعقب:
| تخصيص | يكتب | البيانات |
| بحجم | 90 درجة طويلة / قصيرة نصف القطر 45 درجة طويلة الشعاع |
سلس 1/2 بوصة -20 بوصة (DN15-DN500) ملحومة 1/2 "-48" (DN15-DN1200) |
| شريط عودة 180 درجة | سلس 1/2 "-4" (DN15-DN100) | |
| سمك الحائط | 90 درجة طويلة / قصيرة نصف القطر 45 درجة طويلة الشعاع |
SCH5S-SCH160 |
| شريط عودة 180 درجة | SCH5S-SCH80S | |
| مادة | 304 ، 304 لتر ، 321 ، 316 ، 316 لتر ، إلخ. | |
| اساسي | GB / T12459 ، GB / T13401 ، SH3408 ، SH3409 ، HG / T21635 | |
| HG / T21631 ، ASME B16.9 ، MSS SP-43 ، DIN 2605 ، JIS B2313 | ||

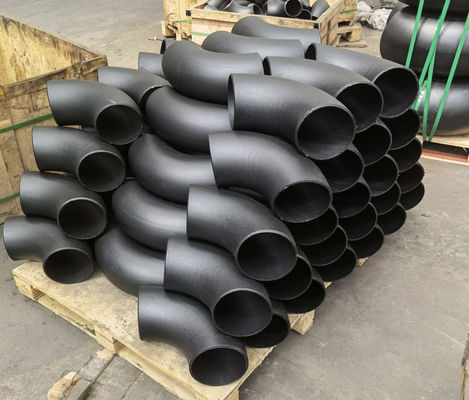

أنواع الفولاذ المقاوم للصدأ الملحوم بعقب مرفق :
المقياس التقني:
| أكواع اللحام التناكبي ANSI B16.9.0 | ||||
| القطر الاسمي | في الخارج
القطر / مم |
المركز إلى النهاية / مم | ||
|
45 درجة الكوع
|
90 درجة الكوع | |||
| DN | التطوير التنظيمي | شعاع طويل | شعاع طويل | نصف قطر قصير |
| 1/2 | 21.3 | 15.7 | 38.1 | - |
| 3/4 | 26.7 | 19.1 | 38.1 | - |
| 1 | 33.4 | 22.4 | 38.1 | 25.4 |
| 1 1/4 | 42.2 | 25.4 | 47.8 | 31.8 |
| 1 1/2 | 48.3 | 28.4 | 57.2 | 38.1 |
| 2 | 60.3 | 35.1 | 76.2 | 50.8 |
| 2 1/2 | 73 | 44.5 | 95.3 | 63.5 |
| 3 | 88.9 | 50.8 | 114.3 | 76.2 |
| 3 1/2 | 101.6 | 57.2 | 133.4 | 88.9 |
| 4 | 114.3 | 63.5 | 152.4 | 101.6 |
| 5 | 141.3 | 79.2 | 190.5 | 127 |
| 5 | 168.3 | 95.3 | 228.6 | 152.4 |
| 8 | 219.1 | 127 | 304.8 | 203.2 |
| 10 | 273.1 | 158.8 | 381 | 254 |
| 12 | 323.9 | 190.5 | 457.2 | 304.8 |
| 14 | 355.6 | 222.3 | 533.4 | 355.6 |
| 16 | 406.4 | 254 | 609.6 | 406.4 |
| 18 | 457.2 | 285.8 | 685.8 | 457.2 |
| 20 | 508 | 317.5 | 762 | 508 |
| 22 | 558.8 | 342.9 | 838.2 | 558.8 |
| 24 | 609.6 | 381 | 914.4 | 609.6 |
مواصفات كوع الفولاذ المقاوم للصدأ الملحوم بعقب:
| تخصيص | يكتب | البيانات |
| بحجم | 90 درجة طويلة / قصيرة نصف القطر 45 درجة طويلة الشعاع |
سلس 1/2 بوصة -20 بوصة (DN15-DN500) ملحومة 1/2 "-48" (DN15-DN1200) |
| شريط عودة 180 درجة | سلس 1/2 "-4" (DN15-DN100) | |
| سمك الحائط | 90 درجة طويلة / قصيرة نصف القطر 45 درجة طويلة الشعاع |
SCH5S-SCH160 |
| شريط عودة 180 درجة | SCH5S-SCH80S | |
| مادة | 304 ، 304 لتر ، 321 ، 316 ، 316 لتر ، إلخ. | |
| اساسي | GB / T12459 ، GB / T13401 ، SH3408 ، SH3409 ، HG / T21635 | |
| HG / T21631 ، ASME B16.9 ، MSS SP-43 ، DIN 2605 ، JIS B2313 | ||
