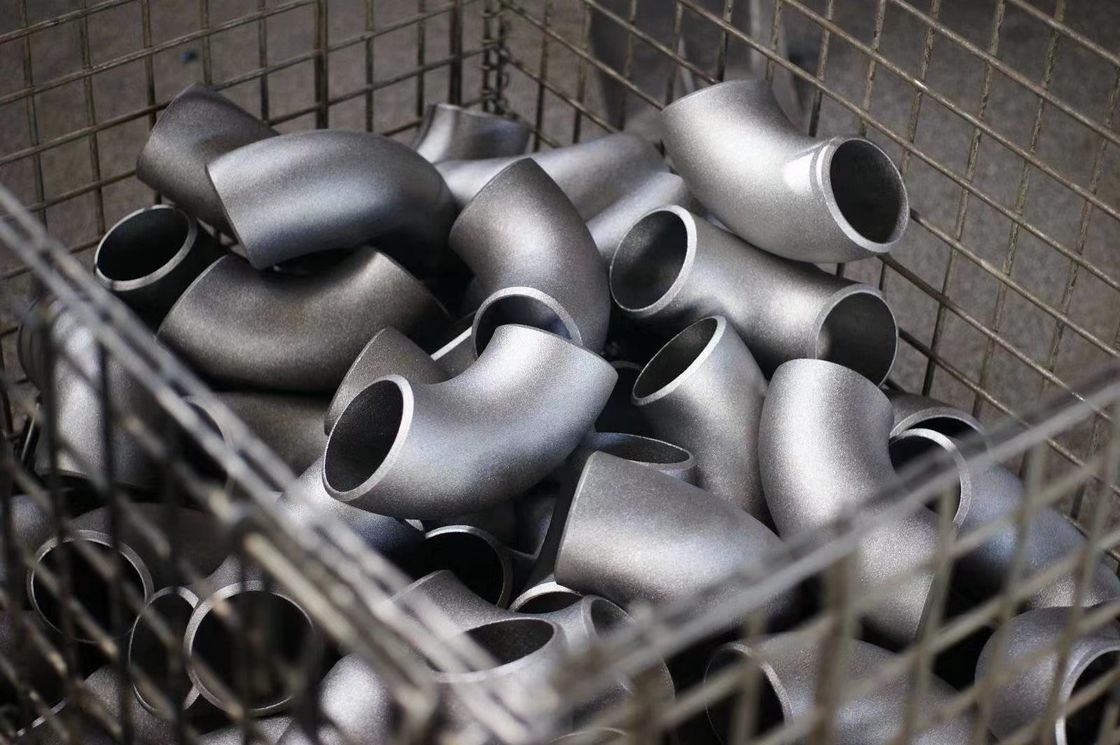

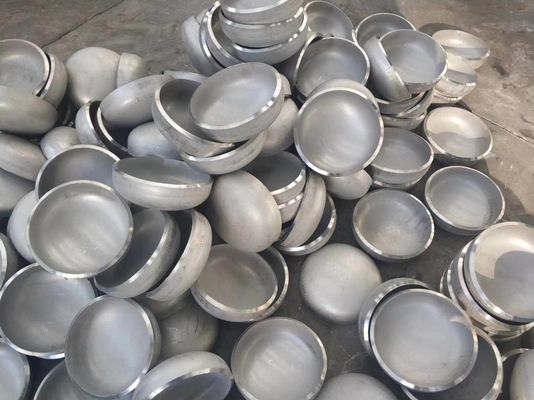

Name: A234 WPB SS400 45 درجة SGP JIS B2311 الكوع المحملة المخفض وغطاء
Brand: XF
SKU: 1/2 "-72"
Price: 1 USD
Availability: InStock
Rating: 4.7 (164 reviews)

مكان المنشأ:

الصين

اسم العلامة التجارية:

إصدار الشهادات:

ISO9001 , PED AND AD2000 W0 EN10204 3.1

رقم الموديل:

1/2 "-72"

الحد الأدنى لكمية:

1 قطع

الأسعار:

1USD-100USD

تفاصيل التغليف:

حالات الخشب الرقائقي والمنصات

وقت التسليم:

15-30أيام

شروط الدفع:

L / C ، D / A ، D / P ، T / T.

القدرة على العرض:

1500 طن في الشهر

اساسي:

JIS B2311

بحجم:

1/2 بوصة * 72 بوصة

مواد:

A234 WPB ، SS400 SS304 / 304L SS316 / 316L

طلاء:

الزيت ، المجلفن على البارد والساخن المجلفن

صفقة:

حالات الخشب الرقائقي والمنصات

ميناء التحميل:

Xingang ، ميناء Tinjin

سميك:

برنامج SGP

دفع:

TT LC DP DA

نوع الإنتاج:

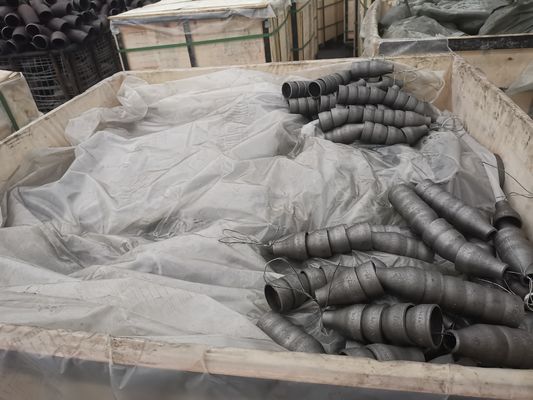

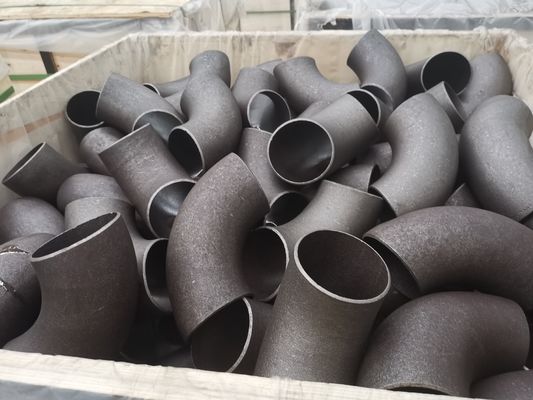

الكوع ، بونيه مخفضه

تسليط الضوء:

كوع SS400 SGP JIS B2311

كوع SGP JIS B2311 45 درجة

A234 WPB Tee Reducer و Cap

طلاء: النفط ، المجلفن على البارد والساخن المجلفن

أبعاد أكواع SGP في JIS B2311 / B2312.

أبعاد الأكواع القياسية JIS B2311 / B2312 SGP.

JIS-B2311-B2312-SGP-ELBOW-BEND-DRAWING

رسم JIS-B2311-B2312-SGP-الكوع والانحناء

45 درجة و 90 درجة أبعاد المرفقين SGP بالملم

اسمى، صورى شكلى، بالاسم فقط		التطوير التنظيمي	مركز للنهاية			90˚ الوزن		45 درجة الوزن
(NPS)		التطوير التنظيمي	90 درجة (أنثى)		45˚ (ح)	KG / الكمبيوتر الشخصي		KG / الكمبيوتر الشخصي
أ	ب	د	طويل	اطلاق النار	طويل	طويل	قصير القامة	طويل
15	½	21.7	38.1	-	15.8	0.08	0.05	0.04
20	¾	27.2	38.1	-	15.8	0.1	0.07	0.05
25	1	34	38.1	25.4	15.8	0.15	0.1	0.08
32	1¼	42.7	47.6	31.8	19.7	0.26	0.17	0.13
40	1½	48.6	57.2	38.1	23.7	0.35	0.24	0.18
50	2	60.5	76.2	50.8	31.6	0.64	0.43	0.32
65	2½	76.3	95.3	63.5	39.5	1.12	0.75	0.56
80	3	89.1	114.3	76.2	47.3	1.58	1.05	0.79
90	3½	101.6	133.4	88.9	55.3	2.17	1.45	1.09
100	4	114.3	152.4	101.6	63.1	2.91	1.94	1.46
125	5	139.8	190.5	127	78.9	4.49	2.99	2.25
150	6	165.2	228.6	152.4	94.7	7.09	4.73	3.55
200	8	216.3	304.8	203.2	126.3	14.4	9.61	7.2
250	10	267.4	381	254	157.8	25.4	16.9	12.7
300	12	318.5	457.2	304.8	189.4	38.1	25.4	19.05
350	14	355.6	533.4	355.6	220.9	56.7	37.8	28.35
400	16	406.4	609.6	406.4	252.5	74.3	49.5	37.15
450	18	457.2	685.8	457.2	284.1	94.2	62.8	47.1
500	20	508	762	508	315.6	116	77.7	58
550	22	558.8	838.2	558.8	347.2	141	94.1	70.5
600	24	609.6	914.4	609.6	378.7	168	112	84
650	26	660.4	990.6	660.4	410.3	198	132	99
700	28	711.2	1066.8	711.2	441.9	230	154	115
750	30	762	1143	762	473.4	264	176	132
800	32	812.8	1219.2	812.8	505	301	201	150.5
850	34	863.6	1295.4	863.6	536.6	340	227	170
900	36	914.4	1371.6	914.4	568.1	380	253	190
950	38	965.2	1447.8	965.2	599.7	425	283	212.5
1000	40	1016	1524	1016	631.2	471	314	235.5
1050	42	1066.8	1600.2	1066.8	662.8	518	346	259
1100	44	1117.6	1676.4	1117.6	694.4	570	380	285
1150	46	1168.4	1752.6	1168.4	725.9	623	415	311.5
1200	48	1219.2	1828.8	1219.2	757.5	677	452	338.5

180 ° أكواع SGP الأبعاد بالملم

اسمى، صورى شكلى، بالاسم فقط		التطوير التنظيمي	C إلى C.		نهاية لنهاية		180˚ الوزن
(NPS)		التطوير التنظيمي	180 درجة (ف)		180˚ (ك)		KG / الكمبيوتر الشخصي
أ	ب	د	طويل	اطلاق النار	طويل	اطلاق النار	طويل	قصير القامة
15	½	21.7	76.2	-	49	-	0.16	0.1
20	¾	27.2	76.2	-	51.7	-	0.2	0.14
25	1	34	76.2	50.8	55.1	42.4	0.3	0.2
32	1¼	42.7	95.2	63.6	69	53.2	0.52	0.34
40	1½	48.6	114.4	76.2	81.5	62.4	0.7	0.48
50	2	60.5	152.4	101.6	106.5	81.1	1.28	0.86
65	2½	76.3	190.6	127	133.5	101.7	2.24	1.5
80	3	89.1	228.6	152.4	158.9	120.8	3.16	2.1
90	3½	101.6	266.8	177.8	184.2	139.7	4.34	2.9
100	4	114.3	304.8	203.2	209.6	158.8	5.82	3.88
125	5	139.8	381	254	260.4	196.9	8.98	5.98
150	6	165.2	457.2	304.8	311.2	235	14.18	9.46
200	8	216.3	609.6	406.4	413	311.4	28.8	19.22
250	10	267.4	762	508	514.7	387.7	50.8	33.8
300	12	318.5	914.4	609.6	616.5	464.1	76.2	50.8
350	14	355.6	1066.8	711.2	711.2	533.4	113.4	75.6
400	16	406.4	1219.2	812.8	812.8	609.6	148.6	99
450	18	457.2	-	-	-	-	188.4	125.6
500	20	508	-	-	-	-	232	155.4
550	22	558.8	-	-	-	-	282	188.2
600	24	609.6	-	-	-	-	336	224
650	26	660.4	-	-	-	-	396	264
700	28	711.2	-	-	-	-	460	308
750	30	762	-	-	-	-	528	352
800	32	812.8	-	-	-	-	602	402
850	34	863.6	-	-	-	-	680	454
900	36	914.4	-	-	-	-	760	506
950	38	965.2	-	-	-	-	850	566
1000	40	1016	-	-	-	-	942	628
1050	42	1066.8	-	-	-	-	1036	692
1100	44	1117.6	-	-	-	-	1140	760
1150	46	1168.4	-	-	-	-	1246	830
1200	48	1219.2	-	-	-	-	1354	904
