تفاصيل المنتج:
|
| مواد: | SS400 | اللون: | الأصفر |
|---|---|---|---|
| الضغط: | 5K 10K 16K 20K 30K 40K | تصميم خاص: | نعم |
| اسم: | JIS B2220 5K 10K 16K 20K 30K 40K SOP / BL / SOH الكربون الصلب SS400 اللون الأصفر | الأنواع الأكثر شيوعًا من شفة JIS b2220 10k: | مزورة / ملولبة / ثمل / لوحة |
| تسليط الضوء: | 1200NB شفة JIS B2220,15NB شفة JIS B2220,SOP BL SOH FLANGE SS400 |
||

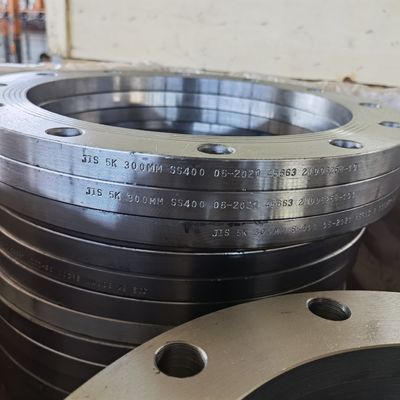

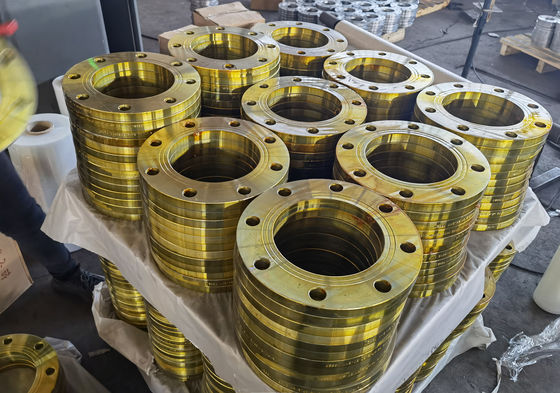

JIS B2220 5K 10K 16K 20K 30K 40K SOP / BL / SOH الكربون الصلب SS400 اللون الأصفر
| اسمى، صورى شكلى، بالاسم فقط | في الخارج | داخل | في الخارج | الأبعاد المقطعية للحافة | بولت هول | ولا | تقريبا. | ||||||||||
| ضياء.من | ضياء.من | ضياء | ضياء.من | ر | تي | ضياء.من المحور | ص | ضياء.من | ضياء.من | بولت. | لا. | الفجوة | بولت | وزن | |||
| شفة | صلب | شفة | شفة | أ | ب | وجه | راي- سيد الوجه |
دائرة | بولت | ضياء. | بحجم | (كلغ) | |||||
| يضخ | فعل | د | F | ز | ضياء | ثقوب | ح | SOP | BL | سوه | |||||||
| 10 | 17.3 | 17.8 | 90.0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | م 12 | 0.51 | 0.53 | - |
| 15 | 21.7 | 22.2 | 95.0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | م 12 | 0.56 | 0.60 | - |
| 20 | 27.2 | 27.7 | 100.0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | م 12 | 0.72 | 0.79 | - |
| 25 | 34.0 | 34.5 | 125.0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | م 16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135.0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | م 16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140.0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | م 16 | 1.55 | 1.79 | - |
| 50 | 60.5 | 61.1 | 155.0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | م 16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175.0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | م 16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90.0 | 185.0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | م 16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195.0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | م 16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210.0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | م 16 | 3.10 | 4.57 | - |
| 125 | 139.6 | 141.2 | 250.0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | م 20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166.6 | 280.0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | م 20 | 6.30 | 10.10 | - |
| (175) | 190.7 | 192.1 | 305.0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | م 20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218.0 | 330.0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | م 20 | 7.46 | 8.00 | - |
| (225) | 241.8 | 243.7 | 350.0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | م 20 | 7.70 | 15.80 | - |
| 250 | 267.4 | 269.5 | 400.0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | م 22 | 11.80 | 22.60 | 12.70 |
| 300 | 318.5 | 321.0 | 445.0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | م 22 | 12.60 | 27.80 | 13.80 |
| 350 | 355.6 | 358.1 | 490.0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | م 22 | 16.30 | 36.90 | 18.20 |
| 400 | 406.4 | 409.0 | 560.0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | مسييه 24 | 23.20 | 52.10 | 25.80 |
| 450 | 457.2 | 460.0 | 620.0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | مسييه 24 | 29.30 | 68.40 | 33.40 |
| 500 | 508.0 | 511.0 | 675.0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | مسييه 24 | 33.30 | 81.60 | 38.00 |
| (550) | 558.8 | 562.0 | 745.0 | 32 (34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | مسييه 30 | 42.90 | 105 (112) | 49.40 |
| 600 | 609.6 | 613.0 | 795.0 | 32 (36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | مسييه 30 | 45.40 | 120 (134) | 52.60 |
| (650) | 660.4 | 664.0 | 845.0 | 34 (38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | مسييه 30 | 51.80 | 144 (161) | 60.20 |
| 700 | 711.2 | 715.0 | 905.0 | 34 (40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | مسييه 30 | 59.00 | 176 (196) | 70.20 |
| (750) | 762.0 | 766.0 | 970.0 | 36 (44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | مسييه 30 | 72.80 | 214 (248) | 86.50 |
| 800 | 812.8 | 817.0 | 1020.0 | 36 (46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | مسييه 30 | 76.00 | 249 (286) | 92.00 |
| (850) | 863.6 | 868.0 | 1070.0 | 36 (48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | مسييه 30 | 80.10 | (330) | 98.70 |
| 900 | 914.4 | 919.0 | 1120.0 | 38 (50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | مسييه 30 | 88.90 | (377) | 110.00 |
| 1000 | 1016.0 | 1021.0 | 1235.0 | 40 (56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | مسييه 36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122.0 | 1345.0 | 42 (62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | مسييه 36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224.0 | 1465.0 | 44 (66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | مسييه 36 | 163.00 | (854) | 215.00 |
| 1350 | 1371.6 | 1376.0 | 1630.0 | 48 (74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | مسييه 42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529.0 | 1795.0 | 50 (82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | مسييه 42 | 248.00 | (1590) | 340.00 |
| مخطط حجم شفة JIS 10 كيلو | 1/2 "(15 NB) إلى 48" (1200NB) DN10 ~ DN5000 |
|---|---|
| معايير شفة JIS 10k 80a | ANSI / ASME B16.5، B16.47 Series A & B، B16.48، BS4504، BS 10، EN-1092، DIN، ANSI Flanges، ASME Flanges، BS Flanges، DIN Flanges، EN Flanges، GOST Flange، ASME / ANSI B16.5 / 16.36 / 16.47A / 16.47B ، MSS S44 ، ISO70051 ، JISB2220 ، BS1560-3.1 ، API7S-15 ، API7S-43 ، API605 ، EN1092 |
| JIS 10k 50a حساب ضغط شفة في DIN | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40، PN64 JIS 10k flange |
| JIS 10k rf تصنيف ضغط شفة ANSI | فئة 150 LBS ، 300 LBS ، 600 LBS ، 900 LBS ، 1500 LBS ، 2500 LBS JIS 10k 25a flange |
| JIS | 5K ، 10 K ، 16 K 20 K ، 30 K ، 40 K ، 63 K JIS 10k انزلاق على الحافة |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a flange |
| EN | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k ملحومة العنق شفة |
| الأنواع الأكثر شيوعًا من شفة JIS b2220 10k | مزورة / ملولبة / ثمل / لوحة |
| تقنية الإنتاج |
|
| JIS 10k الانزلاق على طلاء شفة | طلاء أسود بالزيت ، طلاء مضاد للصدأ ، مطلي بالزنك ، أصفر شفاف ، شفة JIS 10k مغلفنة بالغمس البارد والساخن |
| نوع الاتصال / نوع الوجه شفة | وجه مرتفع (RF) ، مفصل من النوع الدائري (RTJ) ، وجه مسطح (FF) ، ذكر وأنثى كبير (LMF) ، وجه مفصل الحضن (LJF) ، ذكر وأنثى صغير (SMF) ، لسان صغير ، لسان كبير وحز ، أخدود |
| شهادات اختبار شفة JIS 10k | EN 10204 / 3.1B شهادة المواد الخام 100٪ تقرير اختبار التصوير الشعاعي تقرير التفتيش من طرف ثالث ، إلخ |
| اختبار شفة أعمى 10k JIS | مطياف القراءة المباشرة ، آلة الاختبار الهيدروستاتيكي ، كاشف الأشعة السينية ، كاشف الخلل الصوتي UI ، كاشف الجسيمات المغناطيسية |
| تصميم خاص |
حسب الرسم الخاص بك AS و ANSI و BS و DIN و JIS |
| ادوات | آلة الصحافة ، آلة الانحناء ، آلة الدفع ، آلة الشطف الكهربائية ، آلة التفجير بالرمل إلخ |
| أصل | هندي / غرب أوروبا / اليابان / الولايات المتحدة الأمريكية / كوري |
| JIS 10k 80a شفة الاستخدامات والتطبيقات |
|
| الصانع |
ANSI DIN و GOST و JIS و UNI و BS و AS2129 و AWWA و EN و SABS و NFE إلخ.
|
| JIS 10k شفة أعمى تصدير إلى | إندونيسيا ، أوكرانيا ، الهند ، أيرلندا ، سنغافورة ، المملكة العربية السعودية ، إسبانيا ، دبي ، بيرو ، تايلاند ، كوريا ، إيران ، كندا ، الولايات المتحدة الأمريكية ، البرازيل ، مصر ، عمان ، إلخ |
| شهادات اختبار المواد (MTC) وفقًا لـ EN 10204 3.1 و EN 10204 3.2 ، شهادات الاختبار التي تصدق على NACE MR0103 ، NACE MR0175 | |
واحدة من الشركات المصنعة للفلنجات ذات الجودة العالية JIS 10k rf تقدم هذه الفلنجات JIS 10k 80a وفقًا للمعيار.Excel Metal حاصل على شهادة ISOJIS 10k 50a الشركة المصنعة شفة & JIS 10k 40a شفة
| الكربون الصلب JIS b2220 10k شفة | ASTM / ASME A / SA105 A / SA105N & A / SA216-WCB ، DIN 1.0402 ، DIN 1.0460 ، DIN 1.0619 ، صلب ، ASTM A105 / ASME SA105 ، A105N ، ASTM A350 LF2 / ASME SA350 ، إنتاجية عالية CS ASTM4 A694 / ASME SA350 (F52 F56 F60 F65 F70 F80) |
| الفولاذ المقاوم للصدأ JIS b2220 10k شفة | ASTM / ASME A / SA182 F304، F304L، F316، F316L، ASTM / ASME A / SA351 CF8، CF3، CF8M، CF3M، DIN 1.4301، DIN 1.4306، DIN 1.4401، DIN 1.4404، DIN 1.4308، DIN 1.4408، DIN 1.430 1.4409 |
| سبائك الصلب JIS b2220 10k شفة | ASTM A182 / ASME SA182 F5، F9، F11، F12، F22، F91 |
| التيتانيوم JIS b2220 10k شفة | ASTM B381 / ASME SB381 ، التيتانيوم غرام.1 ، التيتانيوم غرام.2 ، التيتانيوم غرام.4 ، التيتانيوم غرام.5 ، التيتانيوم غرام.7 ASTM R50250 / GR.1 |R50400 / GR.2 |R50550 / GR.3 |R50700 / GR.4 |GR.6 | R52400 / GR.7 |R53400 / GR.12 |R56320 / GR.9 | R56400 / GR.5 |
| النحاس JIS b2220 10k شفة | T1، T2، C10100، C10200، C10300، C10400، C10500، C10700، C10800، C10910، C10920، TP1، TP2، C10930، C11000، C11300، C11400، C11500، C11600، C12000، C12200، C12300، TU1، TU2، C10930 C14200 ، C14420 ، C14500 ، C14510 ، C14520 ، C14530 ، C17200 ، C19200 ، C21000 ، C23000 ، C26000 ، C27000 ، C27400 ، C28000 ، C33000 ، C33200 ، C37000 ، C44300 ، C44400 ، C44500 ، C60800 ، C63020 ، C40070 C70620 ، C71000 ، C71500 ، C71520 ، C71640 ، إلخ |
| النحاس والنيكل JIS b2220 شفة 10 كيلو | ASTM / ASME SB 61/62/151/152 ، النحاس والنيكل 90/10 (C70600) ، Cupro Nickel 70/30 (C71500) ، UNS C71640 |
| النحاس JIS b2220 10k شفة | 3602/2604 / H59 / H62 / إلخ. |
| Inconel JIS b2220 10k شفة | ASTM B564 / ASME SB564 ، Inconel 600 ، 601 ، 625 ، 718 ، 783 ، 690 ، x750 JIS b2220 10k شفة |
| Hastelloy JIS b2220 10k شفة | ASTM B564 / ASME SB564 ، Hastelloy C276 (UNS N10276) ، C22 (UNS N06022) ، C4 ، C2000 ، B2 ، B3 ، X الشفاه |
| شفة Monel JIS b2220 10k | ASTM B564 / ASME SB564، Monel 400 (UNS No. N04400)، Monel 500 (UNS No. N05500) |
| سبيكة 20 JIS b2220 10k شفة | ASTM B462 / ASME SB462 ، سبيكة Carpenter® 20 ، سبيكة 20Cb-3 |
| ألومنيوم JIS b2220 10k شفة | 5052/6061/6063/2017/7075 / إلخ. |
| نيكل JIS b2220 10k شفة | ASTM B564 / ASME SB564 ، نيكل 200 ، نيكل 201 ، نيكل 205 ، نيكل 205LC |
| Duplex JIS b2220 10k flange | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| سوبر دوبلكس JIS b2220 10k شفة | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| شفة Incoloy JIS b2220 10k | ASTM B564 / ASME SB564، Incoloy 800، 800H، 800HT (UNS N08800)، 825 (UNS N08825)، 925 فلنجات |
| 254 Smo JIS b2220 شفة 10 كيلو | ASTM A182 / ASME SA182، SMO 254 / 6Mo، UNS S31254، DIN 1.4547 |
| Nimonic JIS b2220 10k شفة | نيمونيك 75 ، نيمونيك 80 أ ، نيمونيك 90 |
| مواد شفة أخرى JIS b2220 10k | البرونز القصدير ، البرونز Alumunum ، البرونز الرصاص |
برزت كواحدة من أفضل الشركات المصنعة للفلنجة JIS 10k 25a ، ولدينا مجموعة واسعة من شفة JIS 10k 65a في جميع الأحجام والأبعاد ، وموزع ومورد موثوق به لشفة JIS 10k 40a ونوفر انزلاق JIS 10k على الفلنجات الفوري في جميع الأنحاء
