تفاصيل المنتج:
|
| اساسي: | ASME B16.9 | مواد: | A234 Wpb |
|---|---|---|---|
| بحجم: | 1/2 "-48" | سماكة: | SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160 |
| نصف القطر: | L / R و S / R | زاوية: | 45 د 90 د 180 د |
| صفقة: | حالات الخشب الرقائقي والمنصات | طلاء: | طلاء أسود ، زيت ، مجلفن على البارد وحار مجلفن |
| تسليط الضوء: | B16.9 مواسير ملحومة بعقب,وصلات مواسير ملحومة بعقب ASME SCH10,ASME SCH80 كوع فولاذي أسود |
||

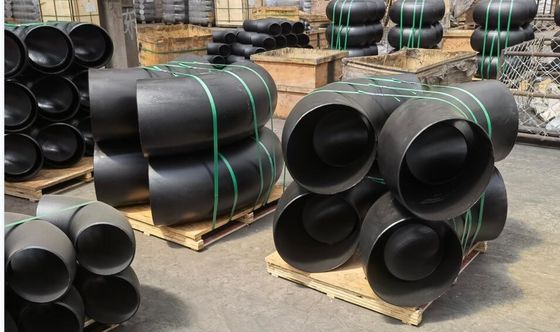

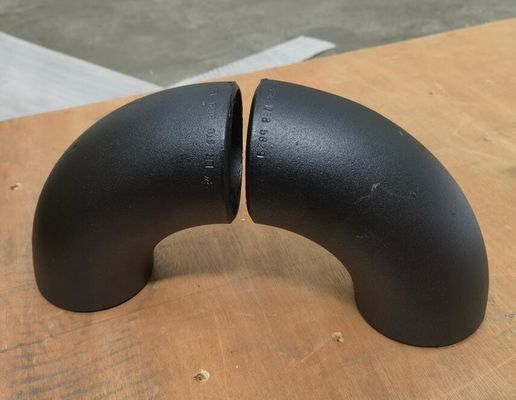

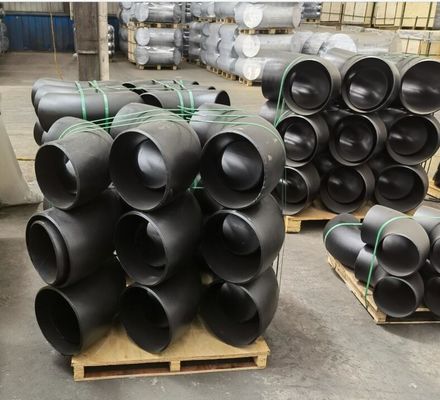

ASME B16.9 بعقب وصلات الأنابيب الملحومة باللون الأسود الكوع
المواد: A234 WPB SS304 / 304L SS316 / 316L
الحجم: 1/2 "-48"
السماكة: SCH5 ، SCH10 ، SCH20 ، SCH30 ، STD ، SCH40 ، SCH80 ، SCH120 ، SCH160
نصف القطر: L / R AND S / R
الزاوية: 45D 90D 180D
طلاء: طلاء أسود ، زيت ، مجلفن على البارد وساخن مجلفن
الحزمة: حالات الخشب الرقائقي والمنصات
45 درجة / 90 درجة / 180 درجة كوع ، نصف قطر طويل / كوع نصف قطر قصير
• المعايير:
ASTM A234 WPB ، ASME B16.9 ، MSS SP-43 ، DIN 2617 ، JIS B2313
90 نصف قطر المرفقين = 1.5d
داخل |
حائط |
سينتريلين |
وزن |
|---|---|---|---|
| قطر الدائرة | سماكة | نصف القطر | لكل قطعة |
| "أ" مم | "ب" ملم | "ج" ملم | كيلوغرامات |
| 15 | 1.50 | 30 | 0.03 |
| 20 | 1.50 | 35 | 0.04 |
| 25 | 1.50 | 32.5 | 0.06 |
| 32 | 1.50 | 45 | 0.11 |
| 40 | 1.50 | 60 | 0.20 |
| 50 | 2.00 | 73 | 0.31 |
| 65 | 2.00 | 95 | 0.52 |
| 80 | 2.00 | 123 | 0.77 |
| 100 | 2.00 | 150 | 1.20 |
| 100 | 3.00 | 150 | 1.79 |
| 125 | 2.00 | 188 | 1.88 |
| 150 | 2.00 | 225 | 2.69 |
| 150 | 3.00 | 225 | 4.09 |
| أوزان التركيبات | ||||||||
|---|---|---|---|---|---|---|---|---|
| NPS بوصات |
الأكواع 1.5 د |
الأكواع 1.5 د |
||||||
| Sch. 5S |
Sch. 10S |
Sch. 40 ثانية |
Sch. 80 ثانية |
Sch. 5S |
Sch. 10S |
Sch. 40 ثانية |
Sch. 80 ثانية |
|
| 1/2 | 0.05 | 0.06 | 0.08 | 0.10 | 0.03 | 0.04 | 0.05 | 0.07 |
| 3/4 | 0.06 | 0.07 | 0.09 | 0.11 | 0.04 | 0.05 | 0.06 | 0.07 |
| 1 | 0.09 | 0.15 | 0.18 | 0.20 | 0.06 | 0.10 | 0.12 | 0.13 |
| 1 1/4 | 0.13 | 0.20 | 0.25 | 0.35 | 0.09 | 0.13 | 0.17 | 0.12 |
| 1 1/2 | 0.18 | 0.30 | 0.40 | 0.50 | 0.12 | 0.20 | 0.27 | 0.33 |
| 2 | 0.30 | 0.50 | 0.70 | 0.90 | 0.20 | 0.33 | 0.47 | 0.60 |
| 2 1/2 | 0.60 | 0.85 | 1.35 | 1.80 | 0.40 | 0.60 | 0.90 | 1.20 |
| 3 | 0.90 | 1.30 | 2.00 | 2.90 | 0.60 | 0.90 | 1.35 | 1.90 |
| 4 | 1.40 | 2.00 | 4.00 | 5.90 | 0.90 | 1.35 | 2.65 | 3.90 |
| 5 | 2.90 | 3.60 | 6.50 | 9.70 | 1.95 | 2.40 | 4.35 | 6.50 |
| 6 | 4.00 | 5.00 | 10.5 | 16.0 | 2.70 | 3.35 | 7.00 | 10.5 |
| 8 | 7.40 | 10.0 | 21.5 | 33.5 | 4.90 | 6.70 | 14.5 | 22.5 |
| 10 | 13.6 | 16.8 | 38.5 | 52.5 | 9.10 | 11.2 | 25.6 | 35.0 |
| 12 | 23.4 | 27.0 | 59.0 | 79.0 | 15.6 | 18.0 | 39.5 | 53.0 |
| 14 | 29.0 | 35.0 | 70.0 | 94.0 | 19.3 | 23.5 | 47.0 | 63.0 |
| 16 | 41.3 | 47.0 | 95.0 | 125 | 27.5 | 31.5 | 63.5 | 84.0 |
| 18 | 51.8 | 59.0 | 120 | 158 | 34.5 | 39.5 | 80.0 | 105 |
| 20 | 73.0 | 85.0 | 146 | 194 | 49.0 | 57.0 | 98.0 | 129 |
| 24 | 122 | 140 | 210 | 282 | 82.0 | 94.0 | 140 | 188 |
| تجهيزات اللحام بعقب الفولاذ المقاوم للصدأ | |
|---|---|
| أنواع التركيبات | 90º LRs ، 90º SRs ، 45º المرفقين ، مخفضات متحدة المركز ، مخفضات لامركزية ، المحملات ، تقليل المحملات والتركيبات نهاية كعب |
| الأحجام | 1/2 "- 12" |
| جداول | Sch 10S - 80S |
* معدلات ضغط أعلى وأحجام أكبر من المذكورة أعلاه متاحة عند الطلب.
