حافة مسطحة BS10 حواف ASME B16.47 ANSI B16.5 BS10 شفة لوحة الأنابيب

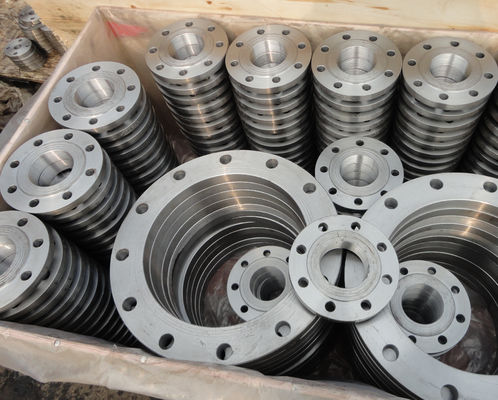

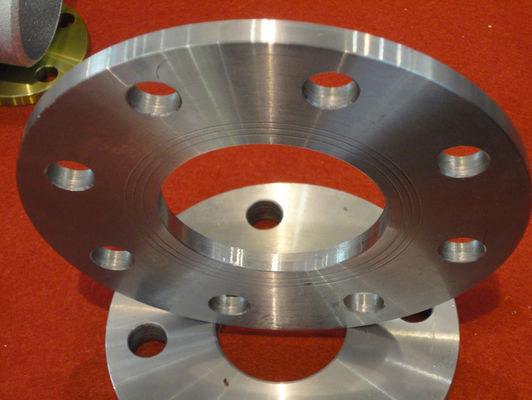

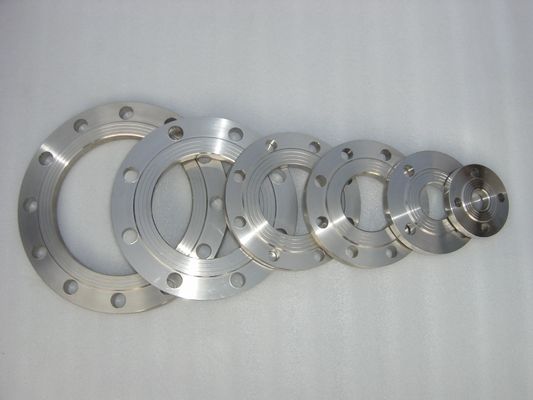

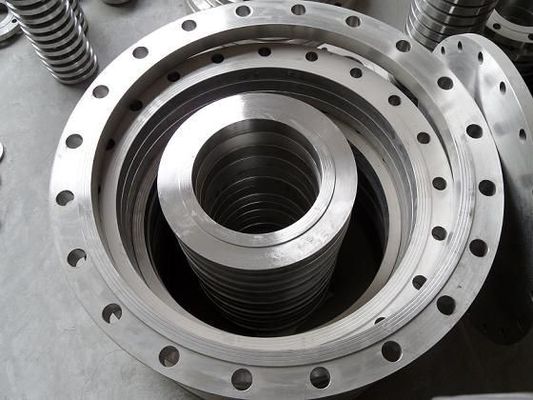

صورة كبيرة : حافة مسطحة BS10 حواف ASME B16.47 ANSI B16.5 BS10 شفة لوحة الأنابيب

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XF
إصدار الشهادات:	ISO,PED,,ADW2000
رقم الموديل:	1/2 "-48"

شروط الدفع والشحن:

الحد الأدنى لكمية:	1TON
الأسعار:	NEGOCIATION
تفاصيل التغليف:	العب العبوات الخشبية أو البليت أو حسب طلب العملاء
وقت التسليم:	30 يوما
شروط الدفع:	L / C ، D / P ، T / T.
القدرة على العرض:	10000 طن شهريا

اتصل

حافة مسطحة BS10 حواف ASME B16.47 ANSI B16.5 BS10 شفة لوحة الأنابيب

وصف

اكتب:	حواف BS 10	بحجم:	½ ”(15 NB) إلى 48 (1200NB)
بكالوريوس:	BS4504 ، BS4504 ، BS1560 ، BS10	طلاء / معالجة السطح:	طلاء مضاد للصدأ ، طلاء أسود بالزيت ، أصفر شفاف ، مطلي بالزنك ، مجلفن بالغمس على البارد والساخن
نوع الوجه شفة:	الوجه المسطح (FF) ، الوجه المرتفع (RF) ، المفصل الدائري (RJT)	مواد:	الكربون الصلب P250gh، ASTM A 182، A 240 F 304، 304L، 304H، 316، 316L، 316Ti، 310، 310S، 321، 321H، 3
الاستخدام / التطبيقات:	حقول النفط ، البحرية ، نظام المياه ، بناء السفن ، الغاز الطبيعي ، الطاقة الكهربائية ، مشاريع الأنابي
تسليط الضوء:	فلنجات BS10 مسطحة , فلنجة ASME B16.47 bs10 جدول e , فلنجة B16.5 BS10 أنبوب لوح شفة

حواف مسطحة BS 10 ، فلنجات ASME B16.47 / ANSI B16.5 BS 10 ، فلنجات BS 10

BS 4504 هو معيار بريطاني للشفاه يستخدم مع الأنابيب والصمامات والتجهيزات.الفلنجات المنتجة وفقًا للمعيار BS 4504 هي PN المعينة.وفقًا للمعيار ، يمكن استخدام سبائك مختلفة مثل الفولاذ والحديد الزهر وسبائك النحاس في تصنيعحواف BS 4504.إن PN لـBS 4504 شفة مزورة، وهو اختصار لـ "اسم الضغط" يتراوح بين PN 2.5 إلى PN 40. في حين يتم إنتاج الفلنجات بحجم يصل إلى DN4000.جزء من الBS 4504 أبعاد شفة pn10، تحدد BS 4504 أيضًا معلمات أخرى مثل أحجام البراغي ، والتفاوتات ، والواجهات ، والخيوط ، والعلامات والمواد اللازمة للتثبيت.علاوة على ذلك ، يأخذ المعيار أيضًا في الاعتبار مواد الفلنجات مع تصنيفات الضغط / درجات الحرارة المرتبطة بها

حواف BS 4504

BS 4504 أبعاد الشفاه

معايير الحواف BS 4504

الشركة المصنعة للشفاه BS 4504 الفولاذ المقاوم للصدأ ، BS 4504 مورد فلنجات من الصلب الكربوني

على غرار معايير DIN و JIS ، فإن تصنيف فئة الضغط لـ bs 4504 pn16 الشفاهتتراوح من فئة 150 إلى فئة 2500. في الحالات التي تتطلب خصائص مقاومة التآكل المضافة ، يمكن للمشترين تقديم طلب لمعالجة سطح هذه الفلنجات.تشمل بعض التشطيبات الأكثر شيوعًا الجلفنة بالغمس الساخن والتشطيب المضاد للصدأ والطلاء بالزنك.عموما معالجة سطححواف BS 4504 PN16 ينتج عن عملية الجلفنة بالغمس الساخن نتائج أفضل بكثير من حيث طول العمر والأداء بالإضافة إلى خصائص مقاومة التآكل

قائمة المحتويات

مخطط مواصفات حواف BS 4504

مخطط حجم الشفاه BS 4504	1/2 ″ (15 NB) إلى 48 ″ (1200NB) DN10 ~ DN5000
معايير الحواف BS 4504	ANSI / ASME B16.5، B16.47 Series A & B، B16.48، BS4504، BS 10، EN-1092، DIN، ANSI Flanges، ASME Flanges، BS Flanges، DIN Flanges، EN Flanges، GOST Flange، ASME / ANSI B16.5 / 16.36 / 16.47A / 16.47B ، MSS S44 ، ISO70051 ، JISB2220 ، BS1560-3.1 ، API7S-15 ، API7S-43 ، API605 ، EN1092
UNI	6 بار 10 بار 16 بار 25 بار 40 بار
EN	6 بار 10 بار 16 بار 25 بار 40 بار
BS 4504 تصنيف ضغط الشفاه ANSI	فئة 150 LBS ، 300 LBS ، 600 LBS ، 900 LBS ، 1500 LBS ، 2500 LBS
BS 4504 حساب ضغط الشفاه في DIN	6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40، PN64
JIS	5 ك ، 10 ك ، 16 ك 20 ، 30 ك ، 40 ك ، 63 ك
شهادات الاختبار	EN 10204 / 3.1B شهادة المواد الخام 100٪ تقرير اختبار التصوير الشعاعي تقرير التفتيش من طرف ثالث ، إلخ
طلاء	طلاء أسود بالزيت ، طلاء مضاد للصدأ ، مطلي بالزنك ، أصفر شفاف ، مجلفن بالغمس البارد والساخن
الأنواع الأكثر شيوعًا من حواف BS 4504	مزورة / ملولبة / ثمل / لوحة
تقنية الإنتاج	مزورة ومعالجة حراريا وتشكيله
نوع الاتصال / نوع الوجه شفة	وجه مرتفع (RF) ، مفصل من نوع الحلقة (RTJ) ، وجه مسطح (FF) ، ذكر وأنثى كبير (LMF) ، وجه مفصل الحضن (LJF) ، ذكر وأنثى صغير (SMF) ، لسان صغير ، لسان كبير وأخدود ، ، أخدود
تصميم خاص	حسب الرسم الخاص بك AS و ANSI و BS و DIN و JIS 15 NB (1/2 ″) إلى 200 NB (8 ″) التكوينات المتساوية والمختصرة
أصل	هندي / غرب أوروبا / اليابان / الولايات المتحدة الأمريكية / كوري
الصانع	ANSI DIN و GOST و JIS و UNI و BS و AS2129 و AWWA و EN و SABS و NFE إلخ. حواف BS 4504: -BS Flange ، EN Flange ، API 6A Flange ، ANSI Flange ، ASME Flange ، DIN Flange ، EN1092-1 Flange ، UNI Flange ، JIS / KS Flange ، BS4504 Flange ، GB Flange ، AWWA C207 Flange ، GOST Flange ، PSI Flange BS: BS4504 ، BS3293 ، BS1560 ، BS10 AS 2129: الجدول D ؛الجدول E ؛الجدول ح ANSI B16.5 ، ANSI B16.47 Series A & B ، MSS SP44 ، ASA ، API-605 ، AWWA ، رسومات مخصصة ANSI: ANSI B16.5 و ANSI B16.47 (API605) و MSS SP44 و ANSI B16.36 و ANSI B16.48 ANSI B16.5 و ANSI B16.47 و MSS SP44 و ANSI B16.36 و ANSI B16.48 المعيار الأمريكي (ANSI) الألمانية (DIN) المعيار البريطاني (BS) DIN: DIN 2527 ، DIN 2566 ، DIN 2573 ، DIN 2576 ، DIN 2641 ، DIN 2642 ، DIN 2655 ، DIN 2656 ، DIN 2627 ، DIN 2628 ، DIN 2629 ، DIN 2631 ، DIN 2632 ، DIN 2633 ، DIN 2634 ، DIN 2635 ، DIN 2636 ، DIN 2637 ، DIN 2638 BS 4504 فلنجات المعيار الآخر: AWWA C207 ؛EN1092-1 ، GOST12820 ، JIS B2220 ؛KS B1503 ، SABS1123 ؛NFE29203 ؛UNI2276
اختبار	مطياف القراءة المباشرة ، آلة الاختبار الهيدروستاتيكي ، كاشف الأشعة السينية ، كاشف الخلل الصوتي UI ، كاشف الجسيمات المغناطيسية
ادوات	آلة الصحافة ، آلة الانحناء ، آلة الدفع ، آلة الشطف الكهربائية ، آلة التفجير بالرمل إلخ

المواد المتاحة من حواف BS 4504

الكربون الصلب	ASTM A105 ASME SA105 ضجيج 1.0402.00 ضجيج 1.0460.00 ضجيج 1.0619.00 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 إنتاجية عالية CS ASTM A694
ستانلس ستيل	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
خليط معدني	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
إنكونيل	إنكونيل 600 انكونيل 601 انكونيل 625 انكونيل 718 إنكونيل x750
نحاس	T1، T2، C10100، C10200، C10300، C10400، C10500، C10700، C10800، C10910، C10920، TP1، TP2، C10930، C11000، C11300، C11400، C11500، C11600، C12000، C12200، C12300، TU1، TU2، C10930 C14200 ، C14420 ، C14500 ، C14510 ، C14520 ، C14530 ، C17200 ، C19200 ، C21000 ، C23000 ، C26000 ، C27000 ، C27400 ، C28000 ، C33000 ، C33200 ، C37000 ، C44300 ، C44400 ، C44500 ، C60800 ، C63020 ، C68700 ، C70400 ، C70600 ، C70620 ، C71000 ، C71500 ، C71520 ، C71640 ، إلخ
النحاس والنيكل	نحاس نيكل 90/10 (C70600) ، كوبرو نيكل 70/30 (C71500) ، UNS C71640
نحاس	3602/2604 / H59 / H62 / إلخ.
هاستيلوي	Hastelloy C276 (UNS N10276) ، C22 (UNS N06022) ، C4 ، C2000 ، B2 ، B3 ، X
مونيل	Monel 400 (UNS No. N04400) ، Monel 500 (UNS No. N05500)
سبيكة 20	سبيكة Carpenter® 20 ، سبيكة 20Cb-3
الألومنيوم	5052/6061/6063/2017/7075 / إلخ.
نيكل	نيكل 200 ، نيكل 201
دوبلكس	S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
سوبر دوبلكس	S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
إنكولوي	Incoloy 800 ، Incoloy 800H ، Incoloy 800HT (UNS N08800) ، Incoloy 825 (UNS N08825)
254 سمو	SMO 254 / 6Mo، UNS S31254، DIN 1.4547
نيموني	نيمونيك 75 ، نيمونيك 80 أ ، نيمونيك 90
مواد أخرى	البرونز القصدير ، البرونز Alumunum ، البرونز الرصاص
التيتانيوم	ASTM B381 Titanium Gr.1 ASTM B381 Titanium Gr.2 ASTM B381 Titanium Gr.4 ASTM B381 Titanium Gr.5 ASTM B381 Titanium Gr.7

قم بتخزين مجموعة واسعة من BS 4504 Flanges ، BS 4504 PN16 Expander Flanges المصنعة

أبعاد الحواف BS 4504

DN	د	C1	C2	H1	H2	H3	ر	أ	N1	N2	ب 1	د 1	و 1
10	90	14	14	20	35	6	3	17،2	28	30	18	40	2
15	95	14	14	20	35	6	3	21،3	32	35	22	45	2
20	105	14	14	24	38	6	4	26،9	39	45	27،5	58	2
25	115	16	16	24	38	6	4	33،7	46	52	34،5	68	2
32	140	18	16	26	40	6	5	42،4	56	60	43،5	78	2
40	150	18	16	26	42	7	5	48،3	64	70	49،5	88	3
50	165	20	18	28	45	8	5	60،3	74	84	61،5	102	3
65	185	20	18	32	45	10	6	76،1	92	104	77،5	122	3
80	200	20	20	34	50	10	6	88،9	110	118	90،5	138	3
100	220	22	20	40	52	12	6	114،3	130	140	116	162	3
125	250	22	22	44	55	12	6	139،7	158	168	141،5	188	3
150	285	24	22	44	55	12	8	168،3	184	195	170.5	212	3
200	340	26	24	44	62	16	8	219،1	234	246	221،5	268	3
250	405	29	26	46	70	16	10	273	288	298	276،5	320	3
300	460	32	28	46	78	16	10	323،9	342	350	327.5	378	4
350	520	35	30	57	82	16	10	355،6	390	400	359	438	4
400	580	38	32	63	85	16	10	406،4	444	456	411،0	490	4
450	640	42	34	68	87	16	12	457،0	490	502	462،0	550	4
500	715	46	34	73	90	16	12	508،0	546	559	513،5	610	4
600	840	52	36	83	95	18	12	610،0	650	658	616.5	725	5
700	910	60	36	83	100	18	12	711،0	750	760	-	795	5
800	1025	68	38	90	105	20	12	813،0	848	864	-	900	5
900	1125	76	40	94	110	20	12	914،0	948	968	-	1000	5
1000	1255	84	42	100	120	22	12	1016،0	1056	1072	-	1115	5
1200	1485	98	48	-	130	30	12	1220،0	1260	-	-	1330	5
1400	1685	-	52	-	145	30	12	1420،0	1465	-	-	1530	5
1600	1930	-	58	-	160	35	12	1620،0	1668	-	-	1750	5
DN	د	C1	C2	H1	H2	H3	ر	أ	N1	N2	ب 1	د 1	و 1
