تفاصيل المنتج:
|
| اساسي: | Plate Flanges(GOST12820-80),Blind Flanges(GOST12836-67); حواف الألواح (GOST12820-80) ، الش | الضغط: | PN6Mpa ، PN10Mpa ، PN16Mpa ، PN25Mpa ، PN40Mpa ، PN64Mpa ، PN100Mpa ، PN160 Mpa |
|---|---|---|---|
| نوع الاتصال: | مفصل من نوع الحلقة ، وجه مفصل الحضن ، وجه مرتفع ، وجه مسطح ، ذكر وأنثى كبير ، ذكر وأنثى صغير ، كبير | نوع الوجه شفة: | الوجه المسطح (FF) ، الوجه المرتفع (RF) ، المفصل الدائري (RJT) |
| طلاء / معالجة السطح: | طلاء مضاد للصدأ ، طلاء أسود بالزيت ، أصفر شفاف ، مطلي بالزنك ، مجلفن بالغمس على البارد والساخن | مواد: | 20CT، ASTM A 182، A 240 F 304، 304L، 304H، 316، 316L، 316Ti، 310، 310S، 321، 321H، 317، 347، 347H، 9 |
| التعبئة: | لا تبخير أو تبخير الخشب الرقائقي / لوح خشبي أو علبة | الاستخدام / التطبيقات: | حقول النفط ، البحرية ، نظام المياه ، بناء السفن ، الغاز الطبيعي ، الطاقة الكهربائية ، مشاريع الأنابي |
| تسليط الضوء: | 12820 GOST Flange ASTM A182,PED 33259 GOST Flange,astm a182 flange A240310321 |
||
الفلانشات القياسية من غوست (GOST 12820 / GOST 12821 / GOST 33259) - المصنعون والمخزون

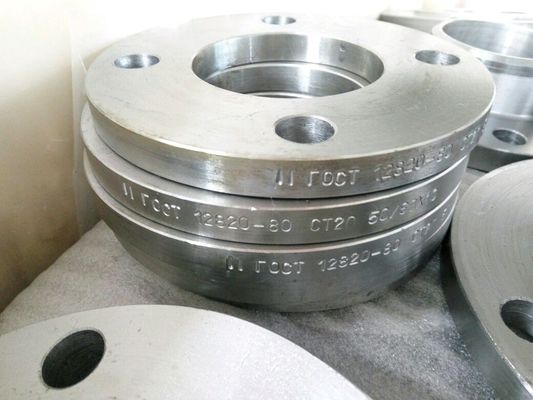

تلتزم فلنجات GOST القياسية بالمعيار المسمى GOST.إنه معيار روسي يتكيف مع معايير المعايير الأوروبية والآسيوية والعديد من المعايير الوطنية الأخرى.Dinesh Industries هي شركة منتجة لحافات مختلفة بدرجات مختلفة من المواد التي تأتي مع معيار GOST.تختلف أبعاد شفة Gost القياسية باختلاف المواصفات والمعايير الأخرى.هناك شفاه ذات قطر صغير إلى متوسط الحجم تعمل في تطبيقات مختلفة.شفة Gost 12821 عبارة عن شفة من الفولاذ المقاوم للصدأ يمكن أن تتراوح بين DIN15 إلى DIN1600.هناك أنواع مختلفة من الفلنجات أيضًا.يتم استخدام شفة GOST 12821 80 في حقول النفط وصناعات النفط البحرية وصناعات الغاز الطبيعي وأنظمة المياه.

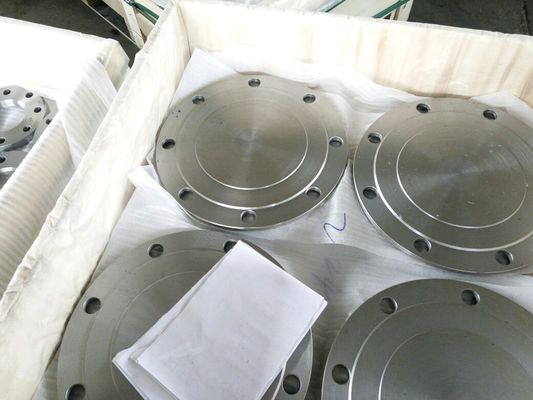

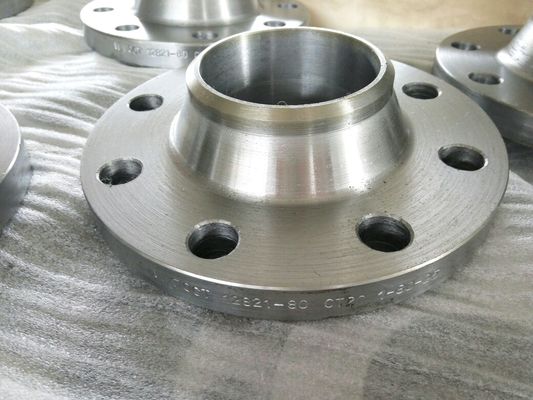

تستخدم محطات الطاقة الكهربائية وصناعات بناء السفن معيار الفلنجات هذا أيضًا.هناك أنواع مختلفة مثل رقبة اللحام ، والانزلاق ، واللحام التناكبي ، والشفاه العمياء.الشبح أعمى شفة يستخدم لإنهاء خط الأنابيب إما بشكل مؤقت أو دائم.الشفة شفة الرقبة الملحومة يستخدم للحصول على المزيد من سطح اللحام والقوة على الاتصال.الشفة لوحة شبح يستخدم لإضافة المزيد من سطح الاتصال لنهايات الأنابيب غير الحادة و شبح الانزلاق على شفةمفيد عند توصيل الأنابيب غير الملحومة معًا.يمكنك الحصول على أي نوع من الفلنجات منا ولا تتردد في الاتصال بنا لاستفسارك.
قائمة المحتويات
| نوع المنتج | الشفاه GOST |
|---|---|
| بحجم | ½ "إلى 48 ″ |
| تصنيفات فئة الضغط | فئة 1500 ، فئة 150 ، فئة 400 ، فئة 900 ، فئة 300 ، فئة 2500 ، فئة 600 |PN16 ، PN40 ، PN6 ، PN10 ، PN64 ، PN25 |
| تخصص | كما في الرسم |
| اساسي | ANSI B16.47، MSS SP44، ANSI B16.5، ANSI B16.36، ANSI B16.48، JIS، DIN، BS4504، SABS1123، EN1092-1، UNI، AS2129، GOST-12820DIN: DIN2527، DIN2633، DIN2636، DIN2566 ، DIN2573 ، DIN2576 ، DIN2641 ، DIN2642 ، DIN2655 ، DIN2637 ، DIN2638 ، DIN2656 ، DIN2627 ، DIN2628 ، DIN2629 ، DIN 2631 ، DIN2634 ، DIN2635 ، DIN2632 ، DIN2673B.S: BS1560 ، BS4504 ، BS4504 ، BS10 |
| نوع الاتصال / نوع الوجه شفة | وجه مسطح ، ذكر وأنثى كبير ، مفصل من النوع الدائري ، وجه مفصل الحضن ، لسان كبير وأخدود ، وجه مرتفع ، ذكر وأنثى صغير ، لسان صغير وأخدود |
تتوفر فلنجات GOST القياسية في الفئة 150 إلى الفئة 2500 ، بأبعاد مثل ANSI B16.5 و ANSI B16.47 Series A & B و MSS SP44 و AWWA
| Проход условный دى | د1 | ب | ح4 | د | Dn | Масса ، кг | ||||
| с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | ||||||
| 10 | 8 | 10 | 27 | 22 | 15 | 0،34 | 0،34 | 0،32 | 0،34 | 0،33 |
| 15 | 12 | 28 | 28 | 19 | 0،40 | 0،40 | 0،38 | 0،40 | 0،40 | |
| 20 | 18 | 30 | 36 | 26 | 0،53 | 0،53 | 0،50 | 0،53 | 0،52 | |
| 25 | 25 | 12 | 42 | 33 | 0،76 | 0،77 | 0،72 | 0،75 | 0،75 | |
| 32 | 31 | 33 | 50 | 39 | 1،10 | 1،08 | 1،04 | 1،08 | 1،08 | |
| 40 | 38 | 35 | 60 | 46 | 1،36 | 1،37 | 1،28 | 1،30 | 1،34 | |
| 50 | 49 | 70 | 58 | 1،53 | 1،51 | 1،44 | 1،46 | 1،47 | ||
| 65 | 66 | 88 | 77 | 1،97 | 2،06 | 1،83 | 1،72 | 1،75 | ||
| 80 | 78 | 13 | 37 | 102 | 90 | 2،76 | 2،76 | 2،80 | 2،65 | 2،72 |
| 100 | 96 | 38 | 122 | 110 | 3،35 | 3،04 | 3،03 | 3،03 | 3،04 | |
| 125 | 121 | 15 | 40 | 148 | 135 | 4،66 | 4،24 | 3،66 | 4،50 | 4،55 |
| 150 | 146 | 43 | 172 | 161 | 5 ، 37 | 5،85 | 4،93 | 5،29 | 5 ، 35 | |
| (175) | 177 | 17 | 47 | 210 | 196 | 7،32 | 8،10 | 6،92 | 7،11 | 7،16 |
| 200 | 202 | 50 | 235 | 222 | 837 | 9،35 | 7،75 | 7،98 | 8،05 | |
| (225) | 226 | 260 | 248 | 9،45 | 9،25 | 8،72 | 8،98 | 906 | ||
| 250 | 254 | 18 | 288 | 278 | 1099 | 1069 | 10 ، 14 | 12 ، 20 | 12،30 | |
| 300 | 303 | 340 | 330 | 14،82 | 14،28 | 14،10 | 13،81 | 14،11 | ||
| 350 | 351 | 390 | 382 | 17،69 | 18،65 | 17،64 | 16 ، 35 | 16،72 | ||
| 400 | 398 | 440 | 432 | 20،55 | 19،69 | 19،30 | 18،83 | 19،31 | ||
| (450) | 450 | 494 | 484 | 23،63 | 23،60 | 21،90 | 21،62 | 22 ، 24 | ||
| 500 | 501 | 19 | 545 | 535 | 26،63 | 29 ، 10 | 25،90 | 24،44 | 25،10 | |
| 600 | 602 | 55 | 650 | 636 | 35،79 | 35،60 | 33،40 | 37،49 | 33،67 | |
| (700) | 692 | 740 | 726 | 44،31 | 44،10 | 41 ، 10 | 40،60 | 41،86 | ||
| 800 | 792 | 60 | 844 | 826 | 56 ، 17 | 55،20 | 52 ، 20 | 51،67 | 53،36 | |
| (900) | 892 | 21 | 944 | 926 | 66،79 | - | - | - | - | |
| 1000 | 992 | 1044 | 1028 | 73،51 | ||||||
| 1200 | 1192 | 23 | 70 | 1248 | 1228 | 111،43 | ||||
| 1400 | 1392 | 27 | 85 | 1456 | 1428 | 156،58 | ||||
| 1600 | 1592 | 32 | 95 | 1660 | 1628 | 218،57 | ||||
|
اساسي
|
صف دراسي
|
قطر الدائرة
|
قطر دائرة الترباس
|
عدد البراغي
|
مقاس الحزام
|
قطر بولت هول
|
|---|---|---|---|---|---|---|
|
AS4087 الشفاه
|
PN14
|
95
|
67
|
4
|
م 12
|
14
|
|
AS 2129 شفة
|
الجدول ج
|
95
|
67
|
4
|
13
|
14
|
|
الجدول د
|
95
|
67
|
4
|
13
|
14
|
|
|
الجدول E.
|
95
|
67
|
4
|
13
|
14
|
|
|
الجدول F
|
95
|
67
|
4
|
13
|
14
|
|
|
الجدول ح
|
114
|
83
|
4
|
16
|
17
|
|
|
الجدول J
|
114
|
83
|
4
|
16
|
17
|
|
|
ANSI B16.5 الشفاه
|
ANSI 150
|
89
|
60
|
4
|
13
|
16
|
|
ANSI 300
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 600
|
95
|
67
|
4
|
13
|
16
|
|
|
ANSI 900
|
121
|
83
|
4
|
19
|
22
|
|
|
ANSI 1500
|
121
|
83
|
4
|
19
|
22
|
|
|
ISO 7005 (DIN) شفة
|
PN6
|
80
|
55
|
4
|
م 10
|
11
|
|
PN10
|
95
|
65
|
4
|
م 12
|
14
|
|
|
PN16
|
95
|
65
|
4
|
م 12
|
14
|
|
|
PN20
|
90
|
60.5
|
4
|
M14
|
16
|
|
|
PN25
|
95
|
65
|
4
|
م 12
|
14
|
|
|
PN40
|
95
|
65
|
4
|
م 12
|
14
|
