تفاصيل المنتج:
|
| اساسي: | JIS B2220 ، DIN ، ANSI B16.5 ، BS4504 | بحجم: | 1/2 "-60" |
|---|---|---|---|
| مواد: | WPB A234 ، ASTM / ASME A403 WP 304-304L 3016-316L | DIN: | DIN2527 ، DIN2566 ، DIN2573 ، DIN2576 ، DIN2641 ، DIN2642 ، DIN2655 ، DIN2656 ، |
| الاستخدام: | النفط والغاز | الرسم: | زيت مقاوم للصدأ ، أسود ، أصفر |
| التعبئة: | رقائق خشبية ، منصات نقالة ، أو حسب طلب العملاء | ||
| تسليط الضوء: | فلنجة لحام اللوح الأصفر SS400,فلنجة لحام اللوح SOP 5K 10K,شفة 25K JIS B2220 72 "DIN2573 |
||

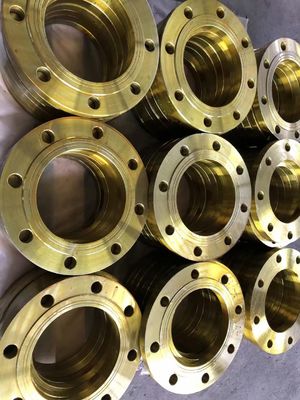

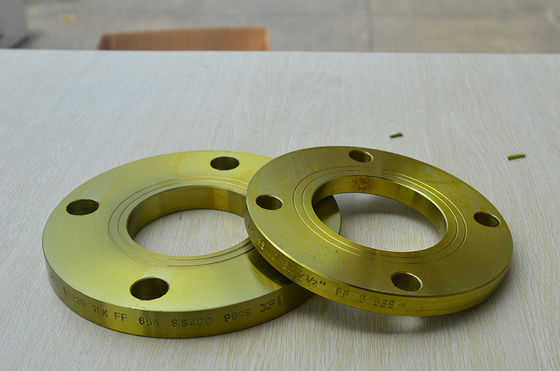

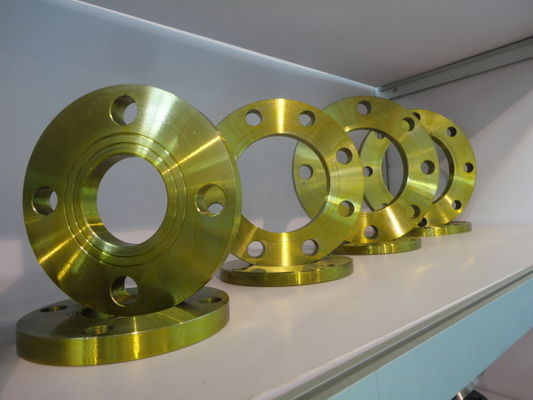

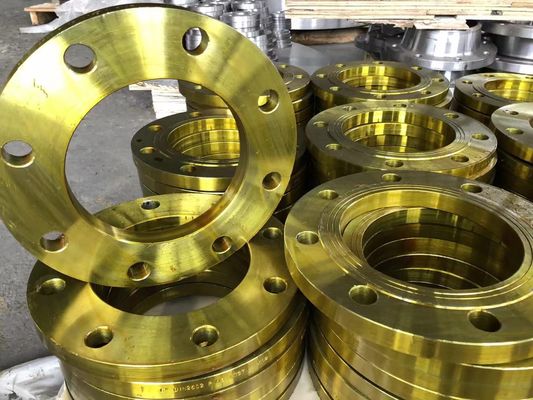

JIS B2220 SOP 5K 10K 25K SS400 شفة لحام صفراء اللون الأصفر
شفة السطح المسطح لها سطح حشية في نفس المستوى مثل وجه دائرة الانغلاق.غالبًا ما تكون التطبيقات التي تستخدم حواف الوجه المسطحة هي تلك التي يتم فيها صنع شفة التزاوج أو الوصلة ذات الحواف من الصب.
لا يتم أبدًا ربط الحواف ذات الوجه المسطح بشفة الوجه المرتفعة.ينص ASME B31.1 على أنه عند توصيل فلنجات من الحديد الزهر للوجه المسطح بحواف من الصلب الكربوني ، يجب إزالة الوجه المرتفع على شفة الفولاذ الكربوني ، وأنه يلزم وجود حشية كاملة الوجه.هذا للحفاظ على شفة الحديد الزهر الرقيقة من أن تنتشر في الفجوة الناتجة عن الوجه المرتفع لحافة الصلب الكربوني.
تختلف شفة اللوح مع شفة الانزلاق بدون رقبة للتلامس مع التركيب ، وعادة ما تشمل شفة JIS وشفة DIN ، في نظام شفة ANSI ، ASME ، والتي لديها هذا النوع من الحافة.
"JIS" تعني المعيار الصناعي الياباني ويتم نشرها من قبل جمعية المعايير اليابانية (JSA) والتي تعادل ANSI في الولايات المتحدة.تم إنشاؤها وتحديثها من قبل لجنة المعايير الصناعية اليابانية (JISC).مثل JSA إلى ANSI ، فإن JISC تشبه الجمعية الأمريكية للمهندسين الميكانيكيين (ASME).
المعيار الصناعي الياباني هو خيار آخر للأحجام المترية.متوفر في فئات الضغط JIS5K و JIS10K و JIS15K و JISK20K ، يمكننا تقديم أنواع Slip On و Blind و Weld Neck في تكوينات الوجه المرتفع أو الوجه المسطح.عادة ما تكون مصنوعة من 316 / L أو A105 ، ولكن كالعادة ، تتوفر جميع السبائك!
تشبه إلى حد كبير حواف DIN / المترية ، توفر مواصفات شفة JIS مجموعة متنوعة من تكوينات اللحام المنزلق لأغراض تحديد المساحة ومدى ملاءمة معدات خطوط الأنابيب الحالية.على سبيل المثال ، يمكن للعميل طلب الانزلاق مع أو بدون محور كمعيار ، أو حتى شفة من نوع الحلقة ، وكل هذا ضمن نفس مواصفات B2220.
توجد فلنجات JIS بشكل شائع في معدات الضغط وتجميعات الأنابيب المصدرة من اليابان.ستستخدم العديد من السفن الكبيرة والسفن البحرية التي تسافر عبر المياه الدولية وتخدم حافة المحيط الهادئ معدات مصنوعة وفقًا لهذا المعيار ، حيث تتوفر قطع الغيار والخدمات لهذه المواصفات على نطاق واسع.
| المواصفات (أحدث إصدار) | نوع العنصر | فئة الضغط | نطاق الحجم |
| ASME / ANSI B16.5.2 | حواف أعمى ، رقبة ملحومة ، انزلاقية ، لحام تجويف ، حواف ملولبة ومفاصل اللفة | 150 إلى 2500 رطل | 26 إلى 60 |
| 150 إلى 1500 رطل | 26 إلى 48 | ||
| ASME / ANSI B16.47.47 | حواف فتحة (رقبة ملحومة ، سهلة الارتداء ، ملولبة) | 75 إلى 300 رطل | 1/2 "إلى 12" |
| 400 ، 600 رطل | 26 إلى 60 | ||
| 900 رطل | 26 إلى 48 | ||
| ASME / ANSI B16.36.0 | حواف فتحة (رقبة ملحومة ، سهلة الارتداء ، ملولبة) | 300 إلى 2500 رطل | 1 "إلى 12" |
| حواف EN 1092-1 / DIN / BS 4504 | 01 (شفة صفيحة) ، 02 (فلنجة صفيحة مفكوكة للأنواع 32–37) ، 04 (شفة صفيحة سائبة للنوع 34) ، 05 (فلنجة عمياء) ، 11 (فلنجة برقبة ملحومة) ، 12 (فلنجة انزلاقية مفصلية) ، 13 (بابل | PN2.5 إلى PN16 | 10 ملم إلى 1800 ملم |
| PN25 | 10 ملم إلى 1000 ملم | ||
| PN40 | 10 مم إلى 600 مم | ||
| PN63 | 10 مم إلى 400 مم | ||
| PN100 | 10 ملم إلى 350 ملم | ||
| PN160 ، PN250 | 10 مم إلى 300 مم | ||
| PN320 | 10 ملم إلى 250 ملم | ||
| PN400 | 10 ملم إلى 200 ملم | ||
| BS 10 | شفرات رقبة عمياء ، انزلاقية ولحام | الجدول- A ، D ، E ، F ، H ، J ، K ، R ، S ، T | 15 مم إلى 600 مم |
| ASME / ANSI B16.9 / MSS SP-43 | نهاية كعب - النوع: A ، B ، C (نمط قصير) | S10 ، S40 ، S80 | ½ "إلى 24" |
