تفاصيل المنتج:
|
| الضغط: | 150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل ، 2500 رطل | اساسي: | ANSI B16.5 و ANSI B16.47A و ANSI B16.47B و AWWA CLASS D و DIN و EN1092-1 |
|---|---|---|---|
| اكتب: | WN FLANGE ، SO FLANGE ، شفة عمياء ، SW FLANGE ، شفة صفيحة ، LAP JOINT FLANGE | بحجم: | 1/2 "إلى 80" ، 0.5 بوصة إلى 80 بوصة |
| المعالجة السطحية: | طلاء أسود ، طلاء أصفر ، جلفنة ، زيت مضاد للصدأ | شفة الوجه الختم: | وجه مرتفع (RF) ، وجه مسطح (FF) ، نوع الحلقة المشتركة (RTJ) |
| صفقة: | حالات الخشب الرقائقي جديرة البحر / المنصات | شرط السعر: | FOB ، CIF ، CFR |
| فترة الإنتاج: | أقل من 60 طن في غضون 30 يومًا ، أكثر من 60 طنًا 50 يومًا | شهادة: | PED ، ISO |
| مواد: | الكربون الصلب A105 A36 الفولاذ المقاوم للصدأ SS304L SS316L | ||
| تسليط الضوء: | شفة فولاذية مجلفنة 0.5 بوصة,شفة فولاذية مجلفنة 80 بوصة,شفة أنبوب مجلفن مزورة |
||

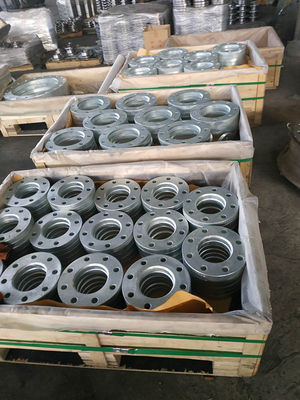

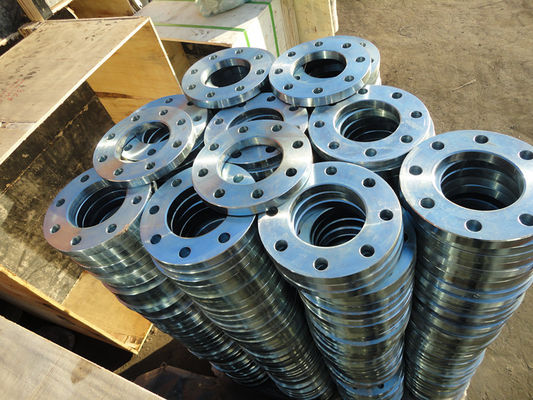

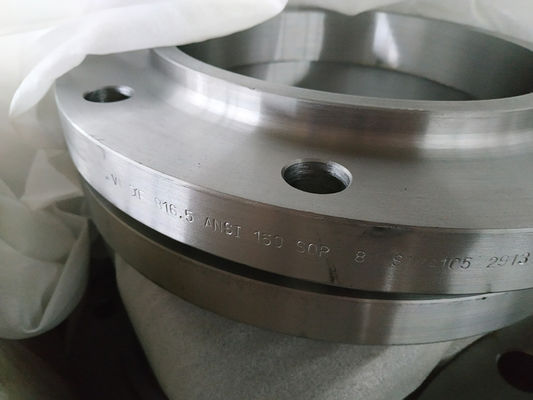

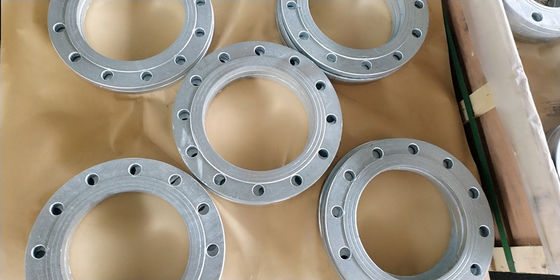

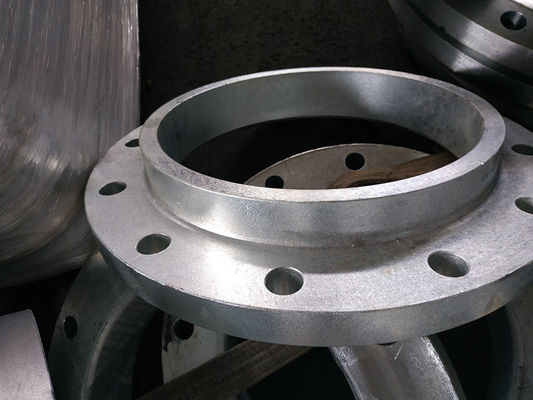

شفة فولاذية مجلفنة ANSI B16.5 ASME B16.47 انزلاق على الفلانشات SORF المزورة
| بحجم | مواد | نوع الفلانشات |
| 1/2 "-80" | ستانلس ستيل | شفة الرقبة اللحام |
| الانزلاق على شفة | ||
| شفة لحام المقبس | ||
| شفة LAP المشتركة | ||
| شفة مترابطة | ||
| شفة عمياء | ||
| الفولاذ الكربوني ، الفولاذ المقاوم للصدأ | شفة الرقبة اللحام | |
| الانزلاق على شفة | ||
| شفة لحام المقبس | ||
| شفة LAP المشتركة | ||
| شفة مترابطة | ||
| شفة عمياء | ||
| وجه الختم من الشفاه | RF مع الانتهاء من مسنن | |
| FF مع 3 خطوط مائية | ||
| FF بنهايات ناعمة | ||
| RTJ (نوع الحلقة المشتركة) | ||
| FF مع تشطيب مسنن | ||
| RF مع خطوط المياه |
| ø | د | ب | ز | م | أ | ي * | ح | ك | ثقوب | ل | كلغ. |
| 1/2 بوصة | 88،9 | 11،1 | 34،9 | 30،2 | 21،3 | 15،7 | 47،6 | 60،3 | 4 | 15،9 | 0،500 |
| 3/4 بوصة | 98،4 | 12،7 | 42،9 | 38،1 | 26،7 | 20،8 | 52،4 | 69،8 | 4 | 15،9 | 0.700 |
| 1 بوصة | 107،9 | 14،3 | 50،8 | 49،2 | 33،5 | 26،7 | 55،6 | 79،4 | 4 | 15،9 | 1100 |
| 1 1/4 بوصة | 117،5 | 15،9 | 63،5 | 58،8 | 42،2 | 35،1 | 57،1 | 88،9 | 4 | 15،9 | 1500 |
| 1 1/2 " | 127،0 | 17،5 | 73،0 | 65،1 | 48،3 | 40،9 | 61،9 | 98،4 | 4 | 15،9 | 1800 |
| 2 بوصة | 152،4 | 19،0 | 92،1 | 77،8 | 60،3 | 52،6 | 63،5 | 120،6 | 4 | 19،0 | 2700 |
| 2 1/2 بوصة | 177،8 | 22،2 | 104،8 | 90،5 | 73،1 | 62،7 | 69،8 | 139،7 | 4 | 19،0 | 4400 |
| 3 بوصة | 190.5 | 23،8 | 127،0 | 107،9 | 88،9 | 78،0 | 69،8 | 152،4 | 4 | 19،0 | 5200 |
| 3 1/2 بوصة | 215،9 | 23،8 | 139،7 | 122،2 | 101،6 | 90.2 | 71،4 | 177،8 | 8 | 19،0 | 6400 |
| 4 بوصة | 228،6 | 23،8 | 157،2 | 134،9 | 114،3 | 102،4 | 76،2 | 190.5 | 8 | 19،0 | 7500 |
| 5 " | 254،0 | 23،8 | 185،7 | 163،5 | 141.2 | 128،3 | 88،9 | 215،9 | 8 | 22،2 | 9،200 |
| 6 بوصة | 279،4 | 25،4 | 215،9 | 192،1 | 168،4 | 154،2 | 88،9 | 241،3 | 8 | 22،2 | 11000 |
| 8 بوصة | 342،9 | 28،6 | 269،9 | 246،1 | 219،1 | 202،7 | 101،6 | 298،4 | 8 | 22،2 | 18300 |
| 10 بوصة | 406،4 | 30،2 | 323،8 | 304،8 | 273،0 | 254،5 | 101،6 | 361،9 | 12 | 25،4 | 25000 |
| 12 بوصة | 482،6 | 31،7 | 381،0 | 365،1 | 323،8 | 304،8 | 114،3 | 431،8 | 12 | 25،4 | 39000 |
| 14 بوصة | 533،4 | 34،9 | 412،7 | 400،0 | 355،6 | 336،5 | 127،0 | 476،2 | 12 | 28،6 | 51000 |
| 16 بوصة | 596،9 | 36،5 | 469،9 | 457.2 | 406،4 | 387،3 | 127،0 | 539،7 | 16 | 28،6 | 60.000 |
| 18 بوصة | 635،0 | 39،7 | 533،4 | 504،8 | 457.2 | 438،1 | 139،7 | 577،8 | 16 | 31،7 | 71000 |
| 20 بوصة | 698.5 | 42،9 | 584.2 | 558،8 | 508،0 | 488،9 | 144،5 | 635،0 | 20 | 31،7 | 88000 |
| 22 بوصة | 749،3 | 46،0 | 641،2 | 609،6 | 558،8 | 539،7 | 149،2 | 692،1 | 20 | 34،9 | 102000 |
| 24 بوصة | 812،8 | 47،6 | 692،1 | 663،6 | 609،6 | 590.5 | 152،4 | 749،3 | 20 | 34،9 | 119000 |
| ماسورة عادية بقطر. | OD شفة | ثك.من شفة دقيقة | ديم. من مركز |
قطر الوجه المرتفع | طول المحور | طول الفقرة | ديم. بولت دائرة |
ديم. بولت ثقوب |
عدد البراغي |
ديم.من البراغي (بوصة) |
كلغ | رطل | |
| بوصة | dn | ا | ج | X | جي | ص | تي | قبل الميلاد | BH | BN | BD | ||
| 1/2 بوصة | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 15.70 | 60.50 | 15.80 | 4 | 1/2 بوصة | 0.4 | 0.9 |
| 3/4 بوصة | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 15.70 | 69.90 | 15.80 | 4 | 1/2 بوصة | 0.7 | 1.5 |
| 1 بوصة | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 17.50 | 79.30 | 15.80 | 4 | 1/2 بوصة | 0.8 | 1.8 |
| 1-1 / 4 " | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 20.60 | 88.90 | 15.80 | 4 | 1/2 بوصة | 1.2 | 2.6 |
| 1-1 / 2 " | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 22.40 | 98.60 | 15.80 | 4 | 1/2 بوصة | 1.5 | 3.3 |
| 2 بوصة | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 25.40 | 120.70 | 19.10 | 4 | 5/8 " | 2.3 | 5.1 |
| 2-1 / 2 " | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 28.40 | 139.70 | 19.10 | 4 | 5/8 " | 3.7 | 8.1 |
| 3 بوصة | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 30.20 | 152.40 | 19.10 | 4 | 5/8 " | 4.1 | 9 |
| 3-1 / 2 " | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 31.80 | 177.80 | 19.10 | 8 | 5/8 " | 5.1 | 11.2 |
| 4 بوصة | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 33.30 | 190.50 | 19.10 | 8 | 5/8 " | 5.9 | 13 |
| 5 " | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 36.60 | 215.90 | 22.40 | 8 | 3/4 بوصة | 7 | 15.4 |
| 6 بوصة | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 39.60 | 241.30 | 22.40 | 8 | 3/4 بوصة | 8.4 | 18.5 |
| 8 بوصة | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 44.50 | 298.50 | 22.40 | 8 | 3/4 بوصة | 13 | 28.6 |
| 10 بوصة | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 49.30 | 362.00 | 25.40 | 12 | 7/8 بوصة | 18 | 39.5 |
| 12 بوصة | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 55.60 | 431.80 | 25.40 | 12 | 7/8 بوصة | 29 | 64 |
| 14 بوصة | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 57.20 | 476.30 | 28.50 | 12 | 1 بوصة | 39 | 86 |
| 16 بوصة | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 63.50 | 539.80 | 28.50 | 16 | 1 بوصة | 47 | 103 |
| 18 بوصة | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 68.30 | 577.90 | 31.80 | 16 | 1 1/8 بوصة | 57 | 126 |
| 20 بوصة | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 73.20 | 635.00 | 31.80 | 20 | 1 1/8 بوصة | 76 | 167 |
| 24 بوصة | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 82.60 | 749.30 | 35.10 | 20 | 1 1/4 بوصة | 97 | 214 |
