تفاصيل المنتج:
|

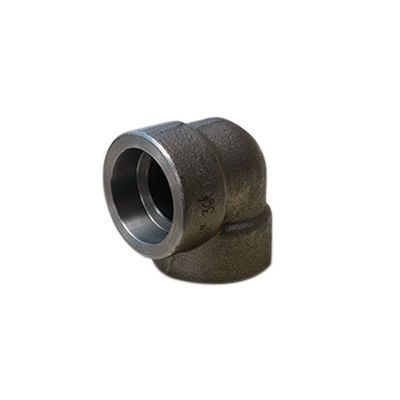

| المنتج: | كوع فولاذي مزور ASME B16.11 3000LB | مواد: | ASTM A105; ASTM A105 ؛ A182 F304; A182 F304 ؛ F304L; F304L ؛ |
|---|---|---|---|
| نوع المفصل: | Threaded; مترابطة. Socket weld لحام المقبس | الضغط: | 2000 رطل 3000 رطل 6000 رطل 9000 رطل |
| اكتب: | 90 درجة ، 45 درجة ، | التقنيات: | صب ، مزورة |
| تسليط الضوء: | كوع فولاذي مطروق 45DEG,كوع فولاذي مزور 90DEG,كوع 3000LB ASME B16.11 |
||
يعتبر Buttweld أحد أكثر أشكال اللحام شيوعًا في تجهيزات الأنابيب.يسمح بعقب اللحام بتزويد التركيبات باللحام مما يؤدي إلى اتصال أقوى.تكون التركيبات الملولبة سهلة الاستخدام حيث لا يكون اللحام ممكنًا أو غير مفضل.عادة ما يكون هناك خيوط مصنوعة من الأنابيب والتجهيزات لها خيوط أنثوية.هناك فئات تشير إلى قدرات الضغط لأي منتج.الاثنان مزودان بمساعدة الخيوط.الفئة 3000هي فئة ضغط عالي.لذا فإن الاختلاف بين الفئة 3000 الملولبة والتركيب اللولبي هو حقًا الخيط.
وصف المنتج:
| الاسمي حجم الأنابيب | مركز نهاية المرفقين ، نقطة الإنطلاق ، الصلبان أ | مركز نهاية 45º المرفقين ج | القطر الخارجي للنطاق H. | الحد الأدنى لسماكة الجدار G | أطوال الخيط دقيقة | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2000 # | 3000 # | 6000 # | 2000 # | 3000 # | 6000 # | 2000 # | 3000 # | 6000 # | 2000 # | 3000 # | 6000 # | ب | إل2 | |
| 1/8 | 13/16 | 13/16 | 31/32 | 11/16 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | .125 | .125 | .250 | .25 | .2639 |
| 1/4 | 13/16 | 31/32 | 1-1 / 8 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | 1-5 / 16 | .125 | .130 | .260 | .32 | .4018 |
| 3/8 | 3/32 | 1-1 / 8 | 1-5 / 16 | 3/4 | 7/8 | 1 | 1 | 1-5 / 16 | 1-1 / 2 | .125 | .138 | .275 | .36 | .4078 |
| 1/2 | 1-1 / 8 | 1-5 / 16 | 1-1 / 2 | 7/8 | 1 | 1-1 / 8 | 1-5 / 16 | 1-1 / 2 | 1-13 / 16 | .125 | .161 | .321 | .43 | .5337 |
| 3/4 | 1-5 / 16 | 1-1 / 2 | 1-3 / 4 | 1 | 1-1 / 8 | 1-5 / 16 | 1-1 / 2 | 1-13 / 16 | 2-3 / 16 | .123 | .168 | .336 | .50 | .5457 |
| 1 | 1-1 / 2 | 1-3 / 4 | 2 | 1-1 / 8 | 1-5 / 16 | 1-3 / 8 | 1-13 / 16 | 2-3 / 16 | 2-7 / 16 | .145 | .196 | .391 | .58 | .6828 |
| 1-1 / 4 | 1-3 / 4 | 2 | 2-3 / 8 | 1-15 / 16 | 1-3 / 8 | 1-11 / 16 | 2-3 / 16 | 2-7 / 16 | 2-31 / 32 | .153 | .208 | .417 | .67 | .7068 |
| 1-1 / 2 | 2 | 2-3 / 8 | 2-1 / 2 | 1-3 / 8 | 1-11 / 16 | 1-23 / 32 | 2-7 / 16 | 2-31 / 32 | 3-5 / 16 | .158 | .218 | .436 | .70 | .7235 |
| 2 | 2-3 / 8 | 2-1 / 2 | 3-3 / 4 | 1-11 / 16 | 1-23 / 32 | 2-1 / 16 | 2-31 / 32 | 3-5 / 16 | 4 | .168 | .238 | .476 | .75 | .7565 |
| 2-1 / 2 | 3 | 3-1 / 4 | 3-3 / 4 | 2-1 / 16 | 2-1 / 16 | 2-1 / 2 | 3-5 / 8 | 4 | 4 | .221 | .301 | .602 | .932 | 1.138 |
| 3 | 3-3 / 8 | 3-3 / 4 | 4-3 / 16 | 2-1 / 2 | 2-1 / 2 | 3-1 / 8 | 4-5 / 16 | 4-3 / 4 | 4-3 / 4 | .236 | .327 | .655 | 1.016 | 1.200 |
| 4 | 3-3 / 16 | 4-1 / 2 | 4-1 / 2 | 3-1 / 8 | 3-1 / 8 | 3-1 / 8 | 5-3 / 4 | 5 | 6 | .258 | .368 | .735 | 1.094 | 1.300 |
| وصف | تعيين الفئة | ||
| فئة 3000 | فئة 6000 | فئة 9000 | |
| 45 و 90 درجة المرفقين ، المحملات والصلبان والوصلات ، نصف اقتران ، قبعات نهاية أو أنبوب |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| حجم الأنبوب بواسطة سمك الجدار |
SCH 80 / XS | SCH 160 | XXS |
