ارتفاع ضغط تركيب مزورة ASME B16.11 ASTM A105 غطاء الكوع المحملة 3000LB 2000LB

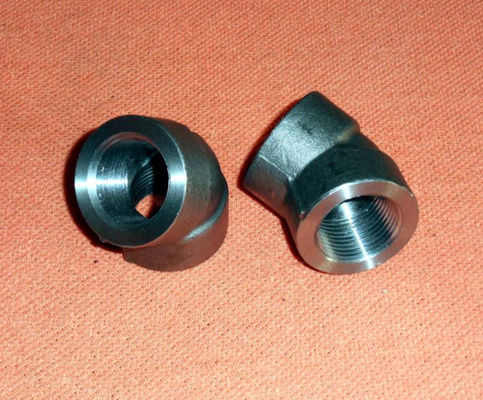

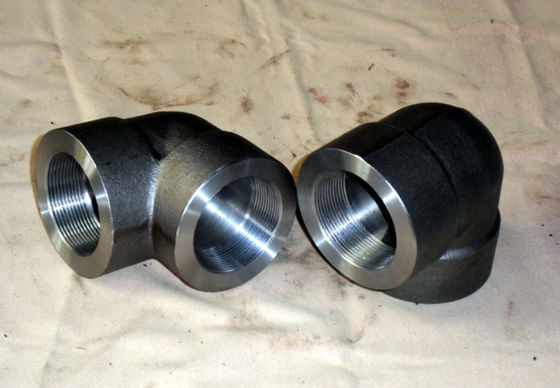

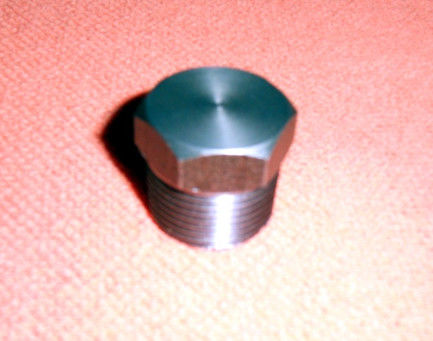

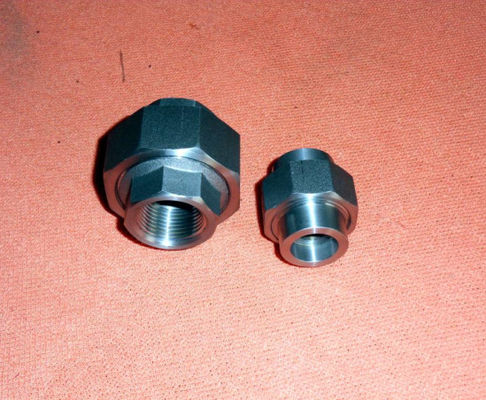

صورة كبيرة : ارتفاع ضغط تركيب مزورة ASME B16.11 ASTM A105 غطاء الكوع المحملة 3000LB 2000LB

تفاصيل المنتج:

مكان المنشأ:	CN
اسم العلامة التجارية:	XF
إصدار الشهادات:	EN10204 3.1
رقم الموديل:	ASMB B16.11

شروط الدفع والشحن:

الحد الأدنى لكمية:	100 قطعة
الأسعار:	---
تفاصيل التغليف:	علبة كرتون معبأة في حالات الخشب الرقائقي صالحة للإبحار
وقت التسليم:	5-8 أسابيع
شروط الدفع:	LC ؛ DA ؛ DP ؛ TT ؛
القدرة على العرض:	2500 طن شهريا

اتصل

ارتفاع ضغط تركيب مزورة ASME B16.11 ASTM A105 غطاء الكوع المحملة 3000LB 2000LB

وصف

المنتج:	كوع فولاذي مزور ASME B16.11 3000LB	مواد:	ASTM A105; ASTM A105 ؛ A182 F304; A182 F304 ؛ F304L; F304L ؛
بحجم:	1/8 "إلى 4"	نوع المفصل:	Threaded; مترابطة. Socket weld لحام المقبس
الضغط:	2000 رطل 3000 رطل 6000 رطل 9000 رطل	اكتب:	90 درجة ، 45 درجة ،
المعالجة السطحية:	انخفض الساخنة المجلفن	التقنيات:	صب ، مزورة
تسليط الضوء:	2000LB مزورة المناسب ASME B16.11 , ASTM A105 مزورة المناسب , الكوع كاب تي 3000LB 2000LB

الفرق بين التركيبات الملولبة من الفئة 3000 ووصلات الأنابيب Cl 3000 Buttweld

يعتبر Buttweld أحد أكثر أشكال اللحام شيوعًا في تجهيزات الأنابيب.يسمح buttweld بتزويد التركيبات باللحام مما يؤدي إلى اتصال أقوى.تكون التركيبات الملولبة سهلة الاستخدام حيث لا يكون اللحام ممكنًا أو غير مفضل.عادة ما يكون هناك خيوط مصنوعة من الأنابيب والتجهيزات لها خيوط أنثوية.هناك فئات تشير إلى قدرات الضغط لأي منتج.الاثنان مزودان بمساعدة الخيوط.الفئة 3000هي فئة ضغط عالي.لذا فإن الاختلاف بين الفئة 3000 الملولبة والتركيب اللولبي هو حقًا الخيط.

وصف المنتج:

أبعاد مواسير الفولاذ المقاوم للصدأ فئة 3000

الاسمي حجم الأنابيب	مركز نهاية المرفقين ، نقطة الإنطلاق ، الصلبان أ			مركز نهاية 45º المرفقين ج			القطر الخارجي للنطاق H.			الحد الأدنى لسماكة الجدار G			أطوال الخيط دقيقة
الاسمي حجم الأنابيب	2000 #	3000 #	6000 #	2000 #	3000 #	6000 #	2000 #	3000 #	6000 #	2000 #	3000 #	6000 #	ب	إل2
1/8	13/16	13/16	31/32	11/16	11/16	3/4	7/8	7/8	1	.125	.125	.250	.25	.2639
1/4	13/16	31/32	1-1 / 8	11/16	3/4	7/8	7/8	1	1-5 / 16	.125	.130	.260	.32	.4018
3/8	3/32	1-1 / 8	1-5 / 16	3/4	7/8	1	1	1-5 / 16	1-1 / 2	.125	.138	.275	.36	.4078
1/2	1-1 / 8	1-5 / 16	1-1 / 2	7/8	1	1-1 / 8	1-5 / 16	1-1 / 2	1-13 / 16	.125	.161	.321	.43	.5337
3/4	1-5 / 16	1-1 / 2	1-3 / 4	1	1-1 / 8	1-5 / 16	1-1 / 2	1-13 / 16	2-3 / 16	.123	.168	.336	.50	.5457
1	1-1 / 2	1-3 / 4	2	1-1 / 8	1-5 / 16	1-3 / 8	1-13 / 16	2-3 / 16	2-7 / 16	.145	.196	.391	.58	.6828
1-1 / 4	1-3 / 4	2	2-3 / 8	1-15 / 16	1-3 / 8	1-11 / 16	2-3 / 16	2-7 / 16	2-31 / 32	.153	.208	.417	.67	.7068
1-1 / 2	2	2-3 / 8	2-1 / 2	1-3 / 8	1-11 / 16	1-23 / 32	2-7 / 16	2-31 / 32	3-5 / 16	.158	.218	.436	.70	.7235
2	2-3 / 8	2-1 / 2	3-3 / 4	1-11 / 16	1-23 / 32	2-1 / 16	2-31 / 32	3-5 / 16	4	.168	.238	.476	.75	.7565
2-1 / 2	3	3-1 / 4	3-3 / 4	2-1 / 16	2-1 / 16	2-1 / 2	3-5 / 8	4	4	.221	.301	.602	.932	1.138
3	3-3 / 8	3-3 / 4	4-3 / 16	2-1 / 2	2-1 / 2	3-1 / 8	4-5 / 16	4-3 / 4	4-3 / 4	.236	.327	.655	1.016	1.200
4	3-3 / 16	4-1 / 2	4-1 / 2	3-1 / 8	3-1 / 8	3-1 / 8	5-3 / 4	5	6	.258	.368	.735	1.094	1.300

تصنيف ضغط التركيبات الملولبة فئة 3000

وصف	تعيين الفئة
وصف	فئة 3000	فئة 6000	فئة 9000
45 و 90 درجة المرفقين ، المحملات والصلبان والوصلات ، نصف اقتران ، قبعات نهاية أو أنبوب	1/2 - 4	1/2 - 2	1/2 - 2
	1/2 - 4	1/2 - 2	1/2 - 2
	1/2 - 4	1/2 - 2	1/2 - 2
حجم الأنبوب بواسطة سمك الجدار	SCH 80 / XS	SCH 160	XXS
