تفاصيل المنتج:
|
| الكربون الصلب: | A234WPB | SS الفولاذ: | 304 لتر ، 316 لتر |
|---|---|---|---|
| اكتب: | LR ، SR | الدرجة العلمية: | 45 درجة 90 درجة 180 درجة |
| طلاء: | زيت مقاوم للصدأ ، طلاء أسود | ||
| تسليط الضوء: | 316L ASTM A234 STEEL PIPE الكوع,304L 45 درجة الكوع المجلفن,A234 WPB المجلفن 90 درجة الكوع |
||
وفقًا للشكل ، يوجد كوع مستقيم ومخفض.
اعتمادًا على الزاوية ، يوجد كوع 45 درجة و 90 درجة و 180 درجة.
بناءً على نصف القطر ، يوجد كوع نصف قطر طويل (1.5D) ونصف قطر قصير (1D).
للاتصال ، يمكن تقسيمها إلى ملفات الكوع لحام المقبس، بعقب اللحام الكوع و الكوع الخيوط.

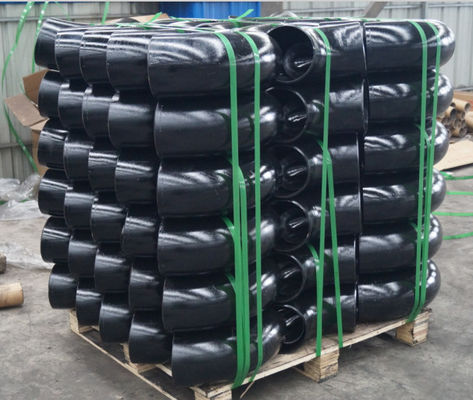

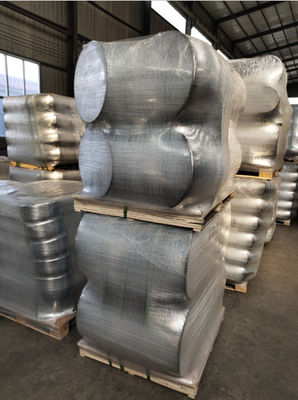

لقد قمنا بتمييز جميع تركيبات Buttweld المصنوعة من الصلب الكربوني بالاسم والدرجة ورقم الحرارة والحجم والسماكة القياسية والجدول الزمني.بعد الانتهاء من التفجير والطلاء ووضع العلامات على 90 درجة ASTM A234 WPB Elbow ، قام عمالنا بلفها برغوة بلاستيكية وتعبئتها في صناديق خشبية أو منصات نقالة.
يتم تمييز الملصقات الواضحة على الجزء الخارجي من العبوة لسهولة التعرف على الكمية ومعرف المنتج ، مع الحرص الشديد أثناء التشغيل والنقل.
| NPS | التطوير التنظيمي د |
90 درجة لونغ راد مركز للنهاية أ |
45 درجة لونغ راد مركز للنهاية ب |
90 درجة ثلاثي الأبعاد مركز للنهاية أ |
45 درجة ثلاثي الأبعاد مركز للنهاية ب |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1 / 4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1 / 2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1 / 2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1 / 2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
كوع الكربون الصلب بزاوية 45 درجة وكوع 90 درجة من الصلب الكربوني تكون أبعاد الكوع بالمليمترات ما لم يُذكر خلاف ذلك.يجب تحديد سمك الجدار (t) من قبل العميل.
التسامح الأبعاد لأكواع اللحام المؤخرة - 45 درجة و 90 درجة - LR و 3D - ASME B16.9
| الاسمي حجم الأنابيب | 1/2 إلى 2.1 / 2 | 3 إلى 3.1 / 2 | 4 | من 5 إلى 8 |
| القطر الخارجي في Bevel (D) |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| القطر الداخلي في النهاية | 0.8 | 1.6 | 1.6 | 1.6 |
| مركز إلى نهاية LR (A / B) | 2 | 2 | 2 | 2 |
| توسيط إلى نهاية ثلاثية الأبعاد (أ / ب) | 3 | 3 | 3 | 3 |
| الاسمي حجم الأنابيب | من 10 إلى 18 | من 20 إلى 24 | 26 إلى 30 | 32 إلى 48 |
| القطر الخارجي في Bevel (D) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| القطر الداخلي في النهاية | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| مركز إلى نهاية LR (A / B) | 2 | 2 | 3 | 5 |
| توسيط إلى نهاية ثلاثية الأبعاد (أ / ب) | 3 | 3 | 6 | 6 |
| سماكة الجدار (ر) | ما لا يقل عن 87.5٪ من سمك الجدار الاسمي |
|||
أبعاد الكوع ASTM A234 WPB
اساسي: ASME B16.9، SH3408، HG / T21635 / 21631، SY / T0510
القطر: DN20 إلى DN1500 / 3/4 "إلى 60"
الجدول الزمني: Sch 20، STD، 40، XS، 80، 100، 120، 160، XXS
نصف القطر: نصف القطر القصير (SR) ونصف القطر الطويل (LR)
النوع: سلس وملحومة
السطح: برايمر أسود ، مجلفن
